Oscyloskopy cyfrowe wielofunkcyjne

Oscyloskop, generator i analiza protokołów w jednym urządzeniu

Podstawową funkcją pozostaje obserwacja zmian napięcia w czasie, jednak wielofunkcyjny oscyloskop cyfrowy może znacznie rozszerzyć możliwości typowego stanowiska. Wbudowane pomiary automatyczne pozwalają określać między innymi częstotliwość, okres, amplitudę i parametry czasowe sygnału, natomiast analiza FFT umożliwia obserwację jego składowych częstotliwościowych. Nie zastępuje ona we wszystkich zastosowaniach dedykowanego analizatora widma, ale jest użyteczna podczas szybkiej diagnostyki zakłóceń i harmonicznych.

Wybrane konfiguracje urządzeń z oferty MERAZET mogą być wyposażone w generator funkcyjny. Pozwala to wygenerować sygnał testowy i jednocześnie obserwować odpowiedź badanego układu na tym samym stanowisku. W modelach obsługujących analizę magistral cyfrowych możliwe jest również dekodowanie protokołów takich jak UART/RS232, I²C, SPI, CAN czy LIN. W części urządzeń dostępny jest ponadto opcjonalny analizator logiczny do jednoczesnej obserwacji większej liczby sygnałów cyfrowych.

Oscyloskopy 12-bitowe do dokładniejszej obserwacji sygnału

Modele OWON dostępne w tej części oferty MERAZET wykorzystują 12-bitową rozdzielczość pionową. Przetwornik 12-bitowy dysponuje większą liczbą poziomów kwantyzacji niż standardowy przetwornik 8-bitowy, dzięki czemu może dokładniej odwzorowywać niewielkie zmiany amplitudy na tle większego sygnału. Jest to szczególnie przydatne przy analizie zasilania, tętnień, niewielkich zakłóceń oraz sygnałów, w których istotne są małe różnice napięcia.

Sama liczba bitów nie określa jednak całkowitej dokładności oscyloskopu. Na jakość pomiaru wpływają również szumy toru wejściowego, czułość pionowa, pasmo, użyta sonda oraz warunki wykonywania pomiaru. Przy aplikacjach wymagających obserwacji niewielkich składowych warto więc analizować cały tor pomiarowy, a nie wyłącznie rozdzielczość przetwornika.

Pasmo, próbkowanie, pamięć i liczba kanałów

Przy wyborze oscyloskopu jednym z pierwszych parametrów jest pasmo analogowe. Powinno zapewniać odpowiedni zapas względem częstotliwości i szybkości zmian badanego sygnału. Zbyt małe pasmo powoduje tłumienie szybkich składowych i może zniekształcić obserwowany przebieg.

Równie ważna jest częstotliwość próbkowania określająca, jak często sygnał jest zamieniany na kolejne próbki cyfrowe. W ofercie MERAZET znajdują się wielofunkcyjne oscyloskopy OWON o próbkowaniu liczonym w GSa/s, przeznaczone do obserwacji szybkich przebiegów i zdarzeń przejściowych. Należy przy tym sprawdzić, czy deklarowana maksymalna częstotliwość próbkowania jest dostępna przy pracy na jednym, kilku czy wszystkich kanałach.

Głębokość pamięci decyduje z kolei o tym, jak długi fragment sygnału można zarejestrować przy zachowaniu wysokiej częstotliwości próbkowania. Duża pamięć jest przydatna przy analizowaniu rzadkich zakłóceń, długich transmisji cyfrowych oraz sytuacji, w których konieczne jest jednoczesne uchwycenie ogólnego przebiegu i późniejsze powiększenie niewielkiego fragmentu rejestracji.

Oferta MERAZET obejmuje modele dwu- i czterokanałowe. Dwa kanały mogą być wystarczające do podstawowej diagnostyki i porównywania dwóch sygnałów, natomiast cztery wejścia analogowe zwiększają możliwości podczas badania układów wielofazowych, zasilania, elektroniki mocy czy zależności czasowych pomiędzy kilkoma punktami obwodu.

Oscyloskopy cyfrowe wielofunkcyjne OWON w ofercie MERAZET

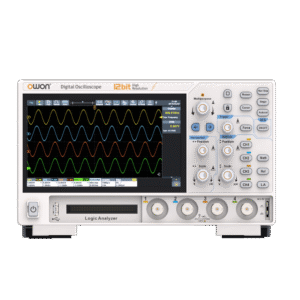

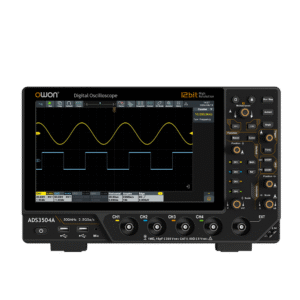

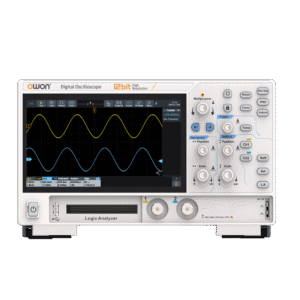

Oferta MERAZET obejmuje 12-bitowe oscyloskopy cyfrowe wielofunkcyjne OWON o różnych pasmach, liczbie kanałów i możliwościach rozbudowy. Asortyment MERAZET obejmuje urządzenia przeznaczone zarówno do typowych prac laboratoryjnych i serwisowych, jak i bardziej wymagającej diagnostyki elektroniki, układów cyfrowych, zasilania oraz systemów wbudowanych. Przy wyborze modelu warto porównać przede wszystkim pasmo, liczbę kanałów, częstotliwość próbkowania, pamięć akwizycji oraz potrzebę korzystania z generatora, analizatora logicznego i dekodowania magistral komunikacyjnych.
