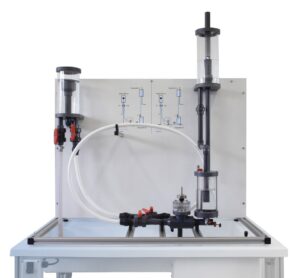

Trener wymienników ciepła został zaprojektowany do badania tych urządzeń, które są szeroko stosowane w przemyśle.
Możliwe jest również zbadanie teorii wymiany ciepła poprzez pomiar temperatur we wszystkich punktach zainteresowania oraz zbadanie wpływu różnych parametrów na skuteczność wymiany.
DZIAŁANIE INSTALACJI / CECHY TECHNICZNE
Urządzenie umożliwia porównanie trzech najpopularniejszych typów wymienników ciepła:
– płytowy wymiennik ciepła,
– koncentryczny rurowy wymiennik ciepła,
– płaszczowo-rurowy wymiennik ciepła.
Zasada działania wymienników ciepła opiera się na przenoszeniu energii cieplnej między dwoma płynami o różnych temperaturach przez powierzchnię oddzielającą między dwoma kanałami, dzięki czemu płyn o wyższej temperaturze przenosi ciepło do płynu o niższej temperaturze.
W ten sposób obie temperatury mają tendencję do wyrównywania się i uzyskuje się pożądany cel, którym w jednym przypadku jest podgrzanie płynu, a w drugim jego schłodzenie.
Istnieje wiele różnych urządzeń zaprojektowanych do dostarczania lub usuwania ciepła, chociaż te wymienione poniżej reprezentują trzy typowe systemy wymienników ciepła:
Wymienne płytowe wymienniki ciepła
Jest to najbardziej efektywny system wymiany ciepła. Opiera się na szeregu płyt zamontowanych równolegle, obrobionych w taki sposób, aby tworzyły między sobą komory, przez które w oddzielnych obwodach przepływa ciecz chłodnicza i ciecz chłodzona.
Wydajność takiego systemu jest bardzo wysoka, ponieważ ma on bardzo dużą powierzchnię wymiany ciepła i ograniczoną objętość zewnętrzną. Jest również bardzo łatwy w konserwacji i czyszczeniu. Podwójne rurowe wymienniki ciepła
Składają się z dwóch koncentrycznych rur, przez które przepływa płyn wewnątrz rury wewnętrznej i inny płyn przez przestrzeń pierścieniową.
Dwa płyny wymieniają ciepło przez dzielącą je ścianę.
Systemy te są wykorzystywane do małych przepływów ciepła.
Płaszczowo-rurowe wymienniki ciepła
Składają się z cylindrycznej obudowy, wewnątrz której znajduje się wiązka rurek o małej średnicy, równoległych do osi cylindra.
Płyn krąży wewnątrz rur, podczas gdy drugi płyn krąży wewnątrz obudowy, kąpiąc wiązkę rur przy ich zewnętrznej ścianie.
Na końcach wiązki rurek znajdują się głowice wymiennika, które umożliwiają rozprowadzanie płynu krążącego w rurkach.
Kilka przegród umieszczonych w obudowie powoduje, że płyn zewnętrzny krąży w kierunku możliwie prostopadłym do wiązki rurek, co poprawia wymianę ciepła.
Jeśli dwa płyny wchodzą z różnych końców wymiennika, krążą one w urządzeniu w przeciwnych kierunkach.
Ten typ przepływu jest powszechnie stosowany i nazywany jest przepływem przeciwprądowym lub po prostu przeciwprądowym.
Jeśli dwa płyny wpływają z tego samego końca wymiennika i przepływają w tym samym kierunku od jednego końca do drugiego, przepływ nazywany jest strumieniem równoległym.
