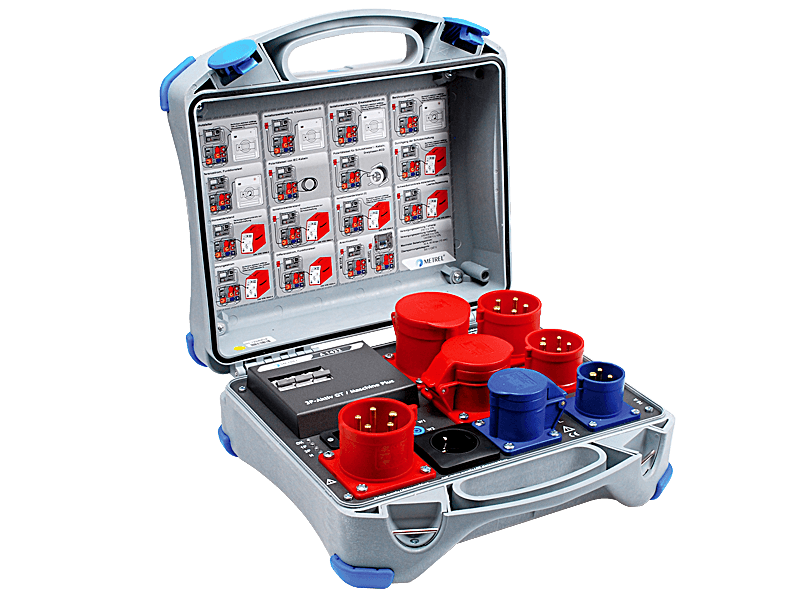

Name: A 1422 Adapter 3-fazowy aktywny + pomiar spawarek 3 fazowych
Brand: Metrel
Price: 9990 PLN
Availability: InStock

Opis produktu – A 1422 Adapter 3-fazowy aktywny + pomiar spawarek 3 fazowych

Produkt: Metrel – A 1422 Aktywny adapter 3-fazowy

Wielofunkcyjny adapter Metrel A 1422 został zaprojektowany do okresowych badań bezpieczeństwa urządzeń oraz maszyn trójfazowych. Unikalne funkcje pomiarowe jak aktywny test polaryzacji, pomiar różnicowego prądu upływu oraz testowanie 3-fazowych wyłączników RCD sprawiają, że adapter A 1422 jest bardzo uniwersalnym narzędziem pomiarowym. Adapter A 1422 może współpracować m.in. z przyrządami MI 3321 MultiservicerXA, MI 3360 OmegaGT czy MI 3325 MultiservicerXD, umożliwiając wykonanie testów bezpieczeństwa maszyn o prądzie znamionowym do 40 A. Adapter, dzięki zastosowaniu wielu złącz pomiarowych, pozwala także na badanie przedłużaczy czy przewodów zasilających (nawet tych z wbudowanym wyłącznikiem RCD). Dodatkowo umożliwia przeprowadzanie badań elektrycznych (łukowych) urządzeń spawalniczych zgodnie
z EN 60974-4 oraz VDE 0544-4.

Pomiar napięcia otwartego obwodu spawania urządzeń spawalniczych zgodnie z EN 60974-4
Wykonywanie wszystkich testów bezpieczeństwa podczas normalnej pracy urządzenia trójfazowego (wraz z pomiarami prądów upływu czy mocy pobieranej) dzięki czemu wyniki są najbardziej miarodajne
Łatwe podłączanie do przyrządów nadrzędnych (automatyczna detekcja adaptera)
Proste procedury pomiarowe (identycznie jak dla maszyn i urządzeń 1-fazowych)
Automatyczne sekwencje pomiarowe dla urządzeń 3-fazowych
Wbudowane gniazda pomiarowe 3-fazowe CEE 32A 5 pin, CEE 16A 5 pin oraz 1-fazowe CEE 16A 3 pin
Adapter wyposażony jest we wszystkie akcesoria niezbędne do przeprowadzenia pomiarów oraz wytrzymałą torbę do ich przechowywania

Zastosowanie

Testowanie bezpieczeństwa 1-fazowych i 3-fazowych elektrycznych (łukowych) urządzeń spawalniczych
Zaawansowane technicznie badanie bezpieczeństwa maszyn i urządzeń 3-fazowych

Funkcja/Model	MI 3360	MI 3321	MI 3325
Ciągłość połączeń ochronnych prądem 200 mA	•	•	•
Ciągłość połączeń ochronnych prądem 4A / 10A / 25A	– / •²/ •²	– / • / −	• / • / • /
Wybór typu pomiaru ciągłości (pojedynczy / auto)		•
Rezystancja izolacji	•	•	•
Rezystancja izolacji z sondą	•	•	•
Test wytrzymałości izolacji	•³	•	•
Impedancja pętli zwarcia i spodziewany prąd zwarciowy		•	•
Czas rozładowania (napięcia szczątkowe)		•	•
Napięcie, częstotliwość, kolejność następstwa faz		•	•
Zastępczy prąd upływu	•	•	•
Zastępczy prąd upływu z sondą	•	•	•
Różnicowy prąd upływu	•	•	•
Prąd upływu w przewodzie PE	•
Trójfazowy różnicowy prąd upływu	•	•	•
Dotykowy prąd upływu	•	•	•
Test polaryzacji	•	•	•
Aktywny test polaryzacji	•	•	•
Trójfazowy test polaryzacji / aktywny test polaryzacji	•	•	•
Prąd za pomocą cęgów	•	•	•
Testowanie RCD/PRCD typu (AC, A, B)	•	•	•
Testowanie trójfazowych RCD/PRCD typu (AC, A, B)	•	•	•
Moc / sprawdzenie funkcjonalne	•	•	•
Moc / sprawdzenie funkcjonalne urządzeń trójfazowych	•	•	•
Ciągłość połączeń ochronnych (zg. z IEC/EN 60974-4)	•	•	•
Rezystancja izolacji (zg. z IEC/EN 60974-4)	•	•	•
Prąd upływu (zg. z IEC/EN 60974-4)	•	•	•
Napięcie bez obciążenia obw. spaw. (zg. z IEC/EN 60974-4)	•	•	•

²Tylko MI 3360 25A, M, F
³ Tylko MI 3360 F

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Różnicowy prąd upływu (230/400 VAC lub 120/208 VAC)	0.00 mA … 9.99 mA	0.01 mA	±(5 % wartości wskazanej + 5 cyfr)
Moc / Sprawdzenie funkcjonalne (230/400 VAC lub 120/208 VAC)	0.00 kVA … 24.29 kVA	0.01 kVA	±(5 % wartości wskazanej + 5 cyfr)
Moc czynna	0.00 kW … 24.29 kW	0.01 kW	±(5 % wartości wskazanej + 5 cyfr)
Moc bierna	0.00 kVAr … 24.29 kVAr	0.01 kVAr	±(5 % wartości wskazanej + 5 cyfr)
Współczynnik mocy	0.00 … 1.00	0.01	±(5 % wartości wskazanej + 5 cyfr)
Czas zadziałania 3-fazowych wyłączników RCD (10 mA, 15 mA, 30 mA, 100 mA, 300 mA) Type (AC, A, B)	0 ms … 300 ms (½ x IΔN, IΔN ) 0 ms … 150 ms (2 x IΔN) 0 ms … 40 ms (5 x IΔN)	1 ms 1 ms 1 ms	±3 ms ±3 ms ±3 ms
Prąd zadziałania przenośnych wyłączników PRCD (Typ B) przenośnych RCD (typ B PRCD)	0.2 x IΔN … 2.2 x IΔN	0.05 x IΔN	±0.1 x IΔN
Prąd upływu obwodu spawania oraz obwodu pierwotnego (zasilającego)	0.00 mA … 14.99 mA	0.01 mA	±(5 % wartości wskazanej + 5 cyfr)
Napięcie otwartego obwodu spawania (Szczyt. AC lub Szczyt. DC) (AC RMS)	0.0 A … 199.9 mA 0.0 A … 139.9 mA	0.1 A 0.1 A	±(5 % wartości wskazanej + 5 cyfr) ±(5 % wartości wskazanej + 5 cyfr)

Dane ogólne

Zasilanie	230 V ±10 %
Kat. przepięciowa	CAT II / 300 V
Klasa ochrony	I
Komunikacja	RS232
Wymiary	335 x 160 x 335 mm
Masa	7.2 kg

Dodatkowe, opcjonalne wyposażenie do miernika Metrel A 1422

	A 1373 3-fazowy kabel zasilający / adapter 32 A męski / 32 A żeński, 5 pin, 2 m	3-fazowy adapter pomiarowy do testowania trójfazowych przewodów przedłużających w połączeniu z aktywnym adapterem 3-fazowym A 1322. 3-fazowy kabel zasilający do aktywnego adaptera 3-fazowego A 1322.
	A 1375 1-fazowy przewód zasilający / adapter 32 A / 16 A Schuko, 3 pin, 2 m	1-fazowy kabel zasilający do aktywnego adaptera 3-fazowego A 1322.
	A 1376 3-fazowy adapter 16 A męski / 16 A żeński, 5 pin, 2 m	3-fazowy adapter pomiarowy do badania 3-fazowych przewodów przedłużających w połączeniu z aktywnym adapterem 3-fazowym A 1322.
	A 1394 1-fazowy adapter 16 A męski / 16 A żeński, 3 pin, 2 m	1-fazowy adapter pomiarowy do badania 1-fazowych przewodów przedłużających w połączeniu z aktywnym adapterem 3-fazowym A 1322.
	A 1418 1-fazowy adapter 16 A, 3 pin żeński / 16 A Schuko męski, 2 m	1-fazowy adapter pomiarowy do badania 1-fazowych przewodów przedłużających w połączeniu z aktywnym adapterem 3-fazowym A 1322.
	A 1419 1-fazowy adapter 16 A, 3 pin męski / 16 A Schuko żeński, 2 m	1-fazowy adapter pomiarowy do badania 1-fazowych przewodów przedłużających w połączeniu z aktywnym adapterem 3-fazowym A 1322.
	A 1423 Adapter do urządzeń spawalniczych, śr. 14/CX20	Adapter do pomiaru prądu upływowego, izolacji, połączeń uziemiających i napięcia bez obciążenia w urządzeniach spawalniczych.
	A 1424 Adapter do urządzeń spawalniczych, śr. 21/CX22	Adapter do pomiaru prądu upływowego, izolacji, połączeń uziemiających i napięcia bez obciążenia w urządzeniach spawalniczych.
	A 1425 Adapter do urządzeń spawalniczych, śr. 21/CX25	Adapter do pomiaru prądu upływowego, izolacji, połączeń uziemiających i napięcia bez obciążenia w urządzeniach spawalniczych.
	A 1153 Przewód pomiarowy, czarny, 20 m	Przewód przedłużający do pomiaru uziemienia i ciągłości.
	A 1154 Przewód pomiarowy, czarny, 4 m	Przewód przedłużający do pomiaru uziemienia i ciągłości.
	A 1017 Kabel komunikacyjny RS232	Interfejs RS232/USB do podłączenia przyrządu do komputera.
	A 1271 Mały futerał	Mały futerał do transportu i przechowywania przyrządów i akcesoriów.
	A 1289 Torba transportowa	Duża, miękka torba transportowa do przechowywania przyrządów i akcesoriów.
