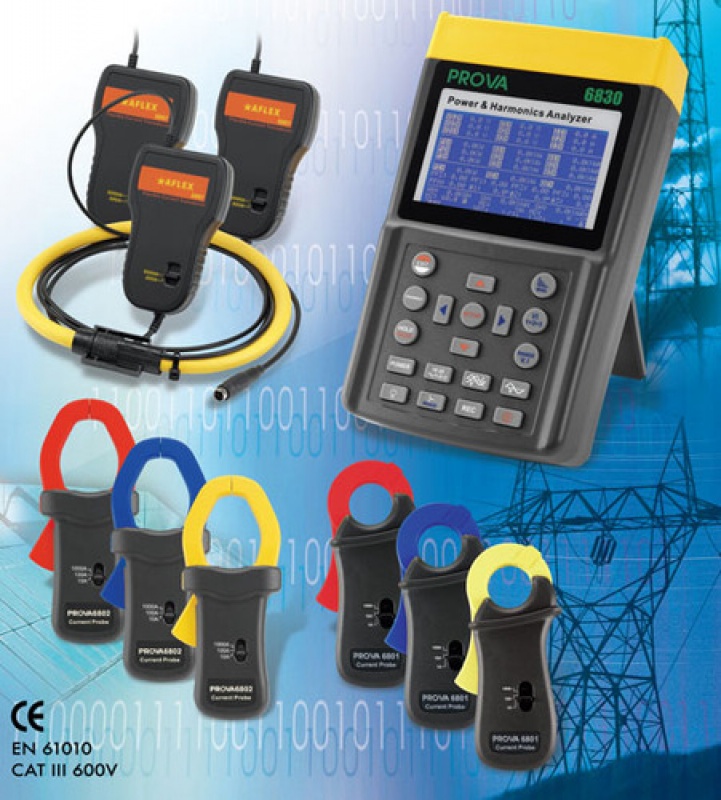

Analizator mocy i harmonicznych TES 6830A + 3 komplety cęgów
– cegi 6801 o zakresie 0.04A do 100A – 3szt.
– cęgi 6802 o zakresie 0.4A do 1000A – 3szt.     / prąd (1000A) ; Srednica 55mm(approx), 64*24mm (na szynę) wymiary cęgów: 244mm(L)*97mm(W)*46mm(H)/ 600g(waga)
– cęgi giętkie 3007 o zakresie 10A do 3000A – 3szt.   /  24in/610mm(Probe Length) 130mm(L)*80mm(W)*43mm(H)/410g(Weight)

Opcjonalnie możliwość dokupienia :
– Cęgi giętkie -Model 3009 (1200A)18in/460mm(Probe Length)
130mm(L)*80mm(W)*43mm(H)/390g(Weight)

PROVA 6830A+6801+6802 analizator jakości zasilania w sieciach 3-fazowych. W zestawie znajdują się 3 cęgi o zakresie 0.04A do 100A oraz 3 cęgi  0.4A do 1000A. Przyrząd umożliwia pomiary i rejestrację prądów, napięć, mocy, energii, współczynnika mocy, harmonicznych. Duży wyświetlacz LCD umożliwia na analizę mierzonych parametrów na bieżąco, cyfrowo oraz w formie przebiegów. Prezentuje wykresy wskazowe prądów i napięć. Dołączone oprogramowanie, po przesłaniu zarejestrowanych wyników do PC, umożliwia analizę na komputerze. Przyrząd dokonuje rejestracji napięć i prądów przy zadanych przez użytkownika granicach tolerancji.

Analizator mocy i harmonicznych TES6830A

• Analiza jakości zasilania dla układów 3P4W, 3P3W, 1P2W, 1P3W
• Pomiar wartości True RMS (V123 i I123)
• Moc czynna (W, KW, MW, GW)
• Moc pozorna i bierna (KVA, KVAR)
• Współczynnik mocy (PF), kąt fazowy (φ)
• Energie (WH, KWH, KVARH, PFH)
• Prąd AC (do 3000A) oraz pomiar napięcia: True RMS, automatyczna zmiana zakresów
• Możliwość analizy zużycia mocy dla określenia maksymalnej mocy wymaganej w zakładzie
• Wyświetlanie 35 parametrów na jednym ekranie (3P4W)
• Programowana przekładnia przekładników prądowych (1 do 600) oraz przekładników napięciowych (1 do 3000)
• Wyświetla przebiegi nałożonych na siebie napięć oraz prądów
• Średnie zapotrzebowanie na moc (AD w W, KW, MW)
• Maksymalne zapotrzebowanie na moc (MD w KW, MW, KVA, MVA) w programowanym okresem
• Analiza harmonicznych do 99 składowej
• Wyświetlanie na jednym ekranie 50 harmonicznych w łącznie przebiegiem
• Wyświetlanie przebiegu z wartościami szczytowymi (1024 próbek/okres)
• Analiza całkowitych odkształceń harmonicznych (THD-F)
• Graficzna prezentacja wykresu wskazowego parametrów systemu 3-fazowego
• Przechwytywanie 28 przypadków stanów nieustalonych (Czas + okresy) z programowanym progiem (%)
• Wzrosty (DIP), spadki (SWELL) i średnie wartości OUTAGE są zawarte w rejestrowanych przypadkach nieustalonych
• Stosunek asymetrii napięć i prądów 3-fazowych (VUR, IUR)
• Współczynnik asymetrii napięć i prądów 3-fazowych (d0%, d2%)
• Obliczony prąd asymetrii w przewodzie neutralnym (In)
• 512k pamięci z programowanym interwałem (próbkowanie od 2 do 3000 sekund; 17000 rekordów dla systemów 3P4W)
• Wyjście przebiegów, parametrów mocy i harmonicznych na komendę
• Duży wyświetlacz matrycowy LCD z podświetleniem
• Oprogramowanie do pracy na PC poprzez optycznie izolowane sprzężenie interfejs RS-232C na USB
• Wbudowany kalendarz i zegar do znacznika czasu dla rejestrowanych danych

Wyposażenie:

• Przewody x4, krokodylki x4, cęgi prądowe x3 6801, torba, cęgi pradowe x3 6802, baterie 1,5V x8, Instrukcja obsługi w języku polskim, Oprogramowanie do PC na CD.
