Opis produktu – Tester bezpieczeństwa elektrycznego GPT-9804 GW Instek

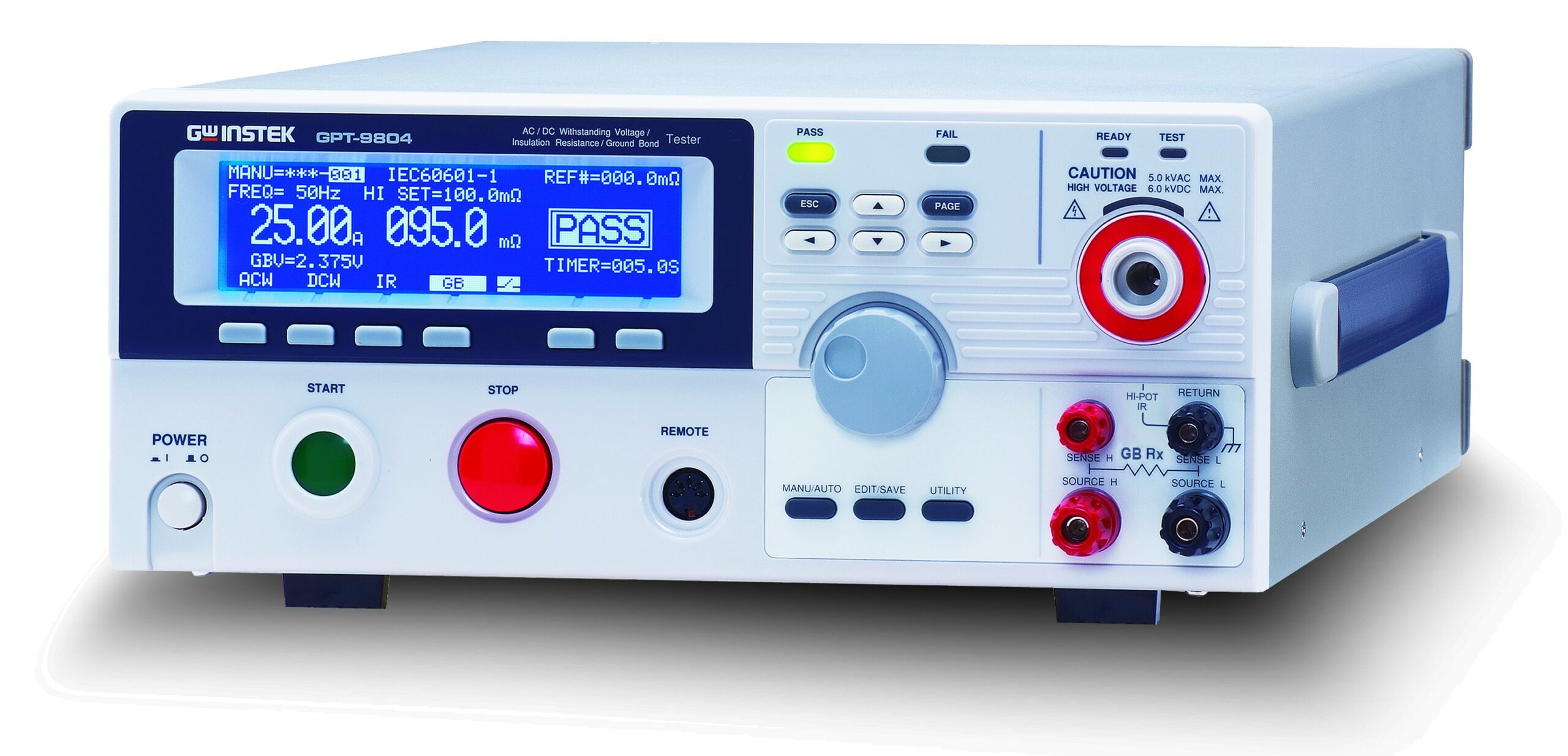

GPT-9804 – Tester Bezpieczeństwa Elektrycznego 4-w-1 (AC/DC/IR/GB, 200 VA)
GPT-9804 to najbardziej rozbudowany model serii GPT-9800, łączący w jednym urządzeniu cztery kluczowe testy bezpieczeństwa:
- Hipot AC, Hipot DC,
- pomiar rezystancji izolacji (IR)
- oraz test ciągłości połączenia ochronnego (Ground Bond, GB).
Przeznaczony do zastosowań produkcyjnych, laboratoryjnych i w kontroli jakości zgodnie z normami m.in. IEC, EN, UL, CSA.
4 funkcje w jednym urządzeniu
- AC Withstanding (Hipot AC): 0,05 kV – 5,00 kV
- DC Withstanding (Hipot DC): 0,05 kV – 6,00 kV
- Rezystancja izolacji (IR): 50 V – 1000 V DC
- Ground Bond (GB): 3 A – 30 A AC (4-przewodowo)
Test wytrzymałości dielektrycznej (AC/DC)
GPT-9804 umożliwia precyzyjne testowanie izolacji przy napięciach do
5 kV AC oraz 6 kV DC.
Regulacja napięcia odbywa się w krokach 2 V, a pomiar prądu upływu
realizowany jest z wysoką rozdzielczością.
- Programowalne limity HI/LO (PASS/FAIL)
- Detekcja łuku (ARC Detect)
- Regulowany czas narastania (Ramp-Up)
- Regulowany czas testu (Timer)
Pomiar rezystancji izolacji (IR)
Wbudowany test IR pozwala na pomiary rezystancji izolacji przy napięciu testowym od 50 V do 1000 V DC.
Funkcja ta umożliwia weryfikację jakości izolacji
przed testem Hipot lub jako niezależny etap kontroli.
Test ciągłości przewodu ochronnego (Ground Bond)
Funkcja GB umożliwia pomiar rezystancji połączenia ochronnego przy prądzie do 30 A AC (metoda 4-przewodowa).
To kluczowy test wymagany w wielu normach bezpieczeństwa.
Bezpieczeństwo pracy
- Wstępna kontrola przed podaniem wysokiego napięcia
- Załączanie w punkcie przejścia przez zero (Zero Crossing)
- Szybkie odcięcie wyjścia przy przekroczeniu limitów
- Automatyczne rozładowanie DUT po zakończeniu testu
- Sprzętowy interlock bezpieczeństwa
Elastyczność i automatyzacja
- Tryby pracy: MANU / AUTO
- Pamięć: do 100 bloków ustawień testowych
- Ramp-Up: 0,1 s – 999,9 s
- Timer: OFF lub 0,5 s – 999,9 s
- Integracja z liniami produkcyjnymi
Obsługa i komunikacja
- Wyświetlacz LCD 240 × 64
- Wyraźna sygnalizacja PASS/FAIL

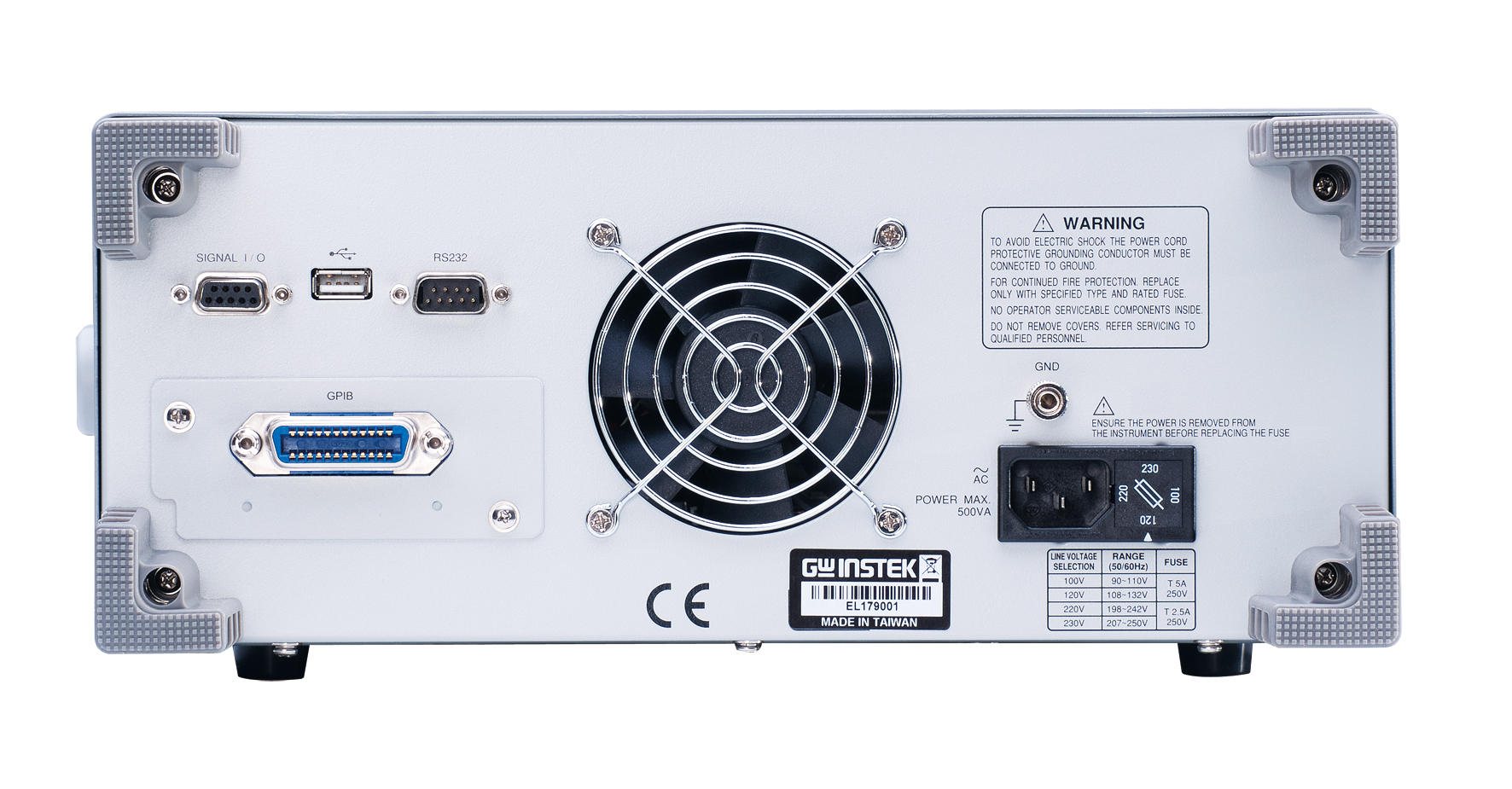

- USB i RS-232C w standardzie
- GPIB opcjonalnie
Zastosowanie
- Produkcja urządzeń elektrycznych i elektronicznych
- AGD, RTV, IT, zasilacze
- Oprawy oświetleniowe
- Urządzenia medyczne
- Testy zgodności z normami bezpieczeństwa
GPT-9804 to kompleksowe rozwiązanie 4-w-1, które pozwala przeprowadzić pełny zestaw testów bezpieczeństwa przy użyciu jednego, kompaktowego urządzenia.
