Analizator przekładników prądowych i napięciowych – Kingsine KT210

Opis produktu – Analizator przekładników prądowych i napięciowych – Kingsine KT210

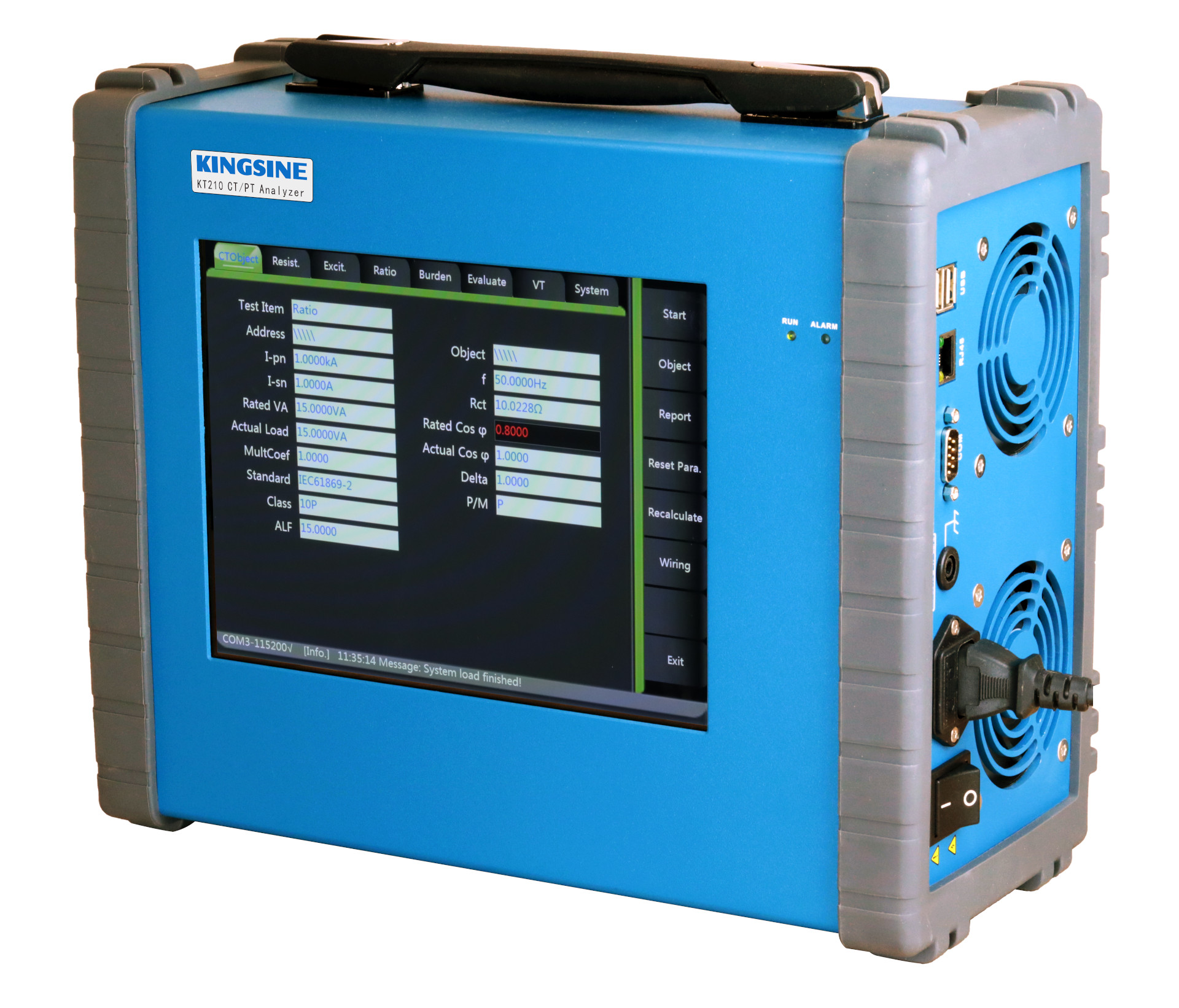

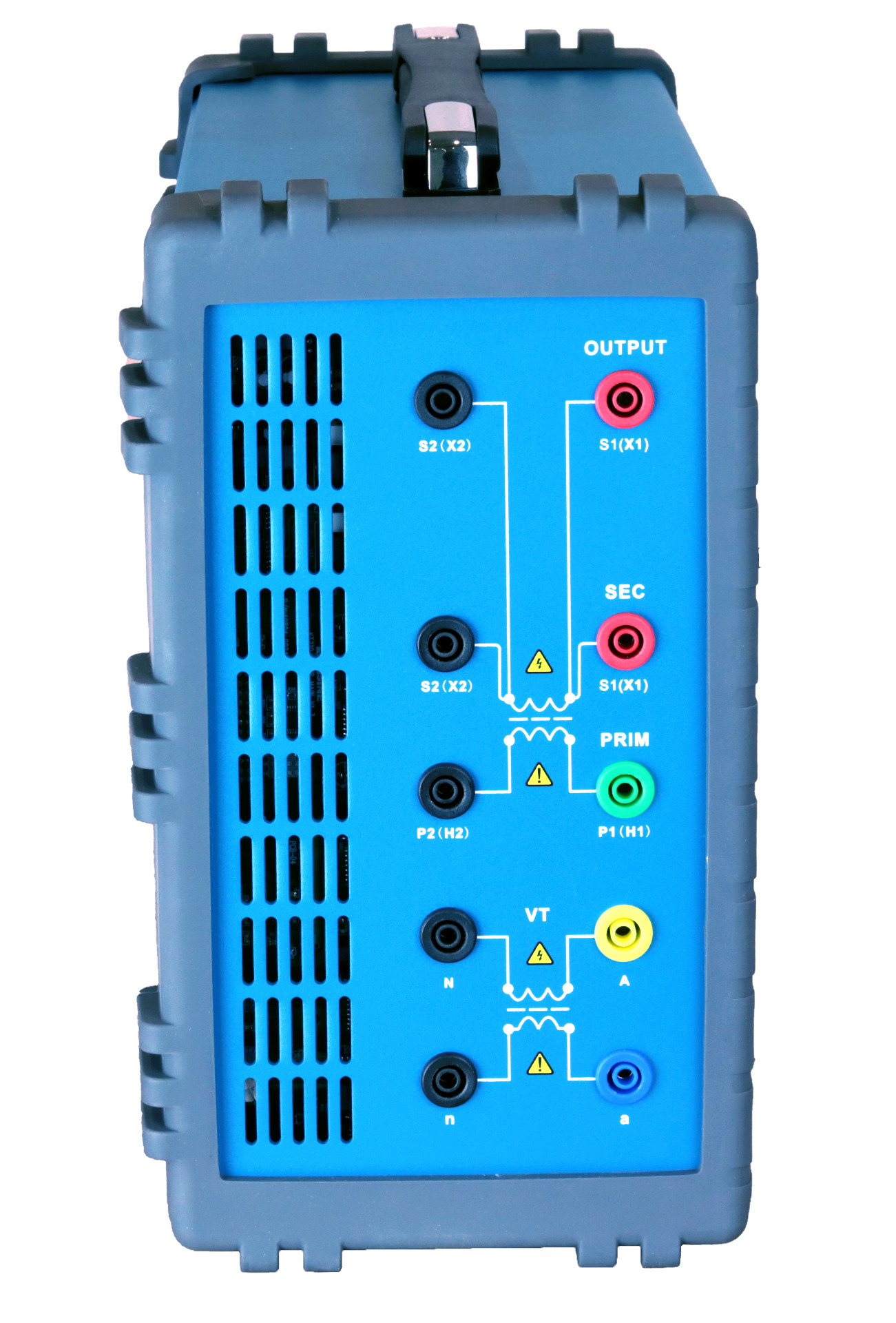

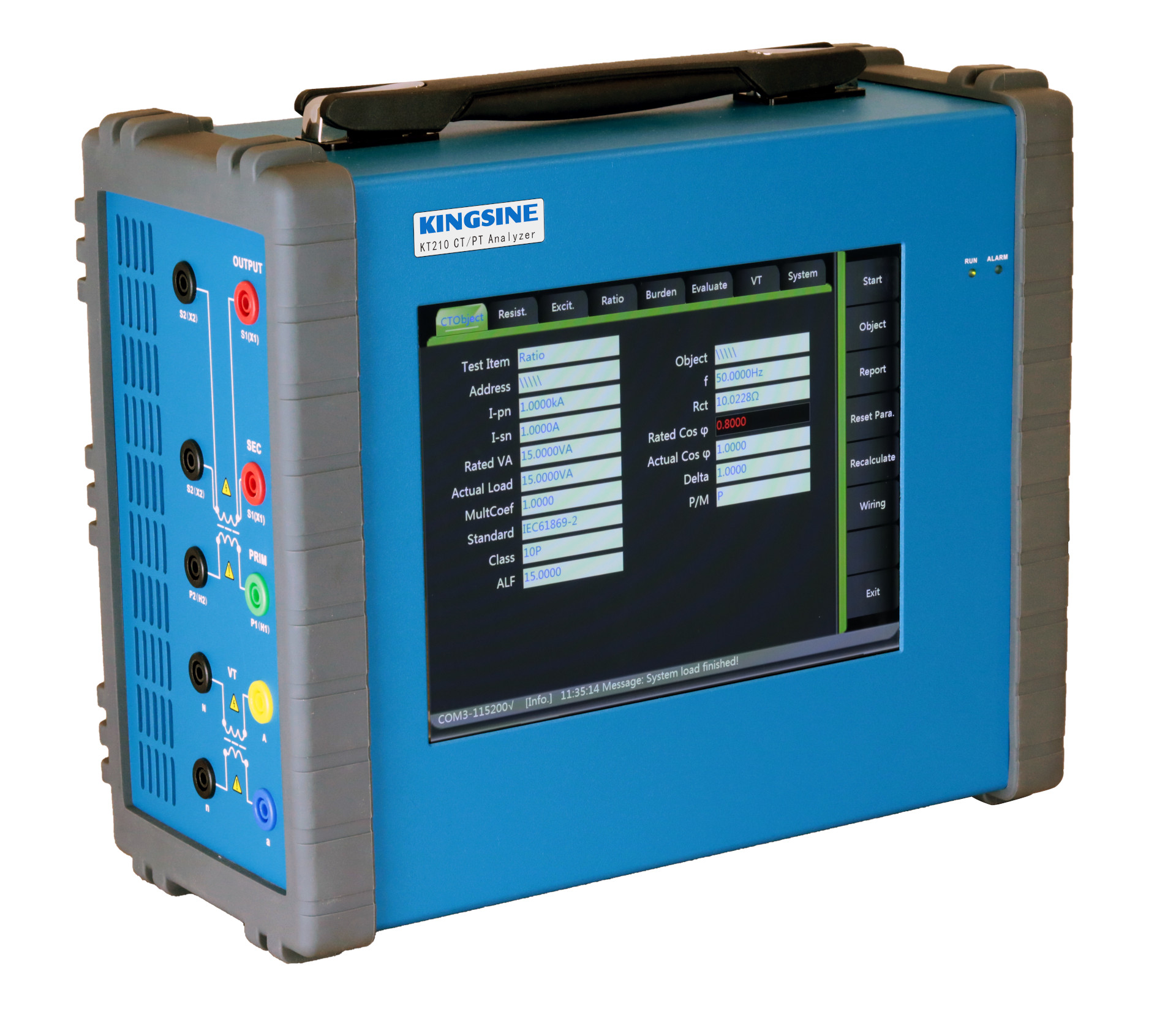

Analizator przekładników prądowych i napięciowych KT210

• Przekładnia (do 10000 : 1)
• Błąd przekładni prądowej i uchyb kątowy dla wszystkich punktów pomiarowych określonych normach
• Rezystancja uzwojenia
• Krzywa wzbudzenia/nasycenia
• Test obciążenia po stronie wtórnej
• Indukcyjność nasycona (Ls)
• Indukcyjność nienasycona (Lm)
• Współczynnik strumienia szczątkowego (Kr)
• Stała czasowa strony wtórnej (Ts)
• Współczynnik graniczny dokładności (ALF / ALFi)
• Współczynnik bezpieczeństwa (FS / FSi)
• Współczynnik wymiarowania zgodnie z klasą PX, TPS (Kx)
• Dokładność granicznego napięcia/prądu zgodnie z klasą PX (Ek / Ie)
• Przekładnia zgodnie z klasą PX (N)
• Błąd przekładni i całkowity (εt ,εc)
• Znamionowy symetryczny współczynnik prądu zwarciowego (Kssc)
• Przejściowy współczynnik wymiarowania (Ktd)
• Szczytowy błąd chwilowy (ε^)
• Maksymalne napięcie emf (Emax – wartość obliczona)
• Dokładność granicznego napięcia/prądu (Val/Ial)
• Napięcie/prąd kolanowy (przegięcia) (Vkn / Ikn)
• Impedancja / admitancja obciążenia strony wtórnej przekładnika prądowego, jak obciążenie różnych mierników, przekaźników, przełączników itp.

Przekładniki prądowe są używane do zasilania przekaźników i w celach pomiarowych w elektrycznych systemach zasilania. Łączą stronę pierwotną o wysokiej mocy z
urządzeniami zabezpieczającymi i pomiarowymi po stronie wtórnej. W zależności od zastosowania przekładniki prądowe są zaprojektowane w różny sposób.

Przekładniki prądowe zabezpieczeniowe
Ponieważ są wykorzystywane do zasilania przekaźników zabezpieczających, przekładniki
prądowe muszą być dokładne w warunkach normalnych i awaryjnych. Błędy w transformacji
mogą prowadzić do nieprawidłowego działania przekaźnika, a także niepożądanych i
kosztownych przestojów. Aby przetestować przekładniki prądowe zgodnie z wymaganiami
nowoczesnych systemów zabezpieczeń, konieczne jest uwzględnienie elementów przejściowych i
systemów automatycznego ponownego załączenia.

Przekładniki prądowe pomiarowe
Przekładniki prądowe do celów pomiarowych muszą zapewniać wysoką dokładność do klasy
0.1, aby zagwarantować prawidłowe rozliczenie. Dlatego ważne jest, aby przetestować i
skalibrować pomiarowy przekładnik prądowy, ponieważ cały łańcuch pomiarowy jest tak
dokładny, jak przekładniki zasilające miernik.
W przeciwieństwie do przekładników prądowych zabezpieczeniowych, przekładniki
prądowe pomiarowe muszą przejść do nasycenia bezpośrednio powyżej znamionowego poziomu
prądu pierwotnego, aby chronić podłączony sprzęt pomiarowy.

KT210 – nowy sposób testowania przekładników prądowych
KT210 to najbardziej kompletny system testujący do przekładników prądowych zabezpieczających
i pomiarowych zgodnie z normami IEEE i IEC.
Umożliwia testowanie na miejscu wszystkich typów przekładników prądowych jedno i
wieloprzekładniowych w sieciach elektroenergetycznych. Producenci przekładników prądowych,
transformatorów lub GIS używają KT210 w swoich zakładach produkcyjnych i laboratoriach
testowych / rozwojowych.
KT210 oferuje szeroki zakres pomiarów, takich jak:

• Przekładnia i dokładność kąta fazowego z uwzględnieniem obciążenia znamionowego i operacyjnego dla różnych prądów
• rezystancja uzwojenia przekładnika prądowego
• wzbudzenie / nasycenie przekładnika prądowego (nienasycony i nasycony)
• ALF i FS (bezpośredni i pośredni)
• Impedancja obciążenia
• Magnetyzm szczątkowy przekładnika prądowego
• przekładnia przekładników napięciowych, polaryzacja i krzywa wzbudzenia
