Opis

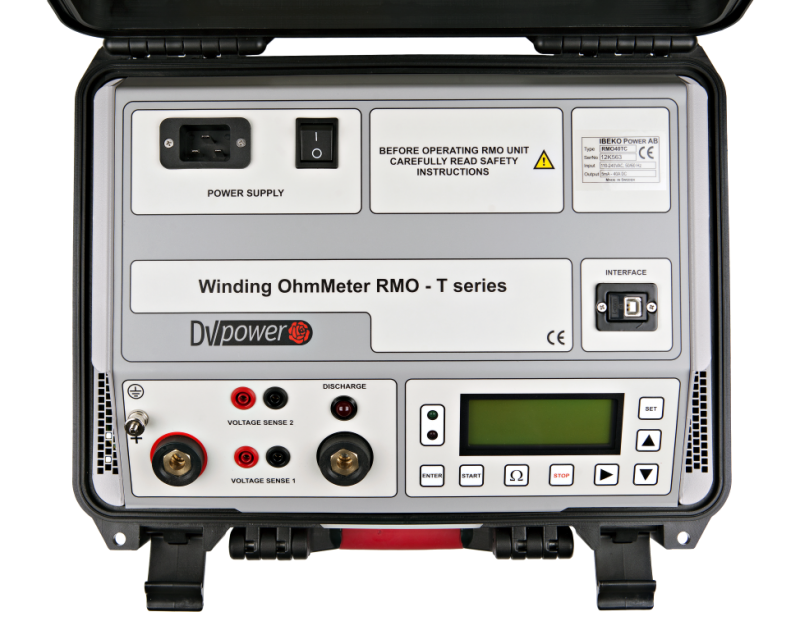

Analizator przełącznika zaczepów i mikroomomierz uzwojenia RMO40TD

• Lekki – tylko 13,5 kg
• Prąd testowy 5mA – 40A DC
• Automatyczne rozmagnesowanie rdzenia transformatora
• Wyjście pomiaru prądu AC
• Zakres pomiarowy 0,1u? – 2k?
• Dwa kanały napięciowe
• Bardzo krótki pomiar
• Automatyczne rozładowanie obwodu

Wbudowane urządzenie kontrolne OLTC

Miernik silnoprądowy z testowaniem przełącznika zaczepów z pomiarem rezystancji prądem DC w transformatorach.

Miernik rezystancji uzwojeń RMO40TD jest przeznaczony do pomiaru rezystancji obiektów indukcyjnych oraz diagnozy obciążonego przełącznika zaczepów. RMO40TD wytwarza napięcie DC bez tętnień. Prąd testowy oraz rozładowanie energii zgromadzonej w uzwojeniach są regulowane automatycznie. Prąd testowy RMO40TD jest wymuszany przy maksymalnym napięciu do 60V. Zapewnia to możliwie najkrótszy czas trwania testu oraz to, że wymagany prąd jest uzyskiwany szybciej. Dwa niezależne kanały umożliwiają testowanie dwóch uzwojeń lub uzwojenia pierwotnego i wtórnego. Pamięć wewnętrzna RMO40TD wystarcza na zapis 500 wyników pomiarów. Wszystkie pomiary są oznaczone datą i godziną.

Tester jest wyposażony w zabezpieczenia termiczne i przetężeniowe. Tester RMO40TD ma bardzo dużą zdolność niwelowania interferencji pól elektrostatycznych i elektromagnetycznych pochodzących od wysokiego napięcia . Efekt ten uzyskano przez zastosowania skutecznej filtracji. Filtracja jest przeprowadzana przez opatentowane programowe i sprzętowe narzędzia.

Obciążony przełącznik zaczepów

RMO40TD może być użyty do pomiaru rezystancji uzwojenia indywidualnego przełącznika zaczepów transformatora mocy. Można również wykonać test obciążonego przełącznika zaczepów (OLTC). Urządzenie wykrywa krótkie zapady prądów przy zmianie położenia przełącznika z jednej pozycji na drugą. Poprawna praca różni się od wadliwego działania podczas przełączania wartością tętnień prądu oraz czasem przełączenia. Wadliwe zachowania spowoduje znacznie większe wartości tętnienia prądu i wydłużony czas zmiany pozycji w porównaniu do poprawnie pracującego przełącznika.

Funkcja rozmagnesowania

Rdzeń należy rozmagnesować w celu eliminacji źródła potencjalnych problemów. Po zakończeniu procesu rozładowania, urządzenie przeprowadza w pełni automatyczną funkcję rozmagnesowania.

RM40TD generuje przemienny prąd po przez zmianę polaryzacji prądu DC. Podczas procesu rozmagnesowywania amplituda prądu jest zmniejszana dla każdego kolejnego kroku, zgodnie z wcześniejszymi ustawieniami programu.

DV-Win

Za pomocą oprogramowania, testy mogą być wykonane z pozycji komputera dzięki temu wyniki będą bezpośrednio zapisywane na komputerze. Oprogramowanie umożliwia przedstawienia wyników w Excelu. Oprogramowania może kontrolować przyrząd RMO40TD, umożliwiając ocenę wykresu OLTC( przełącznik zaczepów), który przedstawia dynamiczną rezystancje podczas zmiany przełącznika.
