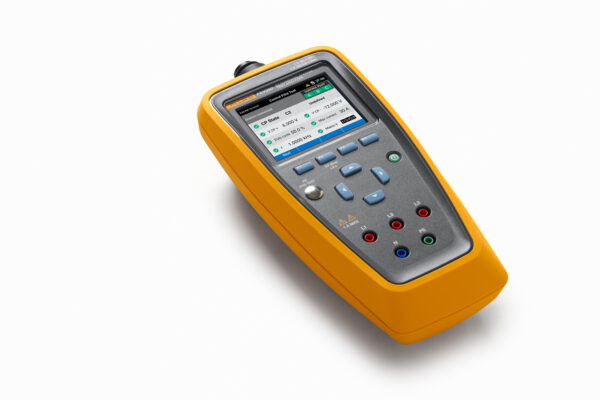

Analizator stacji ładowania pojazdów elektrycznych Fluke FEV350

Analizator stacji ładowania pojazdów elektrycznych Fluke FEV350

Fluke
Kategorie:
flk-240216-pl-global-FEV350-ds-w

Dodaj do zapytania

Opis

Przyrząd FEV350 to kompletne rozwiązanie do testowania bezpieczeństwa i działania stacji ładowania pojazdów elektrycznych AC ze złączami Typu 1 i Typu 2. Opracowany dla techników, którzy muszą przeprowadzać i dokumentować liczne testy w szybki i wydajny sposób bez konieczności noszenia ze sobą wielu narzędzi.

Szybsze analizowanie testów i tworzenie raportów za pomocą oprogramowania TruTest™

  • Łatwe zarządzanie danymi pomiarowymi z inspekcji EVSE
  • Szybkie tworzenie inspekcji i raportów
  • Analiza przebiegu sygnału Control Pilot z prostymi wynikami w postaci zaliczone/niezaliczone
  • Porównywanie danych z określonej instalacji z poprzednimi odczytami z tego samego miejsca w celu analizy ich zmian w czasie
  • Szybki dostęp do najnowszego oprogramowania sprzętowego na potrzeby aktualizacji przyrządu FEV350
  • Pobierz bezpłatną 60-dniową wersję demonstracyjną oprogramowania TruTest™. Kup klucz oprogramowania, aby odblokować wersję Lite lub Advanced.

Rozwiązanie obejmuje moduł oprogramowania TruTest do analiz ładowarek pojazdów elektrycznych, służący do dokumentowania i raportowania. Przyrząd przeprowadza dostępne pomiary podane poniżej, a oprócz tego obsługuje pomiary wykonywane zgodnymi wielofunkcyjnymi testerami instalacji firmy Fluke na potrzeby certyfikacji/kontroli instalacji. Do dyspozycji użytkownika jest połączenie bezprzewodowe Bluetooth, schematy konfiguracji okablowania oraz ekrany informacyjne, umożliwiające bezproblemową integrację z oprogramowaniem TruTest do generowania raportów. Przyrząd Fluke FEV350 ma wstępnie zdefiniowane plany testów i zwraca wyniki pomiarów w postaci zaliczone/niezaliczone, co upraszcza analizę i skraca czas testowania. Analizator stacji ładowania pojazdów FEV350 został opracowany zgodnie z normami IEC/EN 61851-1 i IEC/HD 60364-7-722.

Dostępne pomiary:

  • Wstępny test uziemienia ochronnego PE w celu upewnienia się, że nie występuje niebezpieczne napięcie.
  • Kontrola wzrokowa
  • Testowanie różnicówek RCD 30 mA + RDC-DD 6 mA
  • Napięcie znamionowe + sekwencja faz
  • Automatyczne badanie sygnału Control Pilot (CP) z analizą przebiegu
  • Sygnał Proximity Pilot (PP)
  • Testowanie błędów

Pomiary obsługiwane dzięki zgodnym testerom wielofunkcyjnym Fluke:

  • Połączenie uziemiające
  • Izolacja
  • Impedancja pętli/linii



Informacje dodatkowe

FEV350

FEV350/TY2, FEV350/TY2 PRO, FEV350/TY2/TY1, FEV350/TY2/TY1 PRO, FEV350/KIT
Test/funkcja Zakres wyświetlania Zakres pomiarowy Błąd roboczy Wartości nominalne
Test wstępny uziemienia ochronnego
Napięcie kontaktowe, zakres bezpieczny ≤50 V AC/DC -50% —
Napięcie kontaktowe, zakres niebezpieczny >50 V AC/DC +0% —
Kontrola wzrokowa Patrz lista kontrolna
Połączenie uziemiające, RLO[1] — przy >200 mA Itest
Izolacja, RINS[1] — przy 500 V Unom
Impedancja pętli/linii[1] — pętla bez wyzwolenia
Wstępny test RCD/RDC-DD
Uf od 5 V do 110 V -(0% + 0 cyfr),
+(10% + 3 cyfry)		 przy Itest
0,33 x IΔN AC
Re od 166 Ω do 3667 Ω od -10% do +15%
Test RCD (IΔN 30 mA)
RCD typu A, B/B+, RDC-PD — przy napięciu sieciowym od 100 V AC do 253 V AC
Czas wyzwalania RCD dla AC, pół okresu, DC (0°, 180°)
    x0,5 (30 mA) od 0 ms do 510 ms ±(2% + 3 ms)
    x1 (30 mA) TN: od 0 ms do 310 ms
TT przy 120 V: od 0 ms do 310 ms TT przy 230 V: od 0 ms do 210 ms
    x5 (30 mA) od 0 ms do 50 ms
Prąd narastający (0°, 180°)
    AC dla RCD typu B/B+ od 12,0 mA do 36,0 mA, 17 kroków o wartości
1,5 mA		 ±1,5 mA
    AC, pół okresu dla RCD typu A i RCD-PD od 7,5 mA do 48,0 mA, 28 kroków o wartości
1,5 mA
    DC dla RCD typu B/B+ od 12,0 mA do 66,0 mA, 37 kroków o wartości
1,5 mA



Test/funkcja Zakres wyświetlania Zakres pomiarowy Błąd roboczy Wartości nominalne
Test RDC-DD (IΔN +6 mA EV)
Czas wyzwalania (0°, 180°) przy napięciu sieciowym od 100 V AC do 253 V AC
    +3 mA DC od 0,000 s do 10,100 s ±(2% + 3 ms)
    +6 mA DC
    +60 mA DC od 0 ms do 310 ms
    +200 mA DC od 0 ms do 110 ms
Prąd narastający (0°, 180°) płynne narastanie
od 2,0 mA do 6,0 mA		 ±0,6 mA
Napięcie sieciowe
L-N, L-PE, N-PE od 0 V do 280 V od 0 V do 253 V ±(3% + 3 cyfry) RIN L-N:
>30 MΩ, RIN L-PE:
>10 MΩ,
od 40 Hz do 70 Hz,
współczynnik szczytu 2, Vmax peak: 560 V
L-L od 0 V do 490 V od 0 V do 440 V RIN L-L: >30 MΩ,
od 40 Hz do 70 Hz,
współczynnik szczytu 2, Vmax peak: 980 V
Częstotliwość od 40,00 Hz do 70,00 Hz ±0,20 Hz —
Kolejność faz w prawo, w lewo, brak — asymetria napięcia:
<20% różnicy napięcia pomiędzy fazami,
asymetria faz:
120° ±10°		 od 50 V do 1000 V
faza do N
Analiza sygnału CP
Napięcie od -15,000 V do
15,000 V		 od -15,000 V do
2,000 V
od 2,000 V do
15,000 V		 ±0,5% RIN: 1 MΩ
od 0,9000 kHz do
1,1000 kHz;
UCP+ >2,000 V,
UCP- <-2,000 V
Współczynnik wypełnienia PWM od 2,0 do 98,0% od 3,0 do 97,0% ±5 cyfr
Wskazanie natężenia od 0,0 A do 80,0 A — Na podstawie współczynnika wypełnienia[3]
Częstotliwość od 0,9000 kHz do 1,1000 kHz 0,001
Wskazanie stanu CP A, B, C, D — Na podstawie napięcia[2]
x1, x2 — Na podstawie częstotliwości[2]



Test/funkcja Zakres wyświetlania Zakres pomiarowy Błąd roboczy Wartości nominalne
Symulacja stanu CP A — >900 kΩ ±0,2% —
B Poziom górny: 4610 Ω
±0,2%[2]
Poziom nominalny: 2740 Ω
±0,2%[2]
Poziom dolny: 1870 Ω
±0,2%[2]
C Poziom górny: 1723 Ω
±0,2%[2]
Poziom nominalny: 1300 Ω
±0,2%[2]
Poziom dolny: 909 Ω
±0,2%[2]
D Poziom górny: 448 Ω
±0,2%[2]
Poziom nominalny: 270 Ω
±0,2%[2]
Poziom dolny: 140 Ω
±0,2%[2]
Symulacja stanu PP rozwarcie — >900 kΩ —
13 A 1500 Ω ±1,5%[2]
20 A 680 Ω ±1,5%[2]
32 A 220 Ω ±1,5%[2]
63 (70) A 100 Ω ±1,5%[2]
Błąd <60 Ω (56 Ω ±5%)
Symulacja awarii Błąd uziemienia ochronnego (zwarcie doziemne / przerwa w uziemieniu ochronnym) — — —
Błąd CP E przy 0 Ω
lub 120 Ω		 -0 Ω/ +2 Ω,
120 Ω ±1,5%[2]
Zwarcie diody —
Błąd D
Pomiar napięcia PP
(typ 2 z gniazdem)		 od 0,10 V do 15,00 V ±(1,0 % + 3 cyfry) RIN: 1 MΩ



Test/funkcja Zakres wyświetlania Zakres pomiarowy Błąd roboczy Wartości nominalne
Pomiar rezystora PP
Typ 2 z kablem (Rc) od 50,0 Ω do 499,9 Ω
od 500 Ω do 5000 Ω		 ±1,0% —
Typ 1 z kablem (S3, R6, R7)
Pomiar rezystora CP (R1) od 800 Ω do 1200 Ω ±1,0% —
[1]   Przeprowadzenie testu wymaga testera wielofunkcyjnego (MFT). Informacje na temat zakresu wyświetlania, zakresu pomiarowego oraz wartości błędów roboczych i dokładności można znaleźć w dokumentacji MFT.
[2]   Zgodnie z normą IEC 61851-1.
[3]   Zgodnie z tabelą A.8 normy IEC 61851-1.



Ogólne dane techniczne
Wartości znamionowe wejść elektrycznych 1 Φ: maks. 250 V
3 Φ: maks. 230/400 V, 50/60 Hz, maks. 1 A
Wewnętrzne zużycie energii Maks. 3 W
Wymiary (wys. x szer. x gł.) ~(263 mm x 123 mm x 63 mm)
bez wtyku TY1 lub TY2
Masa ~0,9 kg, bez wtyku TY1 ani TY2
~1,4 kg, z wtykiem TY1 lub TY2
Baterie/akumulatorki 4 x AA/IEC LR6 alkaliczne lub IEC HR6 NiMH
Temperatura
Robocza od -10°C do 40°C
Przechowywania od -20°C do 50°C
Wilgotność względna
Robocza od 10 % do 85 %, od 0°C do 40°C
, bez kondensacji
Przechowywania do 95%
Łączność bezprzewodowa, Bluetooth 5.0
Zakres częstotliwości od 2412 MHz do 2462 MHz
Moc wyjściowa <100 mW
Wysokość n.p.m. 3000 m
Bezpieczeństwo IEC 61010-1: stopień zanieczyszczenia 2 IEC/EN 61010-2-030, CAT II 300 V, klasa ochrony II
Funkcjonalność IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10
Klasa szczelności IEC 60529: IP40
FEV350/TY2
Zestaw analizatora stacji ładowania FEV350 EV do złącza typu 2

FEV350/TY2 zawiera:

  • Analizator testowy FEV350/BASIC
  • FEV300-CON-TY2
  • Adapter zerujący/TY2
  • Wieszak magnetyczny TPAK
  • Miękka torba
FEV350/TY2/TY1
Zestaw analizatora stacji ładowania FEV350 EV do złączy typu 1 i 2

FEV350/TY2/TY1 zawiera:

  • Analizator testowy FEV350/BASIC
  • FEV300-CON-TY1
  • FEV300-CON-TY2
  • Adapter zerujący/TY1
  • Adapter zerujący/TY2
  • Wieszak magnetyczny TPAK
  • Miękka torba

FEV350/TY2/TY1 PRO
Zestaw analizatora stacji ładowania FEV350 EV do złączy typu 1 i 2 z licencją na oprogramowanie TruTest

FEV350/TY2/TY1 PRO zawiera:

  • Analizator testowy FEV350/BASIC
  • FEV300-CON-TY1
  • FEV300-CON-TY2
  • Adapter zerujący/TY1
  • Adapter zerujący/TY2
  • Wieszak magnetyczny TPAK
  • Miękka torba
  • Licencja na oprogramowanie TruTest
FEV350/KIT
Zestaw analizatora stacji ładowania FEV350 EV do złączy typu 1 i 2 z testerem wielofunkcyjnym 1664 FC

FEV350/KIT zawiera:

  • Analizator testowy FEV350/BASIC
  • FEV300-CON-TY2
  • Adapter zerujący/TY2
  • Wieszak magnetyczny TPAK
  • Miękka torba
  • Tester wielofunkcyjny 1664 FC
