Opis produktu – Analizator uzwojeń transformatora i przełącznika zaczepów TWA400/TWA500
Seria TWA400/500 to najnowsze rozwiązanie DV Power do pomiarów rezystancji uzwojeń transformatorów trójfazowych i analizy pod-obciążeniowego przełączników zaczepów. Umożliwiają one testowanie sześciu uzwojeń transformatora przy użyciu jednego połączenia kablowego, a także automatyczne rozmagnesowanie transformatora trójfazowego. Posiada opcję zautomatyzowanego trybu testowania, w którym przyrząd obsługuje przełącznik zaczepów bez udziału operatora (minimalizując ryzyko błędu ludzkiego) i rejestruje wyniki rezystancji uzwojeń w oparciu o wcześniej wybrane kryteria stabilizacji.
Unikalna metoda analizy przełącznika zaczepów DVtest umożliwia sprawdzenie styków ruchomych przełącznika zaczepów podczas przejścia, pomiar czasu przejścia, wykrywanie otwartych obwodów i wielu innych rodzajów uszkodzeń. Jest to wykonywane z częstotliwością próbkowania 0,1 ms, wraz z pomiarem prądu silnika przełącznika zaczepów, co pozwala wykryć problemy mechaniczne i silnikowe. Do testowania przełączników zaczepów podłączonych poprzez wbudowany transformator szeregowy (wspomagający) wykorzystywany jest specjalny, własny algorytm. Test DVtest może być przeprowadzony na jednej lub jednocześnie na trzech fazach. Może być również przeprowadzony razem z testem rezystancji uzwojeń we wszystkich pozycjach zaczepów.
Unikalną zaletą przyrządów TWA400/500 jest możliwość jednoczesnego badania rezystancji uzwojeń wszystkich trzech faz transformatora trójfazowego połączonego w konfiguracji YN. Pozwala to na znaczne przyspieszenie badania – na przykład, operator może wykonać 33 pomiary zamiast 99 na przełączniku zaczepów o 33 pozycjach zaczepów.

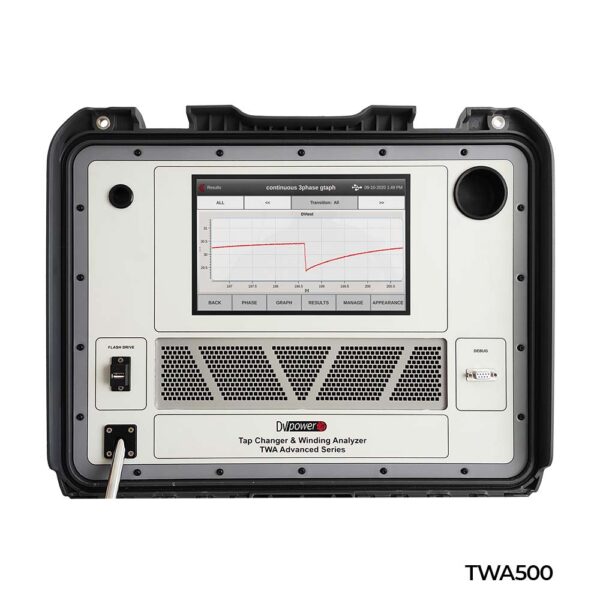

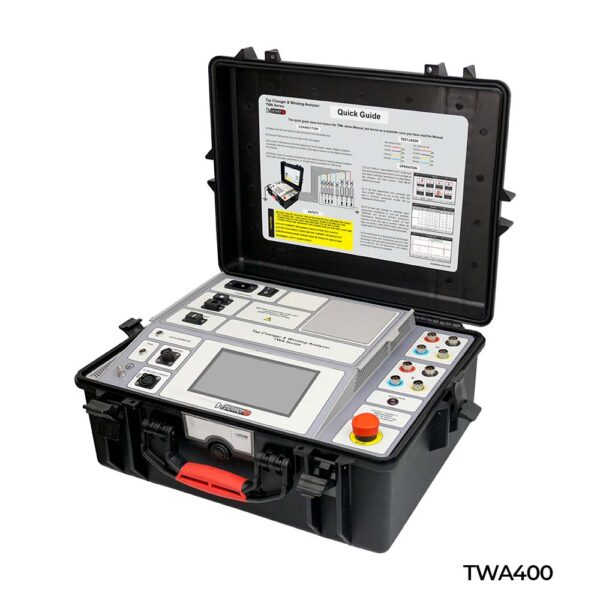

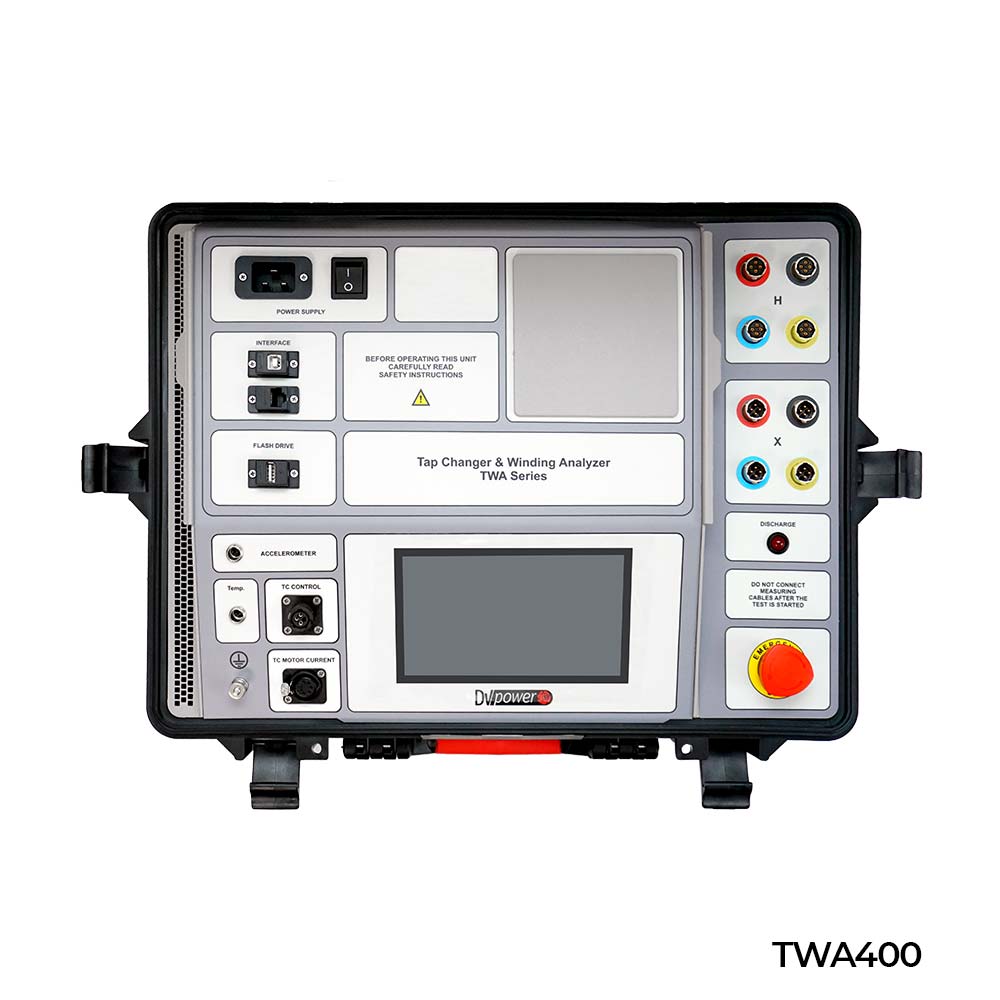

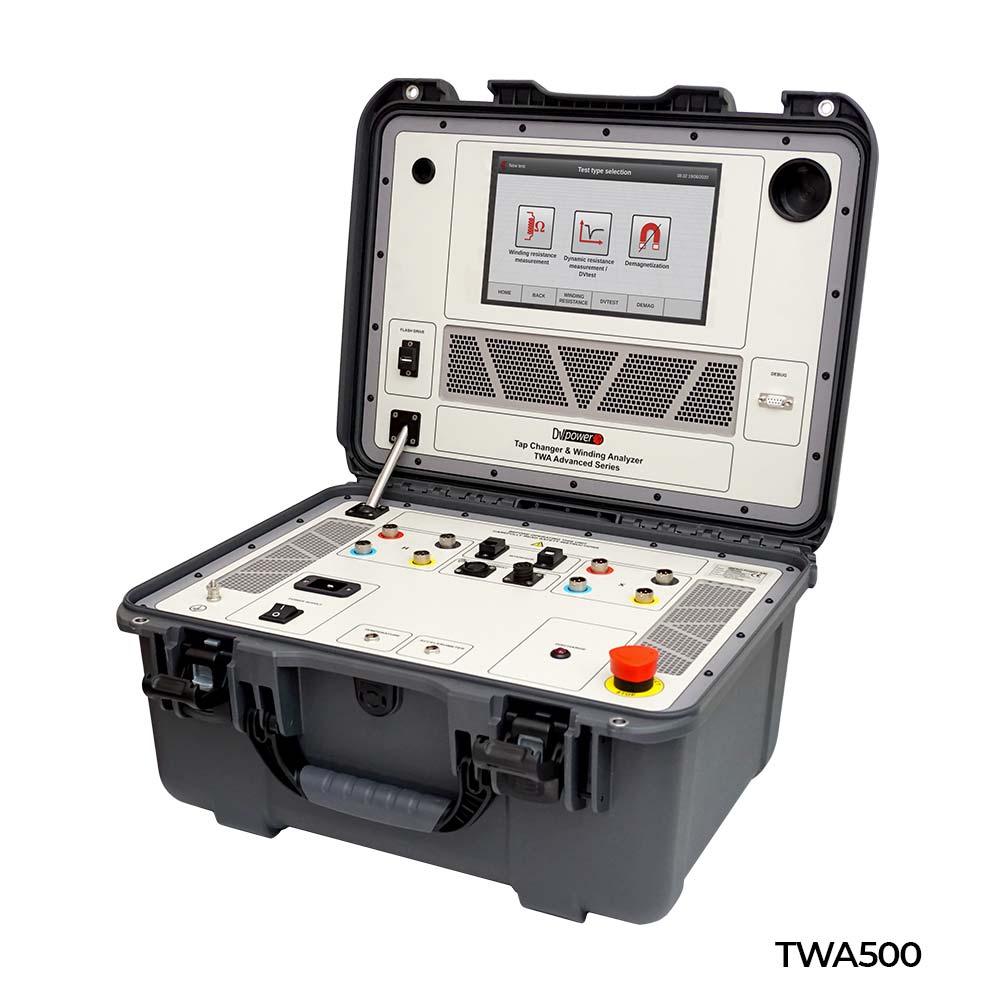

TWA500 wyposażony jest w duży 10.1″ graficzny wyświetlacz dotykowy, podczas gdy TWA400 posiada 7″ graficzny wyświetlacz dotykowy. Oprócz tego, że interfejs jest znacznie bardziej przyjazny dla użytkownika w porównaniu do starszych urządzeń, to dodatkowo umożliwia pewne opcje testowe, które wcześniej były dostępne tylko z oprogramowaniem DV-Win. Najważniejsze z nich to DVtest, pomiar prądu silnika przełącznika zaczepów, test „Heat Run”, szablony testów i automatyczny tryb testowy.
Specyfikacja – Analizator uzwojeń transformatora i przełącznika zaczepów TWA400/TWA500
Pomiar rezystancji wszystkich pozycji zaczepu we wszystkich sześciu uzwojeniach podczas jednego testu
- Prawdziwy trójfazowy pomiar rezystancji podobciążeniowego przełącznika zaczepów
- Niezwykle szybki pomiar, jednorazowe podłączenie przewodów
- Szybkie automatyczne rozmagnesowanie.
- W pełni zautomatyzowany tryb testowania
- Duży graficzny wyświetlacz dotykowy 10.1” lub 7”
- Kanał pomiaru temperatury
Wyposażenie opcjonalne – Analizator uzwojeń transformatora i przełącznika zaczepów TWA400/TWA500
Zasilanie
- Połączenie zgodne z normą IEC/EN60320-1; UL498, CSA 22.2
- Zasilanie sieciowe: 90 V – 264 V AC, 50/60 Hz
- Moc wejściowa: 1500 VA
Wyjście
- Prądy testowe: 5 mA – 40 A DC
- Napięcie wyjściowe: do 55 V DC
Pomiar rezystancji uzwojenia
- Zakres pomiaru: 0,1 μΩ – 10 kΩ
- Zakres pomiaru / typowa dokładność:
0,1 μΩ – 1,999 kΩ: ± (0,1% rdg + 0,1% F.S.)
2 kΩ – 9,999 kΩ: ± (0,2% rdg + 0,1% F.S.)
- Zakres pomiaru / rozdzielczość:
0,1 μΩ – 999,9 μΩ: 0,1 μΩ
1,000 mΩ – 9,999 mΩ: 1 μΩ
10.00 mΩ – 99.99 mΩ: 10 μΩ
100,0 mΩ – 999,9 mΩ: 0,1 mΩ
1,000 Ω – 9,999 Ω: 1 mΩ
10,00 Ω – 99,99 Ω: 10 mΩ
100,0 Ω – 999,9 Ω: 0.1 Ω
1,000 kΩ – 9,999 kΩ: 1 Ω
OLTC DVtest
Specyfikacja miernika cęgowego
- Prąd nominalny: 300 ARMS lub 450 A DCPK
- Zakresy pomiarowe: 30 / 300 A
- Zakres częstotliwości: DC do 20 kHz (-3 dB)
- Rozdzielczość: ±50 / ±100 mA
- Dokładność: ±1% rdg
Pomiar drgań
- Akcelerometr ICP, ±100 mV/g, ±50 g
- Rozdzielczość 0,1 ºC
Pomiar temperatury
- Zakres pomiarowy 50 ºC – +180 ºC / -58 ºF – +356 ºF
- Termometr Pt100 klasy B
- Rozdzielczość 0,1 ºC
Wyświetlacz
- Graficzny ekran dotykowy o przekątnej 10,1 cala (TWA500)
- 7” graficzny wyświetlacz dotykowy (TWA400)
Interfejs
Drukarka (TWA400)
- Drukarka termiczna
- Szerokość papieru 58 mm / 2,28 cala
Pamięć wewnętrzna
Warunki środowiskowe
- Temperatura pracy: -20 °C – +55 °C / -4 °F – +131 °F
- Temperatura przechowywania i transportu: -40 °C – +70 °C / -40 °F – +158 °F
- Wilgotność: 0 – 95% wilgotności względnej, bez kondensacji
Gwarancja
- 3 lata + 1 dodatkowy rok po rejestracji na oficjalnej stronie DV Power
Obowiązujące normy
- Kategoria instalacji/przepięcia: II
- Stopień zanieczyszczenia: 2
- Bezpieczeństwo: LVD 2014/35/EU (CE Conform)
Norma EN 61010-1:2010
EMC: Dyrektywa 2014/30/UE (zgodność CE)
Norma EN 61326-1:2013
