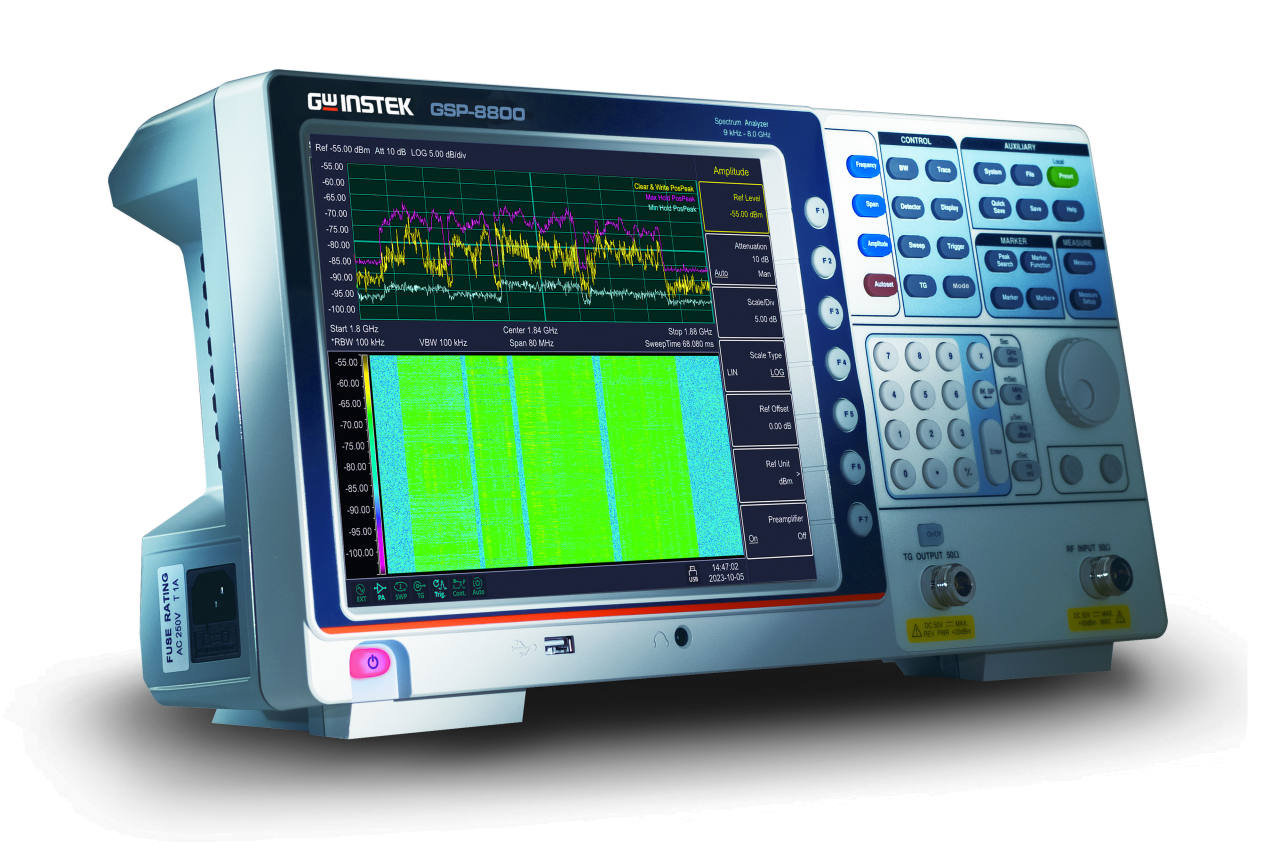

Analizator widma 3.8GHz – GSP-8380TG

Opis produktu – Analizator widma 3.8GHz – GSP-8380TG

Seria GSP-8000, zupełnie nowe analizatory widma ogólnego firmy GW Instek, oferuje trzy zakresy częstotliwości, a mianowicie 8,0 GHz, 3,8 GHz i 1,8 GHz. Seria nadaje się do badań dydaktycznych, weryfikacji badawczo-rozwojowej oraz wymagań testowych produktów o częstotliwości radiowej na etapach produkcji i rozwoju. Seria zapewnia szerokość pasma rozdzielczości 1 Hz ~ 1 MHz (RBW), szerokość pasma wideo 10 Hz ~ 3 MHz (VBW), szum fazowy -104 dBc/Hz, przedwzmacniacz 20 dB i najniższy poziom szumów -160 dBm/Hz (typowo).

Jeśli chodzi o aplikacje pomiarowe, GSP-8000 ma wbudowaną funkcję Time Spec, funkcję demodulacji sygnału AM / FM, funkcję testu kanału (pomiar mocy kanału), funkcję Pass-Fail itp. Funkcja Time Spec może jednocześnie obserwować i wyświetlać korelację między mocą, częstotliwością i czasem. Testy ACPR/OCBW/CHPW mogą być używane do testowania sąsiednich kanałów, współczynnika przepustowości zajętości mocy i mocy kanału. Funkcja Pass-Fail może być użyta do określenia, czy sygnał mieści się w ustawionym zakresie. Użytkownicy mogą korzystać z tych funkcji do wykonywania szerokiej gamy aplikacji pomiarowych.

Cechy

• Zakres częstotliwości:
  • GSP-8380: 9 kHz ~ 3,8 GHz
• RBW: 1 Hz ~ 1 MHz w krokach co 1-3-5-10
• VBW: 10 Hz ~ 3 MHz w krokach co 1-3-5-10
• Szum fazowy: -104 dBc/Hz
• Czułość: -160 dBm/Hz typowo przy włączonym przedwzmacniaczu
• Wbudowana demodulacja AM/FM
• Wbudowana funkcja Time Spec
• Funkcje pomiarowe: ACPR/OCBW/CHPW, szerokość pasma NdB, Pass-Fail, licznik częstotliwości, znacznik szumu
