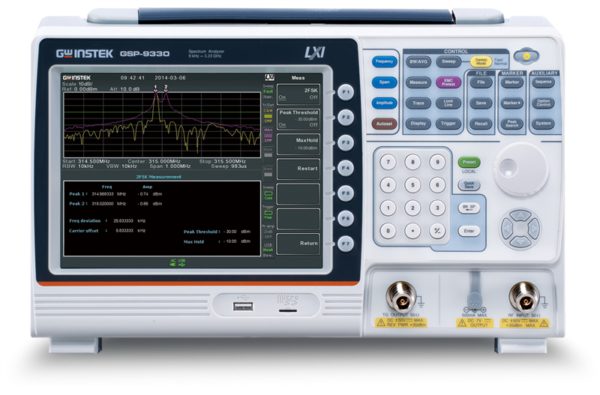

Analizator widma GSP-9330 9kHz-3.25GHz

Opis produktu – Analizator widma GSP-9330 9kHz-3.25GHz

Cechy

• Zakres częstotliwości: 9 kHz – 3,25 GHz
• Stabilność częstotliwości 0,025 ppm i współczynnik starzenia 1 ppm
• RBW: 1 Hz – 1 MHz (3 dB), filtr EMI 6 dB: 200 Hz, 9 kHz, 120 kHz, 1 MHz
• Najkrótszy czas przemiatania: 204 µs
• Czułość: -149 dBm/Hz (przy włączonym przedwzmacniaczu)
• Wbudowany przedwzmacniacz, tłumik 50 dB i funkcja sekwencji
• Wbudowana funkcja wstępnego testu EMC, tryb wykrywania zakłóceń elektromagnetycznych Quasi-Peak/Average
• Wbudowana analiza 2FSK, demodulacja i analiza AM/FM/ASK/FSK
• Wbudowany punkt P1dB, harmoniczne, CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, szerokość pasma N-dB, znacznik szumu, licznik częstotliwości, TDP, przemiatanie bramkowane
• Wbudowane tryby wyświetlania spektrogramu, topografii i podzielonego okna
• Oprogramowanie do zdalnego sterowania pomiarami EMI: SpectrumShot
• Interfejs zdalnego sterowania: LAN, USB, RS-232
• Opcje: generator śledzący, interfejs GPIB, zestaw akumulatorów

• Zakres częstotliwości: 9 kHz ~ 3,25 GHz
• Stabilność częstotliwości 0,025 ppm i współczynnik starzenia 1 ppm
• RBW: 1 Hz ~ 1 MHz (3 dB), filtr EMI 6 dB: 200 Hz, 9 kHz, 120 kHz, 1 MHz
• Najkrótszy czas przemiatania: 204 µs
• Czułość: -149 dBm/Hz (przy włączonym przedwzmacniaczu)
• Wbudowany przedwzmacniacz, tłumik 50 dB i funkcja sekwencji
• Wbudowana funkcja wstępnego testu EMC, tryb wykrywania zakłóceń elektromagnetycznych Quasi-Peak/Average
• Wbudowana analiza 2FSK, demodulacja i analiza AM/FM/ASK/FSK
• Wbudowany punkt P1dB, harmoniczne, CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, szerokość pasma N-dB, znacznik szumu, licznik częstotliwości, TDP, przemiatanie bramkowane
• Wbudowane tryby wyświetlania spektrogramu, topografii i podzielonego okna
• Oprogramowanie do zdalnego sterowania pomiarami EMI: SpectrumShot
• Interfejs zdalnego sterowania: LAN, USB, RS-232
• Opcje: generator śledzący, interfejs GPIB, zestaw akumulatorów

TESTY MUSZĄ BYĆ SZYBKIE!

Zupełnie nowy GSP-9330, analizator widma o wysokiej prędkości testowej z pasmem 3,25 GHz, zapewnia najszybszą prędkość przemiatania wynoszącą 204 μs. Dzięki szybkiemu czasowi przemiatania użytkownicy mogą z łatwością obsługiwać i analizować sygnały modulowane. Kluczem do obsługi sygnałów modulowanych są szybki czas przemiatania oraz funkcje demodulacji sygnału. Oprócz funkcji analogowej demodulacji i analizy AM/FM, GSP-9330 oferuje również możliwości demodulacji i analizy sygnałów cyfrowych ASK/FSK oraz 2FSK. Obecnie kwestie zgodności elektromagnetycznej (EMC) mają kluczowe znaczenie w procesach projektowania produktów. Dlatego w urządzeniu GSP-9330 wbudowano rozwiązanie do wstępnych testów EMC, aby ułatwić przeprowadzanie testów kompatybilności elektromagnetycznej. Proste i łatwe procedury wstępnych testów EMC w urządzeniu GSP-9330 mogą znacznie skrócić czas wprowadzenia produktu na rynek.

Najszybsza prędkość przemiatania do 204 μs W przypadku pomiaru sygnałów prędkość jest jedną ze specyfikacji, które należy wziąć pod uwagę. Być może jest to najważniejsza specyfikacja. GSP-9330 zapewnia prędkość przemiatania do 204 μs. Dzięki szybkiemu czasowi przemiatania użytkownicy mogą z łatwością uchwycić sygnały przejściowe, takie jak sygnały z systemu monitorowania ciśnienia w oponach (TPMS), sygnały modulacji częstotliwościowej/amplitudowej, sygnały przeskoku częstotliwości Bluetooth, sygnały z oscylatora strojonego lub inne sygnały zakłócające w paśmie ISM.

Analiza i przetwarzanie sygnałów modulowanych Kluczem do obsługi sygnałów modulowanych jest szybki czas przemiatania oraz funkcja demodulacji sygnału. Oprócz funkcji analogowej demodulacji i analizy AM/FM, GSP-9330 zapewnia również możliwość demodulacji sygnałów cyfrowych ASK/FSK. W przypadku powszechnie stosowanych, niedrogich i energooszczędnych sygnałów modulacji 2FSK, GSP-9330 zapewnia również kompletne funkcje testowe i analityczne spełniające te wymagania.

Rozwiązanie do wstępnych testów EMC GSP-9330 może spełnić wymagania klientów dotyczące wstępnych testów EMC na etapie rozwoju i weryfikacji produktu. Użytkownicy mogą wykrywać i rozwiązywać problemy na wczesnym etapie rozwoju produktu, co pozwala zaoszczędzić czas i pieniądze związane z kosztami rozwoju i weryfikacji produktu. W rezultacie użytkownicy mogą przyspieszyć proces wprowadzania produktów na rynek. GSP-9330 posiada wbudowany filtr dedykowany do pomiarów EMI o częstotliwościach 200 kHz, 9 kHz, 120 kHz i 1 MHz, wzmacniacz o niskim poziomie szumów (20 dB) oraz tryb detekcji quasi-szczytowej/średniej, umożliwiający przeprowadzanie testów promieniowania i przewodzenia po połączeniu z zestawem sond. GKT-008, zestaw sond do testów promieniowania, stanowi kompletny zestaw sond do testów pola bliskiego, który upraszcza złożone procedury pomiarowe i pozwala symulować testy pola dalekiego 3 m/10 m w warunkach laboratoryjnych. Korzystanie z GKT-008 pozwala inżynierom znacznie zaoszczędzić czas poświęcany na debugowanie oraz pieniądze związane z dojazdami do laboratoriów. GKT-008 może współpracować z funkcją generatora śledzącego GSP-9330 w celu przeprowadzenia wstępnych testów EMS. W przypadku testów przewodzenia GKT-008 może współpracować z LISN i izolowanym transformatorem w celu przeprowadzenia testów przewodzenia elektromagnetycznego. Jeśli użytkownicy obawiają się dużych wahań napięcia lub złożoności EUT, zastosowanie ogranicznika przejściowego zwiększy bezpieczeństwo sprzętu testowego.

Więcej szczegółów można znaleźć w broszurze GSP-9330.
