Name: Aparatura do swobodnego rozładowania
Brand: Bedo

Opis produktu – Aparatura do swobodnego rozładowania

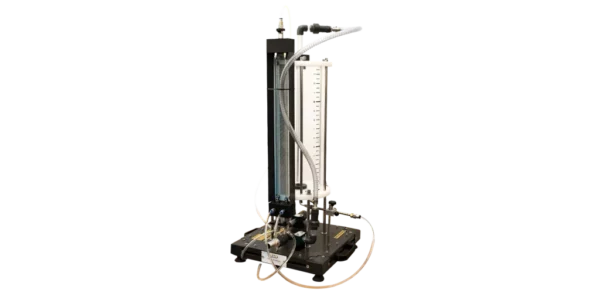

Urządzenie do swobodnego wypływu (FM – 012) jest zestawem stołowym, który został zaprojektowany do zilustrowania kryz o różnych średnicach wlotu i wylotu. Urządzenie umożliwia również określenie średnicy i prędkości strumienia wylotowego.

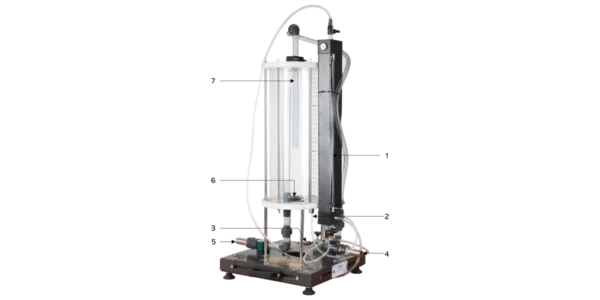

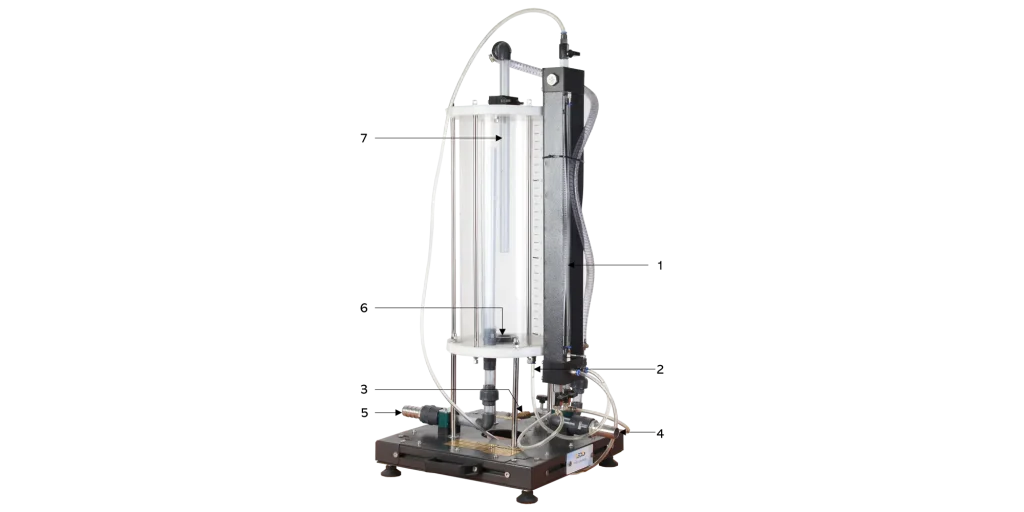

1 Manometr. 2 Statyczny ciśnienie w zbiorniku. 3 Rurka Pitota. 4 Wlot wody. 5 Odpływ przelewowy. 6 Wylot wody. 7 Rura strumienia.

Dane techniczne

Głowica maksymalna: 590 mm
Średnica wewnętrzna: 110 mm
Pojemność zbiornika: 6 l
Promień strumienia: 0-10 mm
Pięć wkładów

Zakres dostawy

Urządzenie do swobodnego rozładowania (FM – 012)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Urządzenie edukacyjne demonstruje straty ciśnienia w pionowych przepływach ze zbiorników, urządzenie określa również współczynnik skurczu dla różnych konturów i średnic wlotu i wylotu.
Urządzenie eksperymentalne zawiera przezroczysty zbiornik z regulowanym przelewem, urządzenie pomiarowe, a także rurkę Pitota i manometry z dwoma rurkami.
Przezroczysty zbiornik zapewnia doskonałą obserwację eksperymentów, ma kryzę zamontowaną w podstawie.
Jednostka edukacyjna zawiera również wymienną wkładkę, która jest instalowana w wylocie wody ze zbiornika, aby ułatwić badanie różnych otworów.
Urządzenie jest dostarczane z pięcioma wkładkami o różnych średnicach, konturach wlotu i wylotu w celu przeprowadzenia różnych eksperymentów.
Wydana średnica strumienia wody jest mierzona za pomocą urządzenia pomiarowego, a rurka Pitota wykrywa całkowite ciśnienie przepływu.
Różnica ciśnień, która jest odczytywana na manometrze, służy do określenia prędkości strumienia.
Zbiornik jest wyposażony w regulowany przelew i punkt pomiaru ciśnienia statycznego. W ten sposób poziom może być precyzyjnie regulowany i odczytywany na manometrze.
Jednostka eksperymentalna jest łatwo i bezpiecznie umieszczona na powierzchni roboczej głównego modułu bazowego jednostki hydraulicznej.
Woda jest dostarczana, a natężenie przepływu mierzone przez główną jednostkę hydrauliczną.

Experiments

Study of the outlet jet (diameter, velocity)
Determination of pressure losses for different outlet contours
Determination of flow rate at different discharge heads.
Determination of the discharge coefficient for different outlet contours.
Determination of the velocity coefficient for different outlet contours.
Determination of the contraction coefficient for different outlet contours
