BADANIE POŁĄCZEŃ UZIEMIAJĄCYCH (SYSTEM NEUTRALNY) SLT-1-T8W

SLT-1-T8W – Stanowisko dydaktyczne do badania układów sieci (uziemień) – wersja z HMI

ref. SLT-1-T8W – wersja z panelem dotykowym HMI i ramieniem podporowym (w zestawie)

Opis ogólny

SLT to system dydaktyczny obejmujący główne elementy stosowane w ochronie przed zagrożeniami elektrycznymi związanymi z dotykiem pośrednim lub bezpośrednim (wyłączniki różnicowoprądowe o kilku czułościach, wyłączniki termomagnetyczne, transformator trójfazowy). System demonstruje zasadę działania elektrycznych urządzeń ochronnych w układach sieci (uziemień) TN, TT oraz IT. Sekwencje dydaktyczne są zorganizowane tak, aby uczeń poznał ograniczenia, skutki oraz nastawy niezbędne do prawidłowej ochrony przed zagrożeniami elektrycznymi.

Obsługa systemu i przeprowadzanie testów odbywają się w sposób prowadzony za pomocą panelu dotykowego HMI. Uczeń nie musi wykonywać żadnego okablowania — połączenia są sterowane w sposób „przezroczysty” za pomocą przekaźników, dzięki czemu może skupić się na zrozumieniu zjawisk. Za pomocą ekranu dotykowego uczeń wybiera rodzaj badanego układu sieci, różne wartości rezystancji uszkodzenia, uziemienia i ciała ludzkiego, obserwuje połączenia wyrównawcze (ekwipotencjalne), wizualizuje prąd upływu, symuluje uszkodzenie oraz wytwarza uszkodzenie izolacji — bez żadnego zagrożenia.

Każdy test powiązany jest z przejrzystym schematem synoptycznym wyświetlanym na ekranie. Działanie na panelu HMI pozwala wyświetlić potencjały w różnych punktach instalacji, a także drogę prądu zwarciowego i jego natężenie. Wskazywane wartości wynikają z różnych symulacji przypadków:

• z uszkodzeniem izolacji lub bez,
• z dotykiem lub bez,
• przed lub po zadziałaniu urządzenia ochronnego.

Uczeń weryfikuje wyniki symulacji (i obliczeń), wykonując test w celu sprawdzenia, czy urządzenie ochronne zadziała, oraz mierząc napięcie dotykowe i prąd zwarciowy za pomocą przyrządów pomiarowych (nie wchodzą w skład zestawu).

Cele edukacyjne

• Poznanie pojęcia zagrożenia elektrycznego (jakościowo i ilościowo)
• Przedstawienie cech każdego układu sieci / połączenia uziemiającego (TT, TN, IT)
• Wyjaśnienie roli każdego elementu układu ochronnego (uziemienie, wyłącznik termomagnetyczny, wyłącznik różnicowoprądowy, urządzenie kontroli stanu izolacji IMD)
• Pokazanie dróg przepływu prądu zwarciowego bez zagrożenia
• Uwzględnienie normy NF C 15-100

Prace praktyczne – 2 rodzaje

• Przedstawienie struktury układów ochronnych przed zagrożeniami dotyku pośredniego i bezpośredniego
• Definiowanie kryteriów doboru poszczególnych elementów (czułość zabezpieczeń itp.)

Badanie 7 scenariuszy dla układu TT, 3 dla TN oraz 5 dla IT. W zestawie broszura prowadząca ucznia przez cały kurs. Zawiera opis 3 układów sieci (SYSTEMÓW UZIEMIENIA) oraz przypomnienie zapisów normy NF C 15-100. Dla każdego testu podano cele, schemat, pytania dotyczące obliczeń, pomiarów do wykonania oraz diagnostyki.

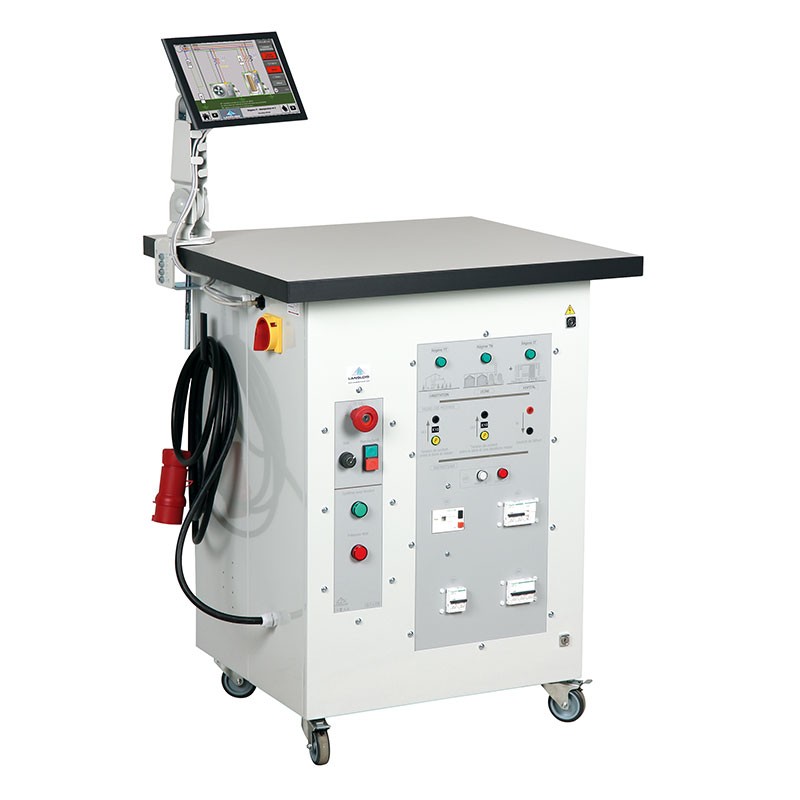

Wyposażenie (skład zestawu)

• Szafa elektryczna na kółkach z blatem roboczym
• 1 panel PCV wyposażony w przycisk awaryjny (grzybek bezpieczeństwa), przycisk Start/Stop oraz 2 lampki sygnalizacyjne (praca + uszkodzenie)
• 1 panel PCV wyposażony w:
  • schemat z 3 lampkami sygnalizacyjnymi do wizualizacji wybranego układu sieci
  • 4 zaciski bezpieczeństwa 4 mm do odczytu napięcia dotykowego między ziemią a ciałem oraz między ziemią a drugim ciałem; 2 dodatkowe zaciski 4 mm do odczytu prądu zwarciowego
  • urządzenie kontroli stanu izolacji (IMD)
  • zestaw wyłączników nadprądowych i różnicowoprądowych stosowanych w każdym układzie sieci
• 1 programowalny sterownik logiczny (PLC) M221 (wewnątrz szafy) zarządzający wszystkimi funkcjami
• Kolorowy panel dotykowy HMI 10″ + ramię podporowe (tylko wersja SLT-1-T8W)

Oprogramowanie

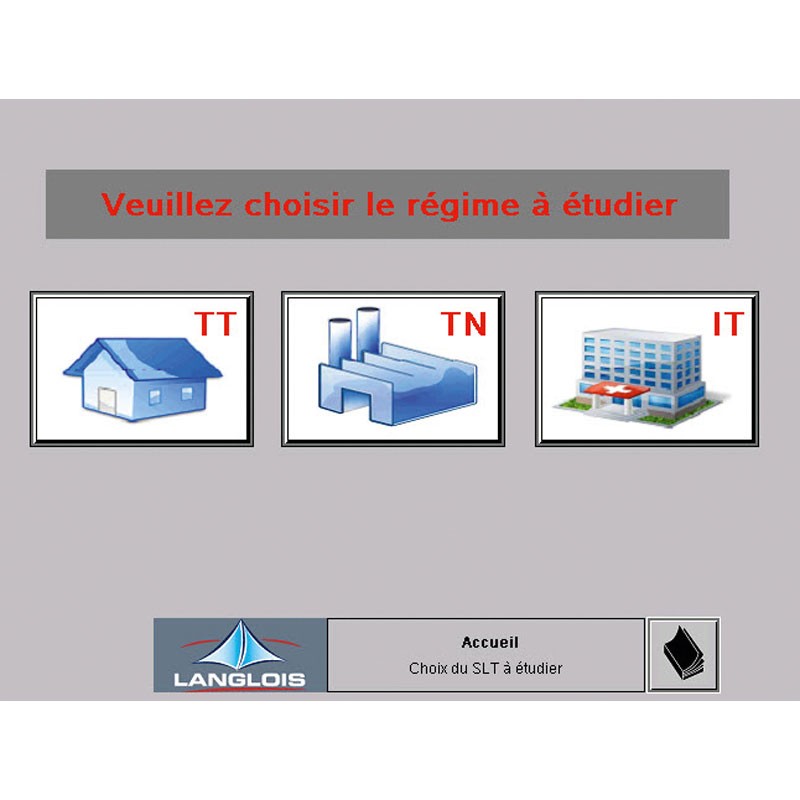

Oprogramowanie dostępne w języku angielskim. Strona startowa umożliwia wybór układu sieci (TT / TN / IT) do zbadania.

Cechy techniczne

• Zasilanie trójfazowe 400V + N + E, kabel 5 m z wtyczką sieciową (kompatybilne wyłącznie z układem sieci TT)
• Laminowany blat roboczy 670 x 750 mm
• Dostarczany w stanie gotowym do pracy, z kompletną instrukcją dydaktyczną dla ucznia i nauczyciela
• Wymiary: 270 x 750 x 1180 mm
• Waga: 112 kg
• Gwarancja: 2 lata
