Opis
Zestaw modułów do badania roli uziemienia i wyłącznika różnicowoprądowego.
Cele edukacyjne
- Uświadomienie uczniom ryzyka porażenia prądem w przypadku kontaktu pośredniego.
- Uświadomienie uczniom zagrożeń związanych z jakością uziemienia.
- Wyjaśnienie roli wyłącznika różnicowoprądowego 30 mA w instalacji domowej.
Schematy synoptyczne na modułach pokazują drogę energii elektrycznej z podstacji transformatorowej do domu. Dipole rezystancyjne do umieszczenia w modułach umożliwiają uczniom symulację dwóch wartości rezystancji uziemienia i dwóch wartości rezystancji zwarcia. Aby zapobiec ryzyku porażenia prądem elektrycznym ucznia, moduły działają przy bardzo niskim napięciu przy użyciu transformatora izolującego zgodnego ze standardem NFC61558.

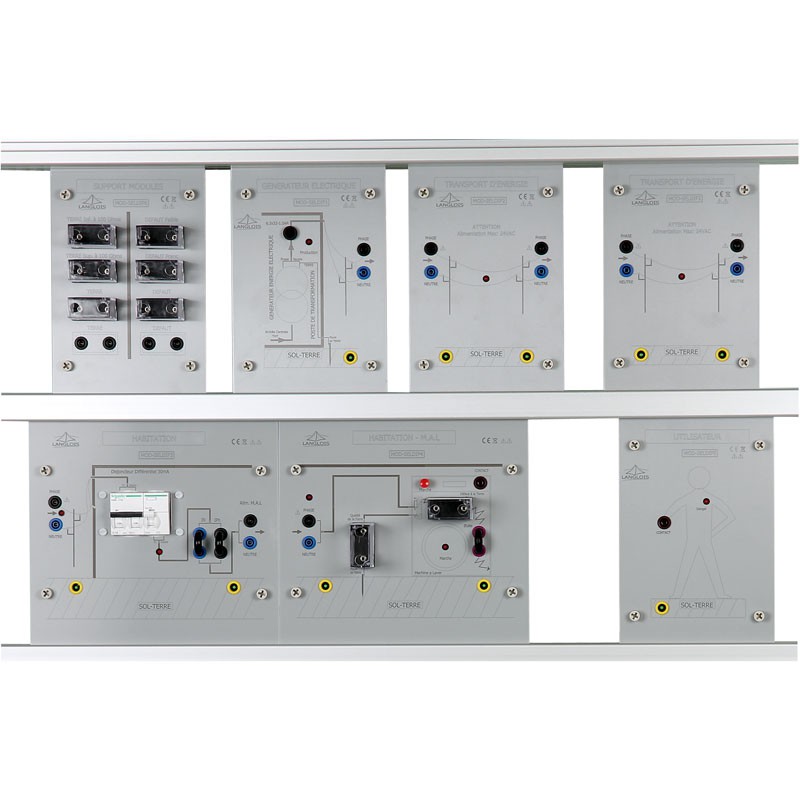

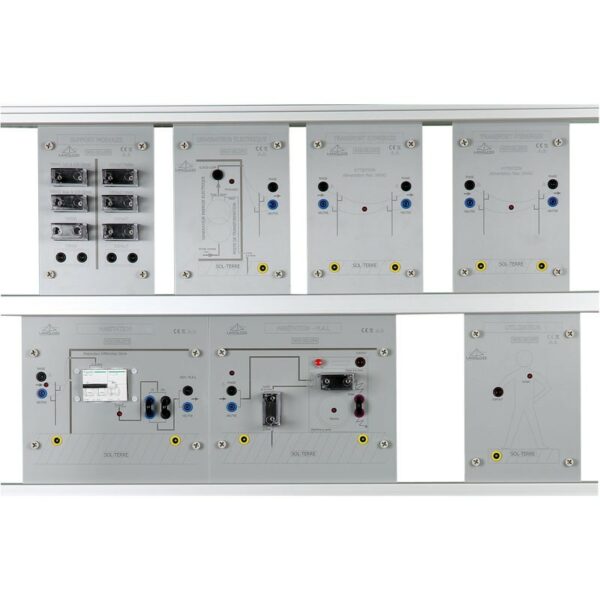

Zestaw zawiera
- 1 moduł transformatora 230V AC, 24V AC. Wydrukowany schemat przedstawia sieć publiczną z podstacją transformatorową średniego/niskiego napięcia oraz połączenie przewodu neutralnego z uziemieniem w tej podstacji.
- 2 Moduły linii przesyłowych z podstacji transformatorowej do instalacji domowej.

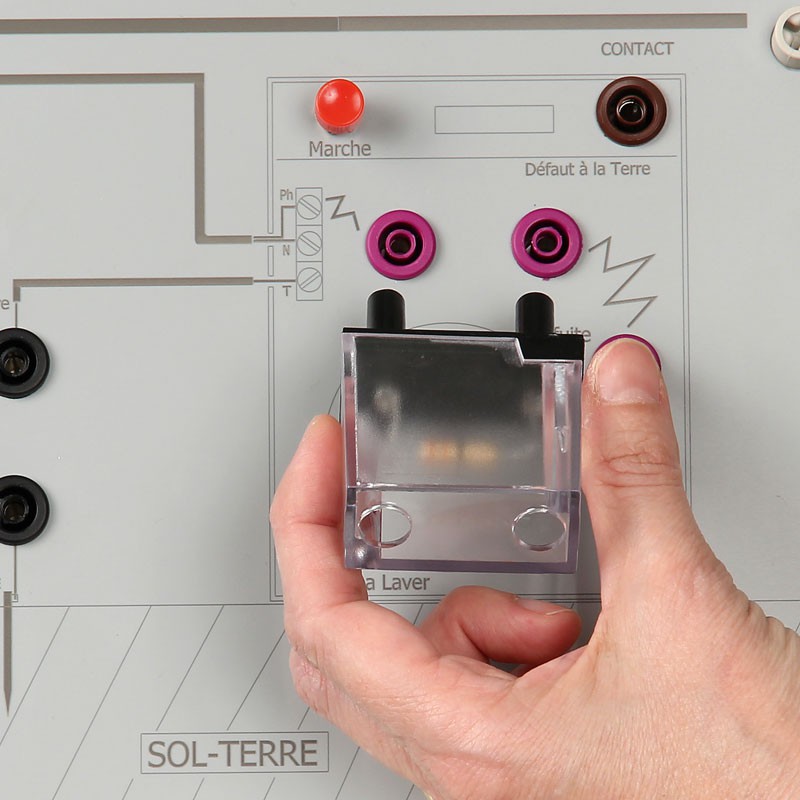

- 2 Moduły z wyłącznikiem RC 30mA i symulacją pralki.
- 1 Moduł z nadrukowanym schematem osoby, wyposażony w diodę LED na sercu.
Jeśli płynie niebezpieczny prąd upływowy, dioda LED zapala się. - 1 Moduł podtrzymujący dipol. Dwie rezystancje uziemienia (100 omów i 5 omów), 2 rezystancje błędu (10 omów i 2 kohm) oraz cztery puste miejsca, dzięki czemu można użyć własnych wartości rezystancji.
- 1 zestaw przewodów bezpieczeństwa do wykonywania różnych prac praktycznych. Zasilanie sieciowe 230V – 50/60Hz. 3-metrowy przewód z wtyczką 2P+E.
