BADANIE STACJI ŁADOWANIA POJAZDÓW ELEKTRYCZNYCH model BORNELEC

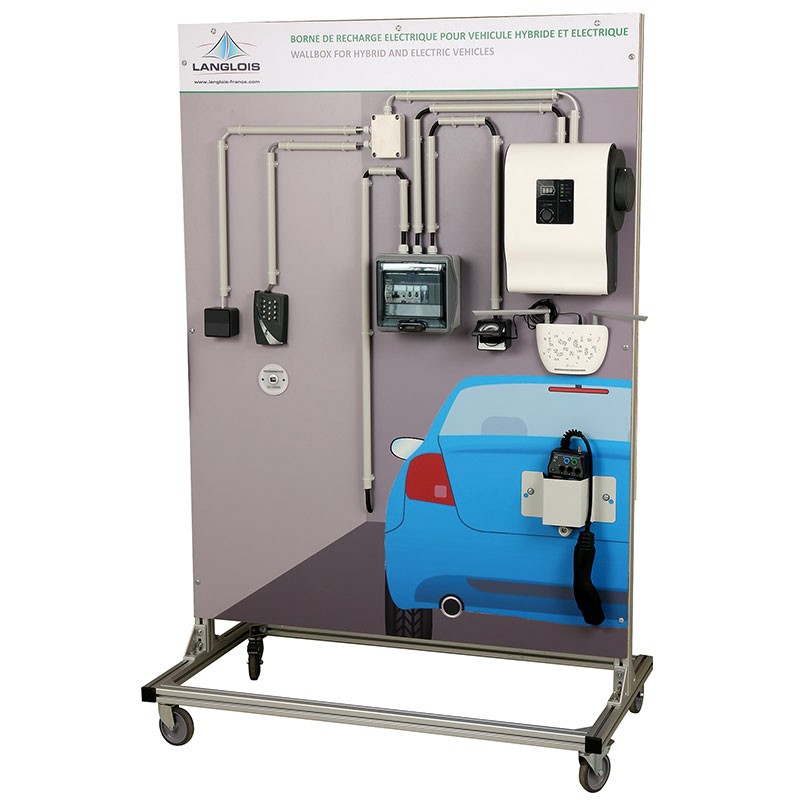

BORNELEC pozwala odkryć i zbadać działanie stacji ładowania samochodów elektrycznych do użytku domowego. To rozwiązanie dydaktyczne pozwala zapoznać się z instalacją, okablowaniem, ustawieniem i testowaniem stacji ładującej. Postaw się w buty autoryzowanego instalatora, stosując kontrole NFC15100 i odkrywając wymagane wtyczki samokontroli E.V.Ready podczas instalacji.

Cele edukacyjne

• Badanie stacji ładowania pojazdów elektrycznych.
• Kabel do krajowej stacji ładowania pojazdów elektrycznych. (tylko BORNELEC1-M)
• Oddaj do użytku stację ładowania pojazdów elektrycznych.
• Przetestuj i zdiagnozowanie stacji ładowania pojazdów elektrycznych.
• Studiowanie zakodowanych funkcji klawiatury i polecenia dostępu do plakietek RFID – Studiowanie komunikacji Wi-Fi – Badanie różnych typów gniazd ładowania pojazdów elektrycznych

Główne praktyki
Ewolucja instalacji poprzez 3 scenariusze:

• za pomocą przełącznika – przez zegar – za pomocą klawiatury programistycznej.
• za pomocą plakietek RFID – ustawienie klawiatury do codziennego użytku, wybór trybu pracy i zarządzania użytkownikami.

Testowanie i wizualizacja sygnałów stacji ładującej (obecność napięcia, ładowanie z wentylacją lub bez, błąd) za pomocą dostarczonego symulatora i oscyloskopu.

Konfigurowanie przełącznika Wi-Fi i korzystanie z serwera www Legrand® za pomocą modułu Wi-Fi lub Bluetooth do zdalnych ustawień: zmiana trybu ładowania, programowanie harmonogramów ładowania, dokonywanie regulacji (dezaktywacja/aktywacja) terminala, uruchamianie lub wyłączanie terminala, dostosowywanie zasilania, sprawdzanie historii i błędów obciążenia oraz aktualizowanie terminala.

• Prowadzenie kontroli NFC15100
• Pisanie arkuszy samokontroli E.V.Ready
• Obsługa bezpłatnej aplikacji EVCharge do zarządzania danymi użytkownika (stan obciążenia urządzenia, programowanie godzin pracy, zużycie ostatniego obciążenia)
• Cięcie i mocowanie rur IRL do okablowania różnych elementów modelu.

Dostarczone akcesoria

• 1 tester stacji ładowania pojazdów elektrycznych do pomiaru, testowania i symulowania sygnałów z pojazdu elektrycznego. Terminal BNC pozwala obserwować te sygnały za pomocą oscyloskopu
• 2 przewody RJ 45 (1 metr i 3 metry) – 1 kabel komunikacyjny do programowania klawiatury za pomocą komputera – 2 plakietki RFID dla klawiatury

Wsparcie edukacyjne

na DVD – Instrukcje i instalacja – Uwagi techniczne – Przypomnienie teoretyczne na 3 typ 2 tryb trwa – Scenariusze uczenia się w postaci TP typu ENSEIGNANT / ELEVE.

Wzór okablowania
