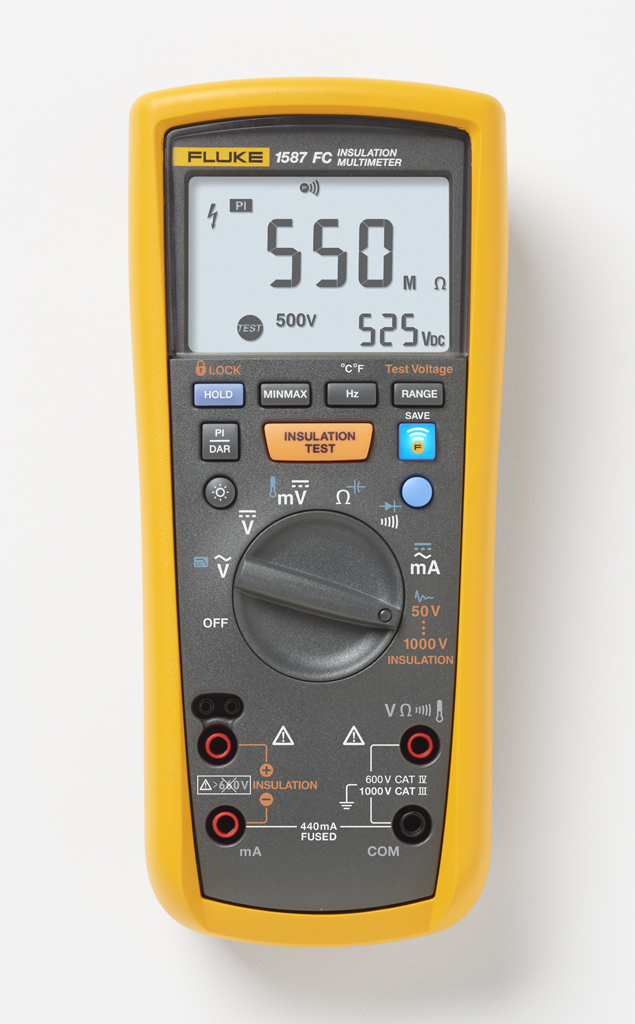

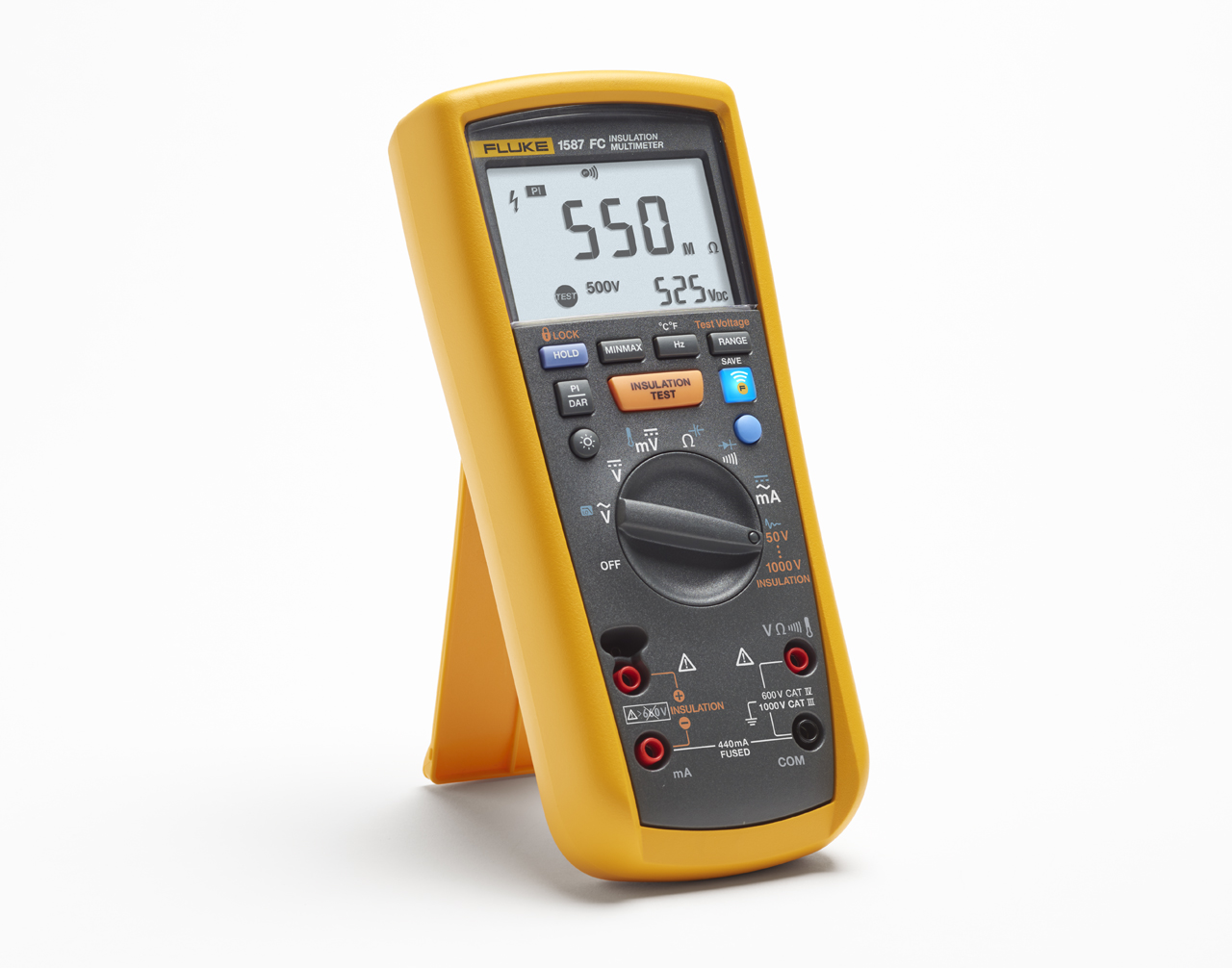

| Specyfikacja elektryczna |
| Pomiar napięcia zmiennego |
| Zakres |
| 600,0 mV |
Rozdzielczość |
0,1 mV |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 5000 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3) |
| 6,000 V |
Rozdzielczość |
0,001 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 5000 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3) |
| 60,00 V |
Rozdzielczość |
0,01 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 5000 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3) |
| 600,0 V |
Rozdzielczość |
0,1 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 5000 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3)¹ |
| 1000 V |
Rozdzielczość |
1 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3) |
| Dokładność 60 Hz do 5000 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3)¹ |
| ¹ przepustowość 1 kHz |
| Napięcie filtra dolnoprzepustowego |
| Zakres |
| 600,0 mV |
Rozdzielczość |
0,1 mV |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 400 Hz ±(% odczytu + liczba wskazań) |
+(2% + 3), -(6 % + 3) |
| 6,000 V |
Rozdzielczość |
0,001 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 400 Hz ±(% odczytu + liczba wskazań) |
+(2% + 3), -(6 % + 3) |
| 60,00 V |
Rozdzielczość |
0,01 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 400 Hz ±(% odczytu + liczba wskazań) |
+(2% + 3), -(6 % + 3) |
| 600,0 V |
Rozdzielczość |
0,1 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(1% + 3) |
| Dokładność 60 Hz do 400 Hz ±(% odczytu + liczba wskazań) |
+(2% + 3), -(6 % + 3) |
| 1000 V |
Rozdzielczość |
1 V |
| Dokładność 50 Hz do 60 Hz ±(% odczytu + liczba wskazań) |
±(2% + 3) |
| Dokładność 60 Hz do 400 Hz ±(% odczytu + liczba wskazań) |
+(2% + 3), -(6 % + 3) |
| Pomiar napięcia stałego |
| Zakres |
Rozdzielczość |
Dokładność ±(% odczytu + zliczenia) |
| 6,000 V DC |
0,001 V |
±(0,09% + 2) |
| 60,00 V DC |
0,01 V |
±(0,09% + 2) |
| 600,0 V DC |
0,1 V |
±(0,09% + 2) |
| 1000 V DC |
1 V |
±(0,09% + 2) |
| Impedancja wejściowa |
10 MΩ (nominalnie), < 100 pF |
| Współczynnik odrzucenia w trybie normalnym |
>60 dB dla 50 Hz lub 60 Hz |
| Współczynnik odrzucenia w trybie wspólnym |
>120 dB dla prąd stałego, 50 Hz lub 60 Hz (asymetria 1 k) |
| Dokładności odnoszą się do ±100% zakresu |
| Pomiar napięcia stałego w miliwoltach |
| Zakres |
Rozdzielczość |
Dokładność ±(% odczytu + zliczenia) |
| 600,0 mVdc |
0,1 mV |
±(0,1% + 1) |
| Pomiar prądu stałego i zmiennego |
| od 45 Hz do 1000 Hz dla prądu zmiennego |
| Zakres |
400 mA |
| Rozdzielczość |
0,1 mA |
| Dokładność ±(% odczytu + liczba wskazań) |
±(1,5% + 2)¹ |
| Spadek napięcia (typowy) |
2 mV/mA |
| Zakres |
60 mA |
| Rozdzielczość |
0,01 mA |
| Dokładność ±(% odczytu + liczba wskazań) |
±(1,5% + 2)¹ |
| Spadek napięcia (typowy) |
2 mV/mA |
| Prąd stały |
| Zakres |
400 mA |
| Rozdzielczość |
0,1 mA |
| Dokładność ±(% odczytu + liczba wskazań) |
±(0,2% + 2) |
| Spadek napięcia (typowy) |
2 mV/mA |
| Zakres |
60 mA |
| Rozdzielczość |
0,01 mA |
| Dokładność ±(% odczytu + liczba wskazań) |
±(0,2% + 2) |
| Spadek napięcia (typowy) |
2 mV/mA |
| Przeciążenie |
600 mA maksymalnie przez 2 minuty |
| Ochrona bezpiecznikiem dla wejścia mA |
0,44 mA, 1000 V, IR 10 kA |
| Konwersja prądu zmiennego |
Wejścia są sprzężone i skalibrowane do wartości RMS wejściowego sygnału sinusoidalnego |
| Konwersja True RMS odpowiada zakresowi od 5% do 100%. Współczynnik szczytu sygnału wejściowego może osiągać maksymalną wartość wynoszącą 3 dla 300 mA, malejąc liniowo do współczynnika szczytu <= 1,5 przy 600 mA. Dla przebiegu niesinusoidalnego należy dodać +(2% odczytu + 2% pełnego zakresu) przy współczynniku szczytu na poziomie 3. |
| ¹ przepustowość 1 kHz |
| Pomiar rezystancji |
| Zakres |
Rozdzielczość |
Dokładność +(% odczytu + liczba wskazań)¹ |
| 600,0 Ω |
0,1 Ω |
±(0,9% + 2) |
| 6,000 kΩ |
0,001 kΩ |
±(0,9% + 2) |
| 60,00 kΩ |
0,01 kΩ |
±(0,9% + 2) |
| 600,0 kΩ |
0,1 kΩ |
±(0,9% + 2) |
| 6,000 MΩ |
0,001 MΩ |
±(0,9% + 2) |
| 50,0 MΩ ² |
0,01 MΩ |
±(1,5% + 3) |
| Ochrona przed przeciążeniem |
1000 V rms lub dc |
| Napięcie testowe obwodu otwartego |
<8,0 V prądu stałego |
| Prąd zwarcia |
<1,1 mA |
¹ Dokładności odnoszą się do zakresu od 0% do 100%
² Do 80% wilgotności względnej |
| Test diody |
| Wskazanie dla testu diod |
Wyświetlany spadek napięcia: 0,6 V przy nominalnym prądzie testowym 1,0 mA: |
| Dokładność |
±(2% + 3) |
| Test ciągłości |
| Wskazanie ciągłości |
Sygnalizacja ciągłości dźwiękiem dla testu rezystancji poniżej 25 Ω i powyżej 100 Ω. Maksymalny odczyt: 1000 Ω. |
| Napięcie obwodu otwartego |
<8,0 V |
| Prąd zwarcia |
1,0 mA typowo |
| Ochrona przed przeciążeniem |
1000 V RMS |
| Czas reakcji |
>1 m s |
| Pomiary częstotliwości |
| Zakres |
Rozdzielczość |
Dokładność ±(% odczytu + liczba wskazań) |
| 99,99 Hz |
0,01 Hz |
±(0,1% + 1) |
| 999,9 Hz |
0,1 Hz |
±(0,1% + 1) |
| 9,999 kHz |
0,001 kHz |
±(0,1% + 1) |
| 99,99 kHz |
0,01 kHz |
±(0,1% + 1) |
| Czułość licznika częstotliwości |
| 600.0 mV AC |
Czułość V AC (sinusoida RMS)¹ od 5 Hz do 20 kHz |
100,0 mV |
| Czułość V AC (sinusoida RMS)¹ od 20 kHz do 100 kHz |
150,0 mV |
| Poziomy wyzwalania DC¹ do 20 kHz² |
brak |
| 6,0 V |
Czułość V AC (sinusoida RMS)¹ od 5 Hz do 20 kHz |
1,0 V |
| Czułość V AC (sinusoida RMS)¹ od 20 kHz do 100 kHz |
1,5 V |
| Poziomy wyzwalania DC¹ do 20 kHz² |
-400,0 mV i 2,5 V |
| 60,0 V |
Czułość V AC (sinusoida RMS)¹ od 5 Hz do 20 kHz |
10,0 V |
| Czułość V AC (sinusoida RMS)¹ od 20 kHz do 100 kHz |
36,0 V |
| Poziomy wyzwalania DC¹ do 20 kHz² |
1,2 V i 4,0 V |
| 600,0 V |
Czułość V AC (sinusoida RMS)¹ od 5 Hz do 20 kHz |
100,0 V |
| Czułość V AC (sinusoida RMS)¹ od 20 kHz do 100 kHz |
– |
| Poziomy wyzwalania DC¹ do 20 kHz² |
12,0 V i 40,0 V |
| 1000,0 V |
Czułość V AC (sinusoida RMS)¹ od 5 Hz do 20 kHz |
300,0 V |
| Czułość V AC (sinusoida RMS)¹ od 20 kHz do 100 kHz |
– |
| Poziomy wyzwalania DC¹ do 20 kHz² |
12,0 V i 40,0 V |
¹Maksymalne wejście dla określonej dokładności = 10 x zakres (1000 V maks.). Zakłócenia przy niskich częstotliwościach i amplitudach mogą mieć wpływ na dokładność
² Przydatne do 100 kHz z pełną skalą wejścia |
| Pojemność |
| Zakres |
Rozdzielczość |
Dokładność ±(% odczytu + liczba wskazań) |
| 1000 nF |
1 nF |
±(1,2% + 2) |
| 10,00 μF |
0,01 μF |
±(1,2% + 2) |
| 100,0 μF |
0,1 μF |
±(1,2% ±90 zliczeń) |
| 9999 μF |
1 μF |
±(1,2% ±90 zliczeń) |
| Pomiar temperatury |
| Zakres |
Rozdzielczość |
Dokładność ±(% odczytu + liczba wskazań)¹ |
| -40°C do 537°C |
0,1°C |
±(1% + 10 zliczeń) |
| -40°F do 998°F |
0,1 °F |
±(1% + 18 zliczeń) |
| ¹ Dokładności obejmują 90-minutowy czas ustalania po zmianie temperatury otoczenia, w której pracuje miernik |
| Specyfikacja izolacji |
| Zakres pomiarowy |
0,01 MΩ do 2 GΩ |
| Napięcia testowe |
50, 100, 250, 500, 1000 V |
| Dokładność napięć testowych |
+20%, -0% |
| Testowy prąd zwarcia |
1 mA nominalnie |
| Automatyczne rozładowanie |
Czas rozładowania < 0,5 sekundy dla °C = 1 µF lub mniej |
| Wykrywanie obwodu pod napięciem |
Blokada testu, jeśli napięcie na zacisku > 30 V przed rozpoczęciem testu |
| Maksymalna pojemność |
Działanie przy obciążeniu do 1 µF |
| Napięcie wyjściowe |
| 50 V (0% do +20%) |
Zakres wyświetlania |
0,01 do 6,00 GΩ |
| Rozdzielczość |
0,01 MΩ |
| Prąd testowy |
1 mA przy 50 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(3% + 5 zliczeń) |
| Zakres wyświetlania |
6,0 do 50,0 GΩ |
| Rozdzielczość |
0,1 MΩ |
| Prąd testowy |
1 mA przy 50 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(3% + 5 zliczeń) |
| 100 V (0% do +20%) |
Zakres wyświetlania |
0,01 do 6,00 GΩ |
| Rozdzielczość |
0,01 MΩ |
| Prąd testowy |
1 mA przy 100 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(3% + 5 zliczeń) |
| Zakres wyświetlania |
6,0 do 60,0 GΩ |
| Rozdzielczość |
0,1 MΩ |
| Prąd testowy |
1 mA przy 100 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(3% + 5 zliczeń) |
| Zakres wyświetlania |
60 do 100 GΩ |
| Rozdzielczość |
1 MΩ |
| Prąd testowy |
1 mA przy 100 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(3% + 5 zliczeń) |
| 250 V (0% do +20%) |
Zakres wyświetlania |
0,1 do 60,0 GΩ |
| Rozdzielczość |
0,1 MΩ |
| Prąd testowy |
1 mA przy 250 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(1,5% + 5 zliczeń) |
| Zakres wyświetlania |
60 do 250 GΩ |
| Rozdzielczość |
1 MΩ |
| Prąd testowy |
1 mA przy 250 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(1,5% + 5 zliczeń) |
| 500 V (0% do +20%) |
Zakres wyświetlania |
0,1 do 60,0 GΩ |
| Rozdzielczość |
0,1 MΩ |
| Prąd testowy |
1 mA przy 500 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(1,5% + 5 zliczeń) |
| Zakres wyświetlania |
60 do 500 GΩ |
| Rozdzielczość |
1 MΩ |
| Prąd testowy |
1 mA przy 500 kΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(1,5% + 5 zliczeń) |
| 1000 V (0% do +20%) |
Zakres wyświetlania |
0,1 do 60,0 GΩ |
| Rozdzielczość |
0,1 MΩ |
| Prąd testowy |
1 mA przy 1 MΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(1,5% + 5 zliczeń) |
| Zakres wyświetlania |
60 do 600 GΩ |
| Rozdzielczość |
1 MΩ |
| Prąd testowy |
1 mA przy 1 MΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(1,5% + 5 zliczeń) |
| Zakres wyświetlania |
0,6 do 2,0 GΩ |
| Rozdzielczość |
100 MΩ |
| Prąd testowy |
1 mA przy 1 MΩ |
| Dokładność pomiaru rezystancji ±(% odczytu + liczba wskazań) |
±(10% + 3 zliczeń) |
| Parametry ogólne |
| Maksymalne napięcie przyłożone do dowolnego zacisku |
1000 V |
| Temperatury przechowywania |
od -40°C do 60°C |
| Temperatury pracy |
od -20°C do 55°C |
| Współczynnik temperaturowy |
0,05 x (określona dokładność) na °C dla temperatur < 18°C lub > 28°C |
| Wilgotność względna |
bez kondensacji |
| 0% do 95% przy 10°C do 30°C |
| 0% do 75% przy 30°C do 40°C |
| 0% do 40% przy 40°C do 55°C |
| Wibracje |
Losowe, 2 g, 5-500 Hz według MIL-PRF-28800F, przyrząd klasy 2 |

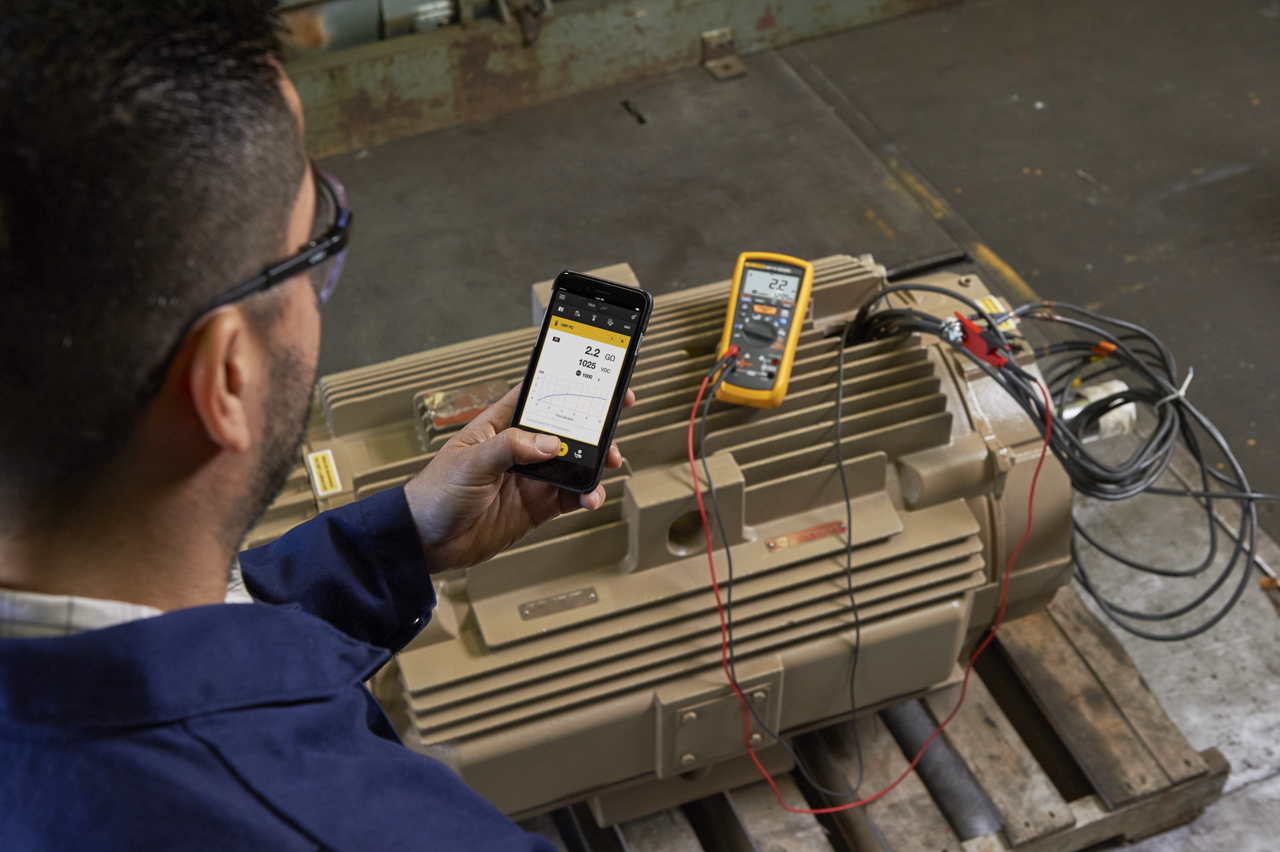

| Komunikacja za pośrednictwem częstotliwości radiowych |
Pasmo ISM 2,4 GHz |
| Certyfikacja dla częstotliwości radiowych |
FCC: T68-FBLE, IC: 6627A-FBLE |
| Zgodność elektromagnetyczna |
| Międzynarodowa |
IEC 61326-1:Przenośne środowisko elektromagnetyczne; IEC 61326-2-2 CISPR 11: Grupa 1, Klasa A |
| Grupa 1: Urządzenie umyślnie wytwarza i/lub wykorzystuje energię o częstotliwości radiowej powodującą zaburzenia przewodzone, która jest konieczna do wewnętrznego działania samego urządzenia. |
| Klasa A: Urządzenie może być stosowane we wszystkich instalacjach innych niż instalacje w mieszkaniach i tych zakładach, które są bezpośrednio podłączone do publicznej sieci zasilającej niskiego napięcia doprowadzonej do budynków mieszkalnych. Mogą wystąpić potencjalne trudności w zapewnieniu kompatybilności elektromagnetycznej w innych środowiskach ze względu na zakłócenia przewodzone, jak również emitowane. |
| Po połączeniu urządzenia z obiektem testowym poziom emisji może przekraczać wymogi CISPR 11. Wyposażenie może nie spełniać wymogów odporności tej normy, kiedy podłączone są przewody pomiarowe i/lub sondy pomiarowe. |
| Korea (KCC) |
Urządzenia klasy A (przemysłowe urządzenia radiowo-telewizyjne i telekomunikacyjne) |
| Klasa A: Urządzenie spełnia normy dla przemysłowego sprzętu elektromagnetycznego, o czym powinien wiedzieć zarówno sprzedawca, jak i operator. Urządzenie przeznaczone do użytku profesjonalnego, a nie domowego. |
| USA (FCC) |
47 CFR 15 część B. To urządzenie jest uznawane za zwolnione z klauzuli 15.103. |
| Klasa szczelności obudowy |
IEC 60529: IP40 (w spoczynku) |
| Normy |
| IEC 61010-1 |
Stopień zanieczyszczenia 2 |
| IEC 61010-2-033 |
CAT IV 600 V / CAT III 1000 V |
| Baterie |
4 baterie typu AA (IEC LR6) |
| Czas pracy na bateriach |
1000 godzina działania miernika; testowanie izolacji: miernik może przeprowadzić co najmniej 1000 testów izolacji na nowych bateriach alkalicznych w temperaturze pokojowej. Są to standardowe testy dla 1000 V i 1 MΩ z czasem pracy 5 s i 25 s przerwy. |
| Wymiary (wys. × szer. × dł.) |
5,0 x 10,0 x 20,3 cm (1,97 x 3,94 x 8,00 cali) |
| Waga |
550 g |
| Wysokość |
Praca |
2000 m n.p.m. |
| Przechowywanie |
12,000 m |
| Możliwości poza zasięgiem |
110% zakresu oprócz pojemności, dla której wartość graniczna wynosi 100% |
| Ochrona przed przeciążeniem częstotliwościowym |
<107 V Hz |
| Ochrona bezpiecznikiem dla wejścia mA |
0,44A, 1000 V, IR 10 kA |
PL
EN
