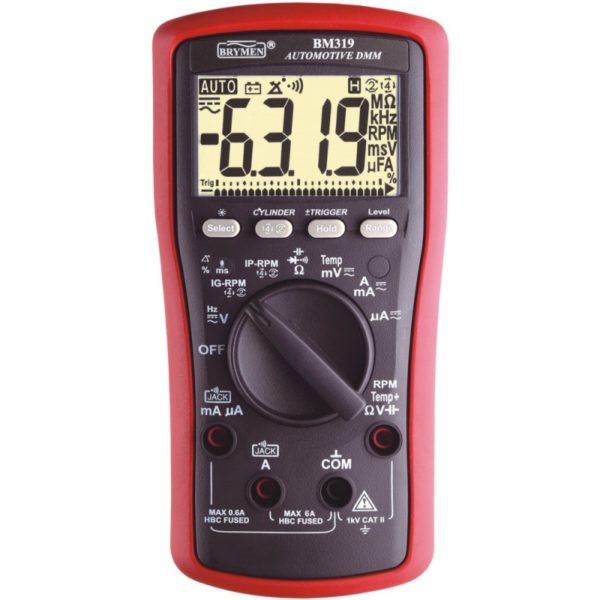

Opis

• DANE TECHNICZNE
  • • Cechy szczególne i funkcje specjalne
      • Wskaźnik analogowy BARGRAF
      • Automatyczna/ręczna zmiana zakresów pomiarowych
      • Pomiar temperatury
      • DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
      • °C/°F – wybór skali odczytu temperatury
      • Funkcja mikroamperomierza prądu stałego i zmiennego – pomiar małych prądów
      • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
      • Sygnalizacja nieprawidłowych połączeń
      • • DWELL – pomiar kąta zwarcia zapłonu
        • Test wtrysku jedno i wielopunktowego TBI i PFI
        • CYLINDER: wybór liczby cylindrów
        • RPM – pomiar prędkości obrotowej silników 4-suwowych i 2-suwowych
    • POMIARY I DOKŁADNOŚCI
      • Współczynnik temperaturowy:
        • nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
      • Dokładność:
        • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
    • Test ciągłości-


      Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
      10	200	600	600

    • • Czas odpowiedzi
        • <32ms
    • DCV – napięcie stałe-


      Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      60m	0,01m	0,4	3	10M	50p	600	600
      600m	0,1m	0,3	3	10M	50p	600	600
      6	0,001	0,4	3	10M	50p	1450	1050
      60	0,01	0,4	3	10M	50p	1450	1050
      600	0,1	0,4	3	10M	50p	1450	1050
      1000	1	0,7	3	10M	50p	1450	1050

    • ACV – napięcie przemienne-


      Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      60m	0,01m	2,0	5	50	500	10M	50p	600	600
      600m	0,1m	2,0	5	50	500	10M	50p	600	600
      6	0,001	2,0	5	50	500	10M	50p	1450	1050
      60	0,01	2,0	5	50	500	10M	50p	1450	1050
      600	0,1	2,0	5	50	500	10M	50p	1450	1050
      1000	1	2,2	5	50	500	10M	50p	1450	1050

    • DCA – prąd stały-


      Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [A]
      600u	0,1u	0,7	3	250	0,63
      6000u	1u	0,5	3	250	0,63
      60m	0,01m	0,7	3	2,5	0,63
      600m	0,1m	0,5	3	2,5	0,63
      6	0,001	0,7	3	0,03	6,3
      10	0,01	0,5	3	0,03	6,3

    • • • 6A – pomiar ciągły, 6-10A przez 30s z 5min przerwą na chłodzenie
    • ACA – prąd przemienny-


      Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [A]
      600u	0,1u	2,2	5	50	500	250	0,63
      6000u	1u	2,0	5	50	500	250	0,63
      60m	0,01m	2,2	5	50	500	2,5	0,63
      600m	0,1m	2,0	5	50	500	2,5	0,63
      6	0,001	2,2	5	50	500	0,03	0,63
      10	0,01	1,2	5	50	500	0,03	0,63

    • • • 6A – pomiar ciągły, 6-10A przez 30s z 5min przerwą na chłodzenie
    • Rezystancja-


      Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      600	0,1	0,5	6	0,45	600	600
      6k	0,001k	0,5	3	0,45	600	600
      60k	0,01k	0,5	3	0,45	600	600
      600k	0,1k	0,8	4	0,45	600	600
      6M	0,001M	1,0	5	0,45	600	600
      60M	0,01M	1,5	5	0,45	600	600

    • Pojemność-


      Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      6u	1p	2,0	5	600	600
      60u	10p	3,5	5	600	600
      600u	100p	3,5	5	600	600
      2000u	1u	4,0	5	600	600

    • • • Dokładność dla kondensatorów warstwowych lub lepszych
    • Częstotliwość-


      Zakres [Hz]	Dokładność	Czułość	Funkcja
      10-10k	0,1%+3c	0,5V	AC/DC 6V
      10-50k	0,1%+3c	5V	AC/DC 60V
      10-50k	0,1%+3c	50V	AC/DC 600V
      45-1k	0,1%+3c	500V	AC/DC 1000V

    • Temperatura-


      Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
      -50	1000	0,5	3	600	600

    • • Dokładność nie uwzględnia dokładności termopary
    • Test diod-


      Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
      <1,6VDC	0,50mA	1V	0,001V	1,0%+3c

    • DWELL – kąt zwarcia zapłonu-


      Zakres min. [°]	Zakres [°]	Rozdzielczość [°]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      0	360	0,1	1,2°/krpm	1	600	600
      0%	100%	0,1	0,04%/krpm/cyl	2	600	600

    • Test wtrysku paliwa TBI i PFI-


      Typ wtrysku	Zakres min	Zakres max	Dokładność	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      Jednopunkt	0,05ms	250,0ms	0,05ms+1c	600	600
      Jednopunkt	0,0%	100,0%	0,04%/krpm/cyl+2c	600	600
      Wielopunkt	0,05ms	250,0ms	0,05ms+1c	600	600
      Wielopunkt	0,0%	100,0%	0,04%/krpm/cyl+2c	600	600

    • Prędkość obrotowa-


      Typ silnika	Zakres min. [RPM]	Zakres max. [RPM]	Rozdzielczość [RPM]	Dokładność [%]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      4-suw*	240	20k	1	2RPM	600	600
      2-suw*	120	10k	1	2RPM	600	600
      2-suw M*	60	5k	1	2RPM	600	600
      4-suw	60	20k	1	2RPM	600	600
      2-suw	30	10k	1	2RPM	600	600
      2-suw M	15	5k	1	2RPM	600	600

    • • • 2-suw M – silniki dwusuwowe typu „waste ignition”
        • *) pomiar bezdotykowy sondą indukcyjną, pozostałe – pomiar dotykowy przewodami pomiarowymi
  • • Producent
      • Brymen
    • Kraj pochodzenia
      • Tajwan
    • Zgodność z normami
      • • Kat. II 1000V AC/DC
        • CSA C22.2 nr 61010-1-92
        • UL61010-1 (druga edycja)
        • PN-EN61010-1 (druga edycja)
        • IEC61010-1 (druga edycja)
    • Kompatybilność elektromagnetyczna
      • PN-EN61326-1
      • PN-EN55022
      • PN-EN61000-3-3
      • PN-EN61000-3-2
      • PN-EN61000-4-8
      • PN-EN61000-4-11
      • PN-EN61000-4-6
      • PN-EN61000-4-3
      • PN-EN61000-4-2
      • PN-EN61000-4-4
      • PN-EN61000-4-5
    • Certyfikaty
      • Oznakowanie CE (bezpieczeństwo i/lub EMC)
      • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
    • Ochrona przeciwprzepięciowa
      • 6,0kV (1,2/50μs SURGE)
• DANE OGÓLNE
  • Wyświetlacz
    • • Wyświetlacz LCD
        • 3 5/6 cyfry, maksymalne wskazanie 6000
        • Próbkowanie:
          • 5 razy/s
      • Wskaźnik analogowy – Bargraf
        • Liczba segmentów
          • 24
        • Próbkowanie
          • 40 rzy/s
      • Podświetlenie wyświetlacza / skali
  • Zasilanie
    • Bateryjne
      • baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03)
        • 2 szt.
      • Sygnalizacja wyczerpania baterii
        • poniżej napięcia ok. 2,4V
    • Automatyczne wyłączenie zasilania
      • po około 34min bezczynności
  • Warunki pracy:
    • 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
  • Warunki przechowywania:
    • -20°C÷60°C, wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
  • Maksymalna wysokość pracy:
    • 2000m n.p.m.
  • Stopień zanieczyszcz. środow. naturalnego
    • 2
  • Wymiary i masa-


    Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
    161	80	50	340g

• Wyposażenie standardowe
  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Sonda indukcyjna
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
• Wyposażenie opcjonalne
  • Sonda temperatury
    • TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4mm) [nr kat.602069]
  • BMH-01 – wieszak magnetyczny
