Opis produktu – BYO-20C – stół elektrotechniczny 2 kVA sterowany ekranem dotykowym, z wbudowanym obciążeniem rezystancyjnym

BYO-20C – stół elektrotechniczny 2 kVA sterowany ekranem dotykowym, z wbudowanym obciążeniem rezystancyjnym

Opis ogólny

BYO-20C to rozbudowana wersja stołu elektrotechnicznego 2 kVA, wyposażona w te same źródła zasilania i funkcje sterowania co BYO-20D, ale dodatkowo posiadająca wbudowane obciążenie rezystancyjne. Jest to stanowisko przeznaczone do ćwiczeń z elektrotechniki, maszyn elektrycznych, pomiarów parametrów obwodów, badania obciążeń oraz analizy mocy.

Wersja BYO-20C jest szczególnie użyteczna tam, gdzie poza samym źródłem zasilania wymagane jest również wbudowane, przełączalne obciążenie do badań praktycznych. W tabeli katalogowej wersja „C” jest oznaczona obecnością obciążenia rezystancyjnego „R”.

Konstrukcja stanowiska

BYO-20C jest stanowiskiem o mocy znamionowej 2000 VA / 2 kVA. W odróżnieniu od wersji BYO-20D, wykonanie BYO-20C obejmuje konfigurację z modułem obciążenia umieszczonym w części stanowiska.

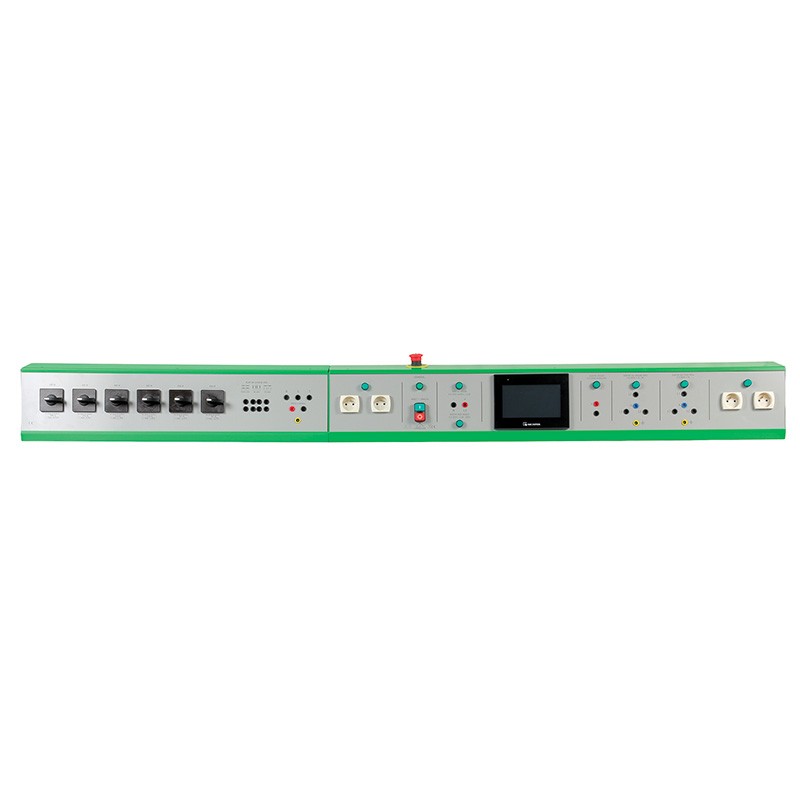

Konstrukcja obejmuje:

• blat laminowany 2000 × 750 mm,
• konsolę zasilającą z zaciskami bezpieczeństwa,
• zintegrowany panel dotykowy,
• szafkę zasilającą,
• szafkę / przestrzeń z modułem obciążenia rezystancyjnego,
• poprzeczki konstrukcyjne, w tym podnóżek,
• zabezpieczenia umieszczone za zamykaną przezroczystą osłoną,
• wyłącznik awaryjny,
• przyciski Start/Stop,
• gniazda 230 V,
• zintegrowane obciążenie rezystancyjne.

Tak jak w BYO-20D, wariant BYO oznacza kolorystykę RAL 2008 dla wybranych elementów konsoli / konstrukcji, z nogami w kolorze RAL 7016.

Parametry znamionowe i wyjściowe BYO-20C

Główne wyjście DC

Wyjście to nadaje się do ćwiczeń z obwodów prądu stałego, badania charakterystyk odbiorników DC oraz zasilania urządzeń laboratoryjnych wymagających regulowanego napięcia stałego.

Główne regulowane wyjście trójfazowe AC

To wyjście umożliwia prowadzenie ćwiczeń z trójfazowych układów zasilania, zasilania maszyn elektrycznych, pomiaru mocy trójfazowej oraz obserwacji zachowania odbiorników przy zmianie napięcia.

Pomocnicze wyjście DC

Pomocnicze wyjście jednofazowe AC

Stałe wyjście trójfazowe 3 × 400 V AC

Gniazda 230 V

Wbudowane obciążenie rezystancyjne

Najważniejszą różnicą względem BYO-20D jest obecność obciążenia rezystancyjnego.

Według karty katalogowej obciążenie składa się z drutu rezystancyjnego nawiniętego na rdzenie ceramiczne, zabezpieczonego przed utlenianiem. Do nastaw obciążenia służy 6 przełączników szybkiego rozłączania, przystosowanych również do pracy z obciążeniami indukcyjnymi.

Obciążenie może być zmieniane skokowo co 5%. Przełączniki znajdują się przy złączach wejściowych i łącznikach konfiguracyjnych, umożliwiających dobór trybu pracy obciążenia.

Obciążenie może być używane w konfiguracjach:

• jednofazowej,
• DC 240 V,
• trójfazowej 240 V AC,
• trójfazowej 400 V AC.

Dzięki temu BYO-20C pozwala nie tylko zasilać układy, ale również badać zachowanie źródeł i obwodów pod kontrolowanym obciążeniem.

Sterowanie z poziomu wyświetlacza dotykowego

BYO-20C posiada taki sam system sterowania dotykowego jak BYO-20D. Panel centralizuje obsługę stanowiska i pozwala na wygodne załączanie oraz nadzorowanie wyjść.

Z poziomu ekranu można aktywować:

• główne wyjście DC,
• główne wyjście trójfazowe AC,
• pomocnicze wyjście DC,
• pomocnicze wyjście jednofazowe AC,
• stałe wyjście trójfazowe 3 × 400 V AC.

Na stronie głównej ekran pokazuje aktywne wyjścia oraz wartości napięć. Wyjścia AC są oznaczone kolorem niebieskim, a wyjścia DC kolorem zielonym. Status wyjścia trójfazowego sieciowego prezentowany jest na czerwono.

Parametry prezentowane na ekranie

W trybie DC ekran prezentuje:

• napięcie,
• prąd,
• moc.

W trybie AC ekran prezentuje:

• napięcie,
• prąd,
• moc czynną,
• moc bierną,
• moc pozorną,
• współczynnik mocy cos φ.

Strona pomiarowa jest adaptacyjna, czyli wyświetla dane zależnie od tego, które wyjścia są aktywne. Jest to bardzo praktyczne podczas zajęć laboratoryjnych, ponieważ uczeń lub prowadzący widzi tylko istotne parametry aktualnie pracującego obwodu.

Eksport danych CSV

BYO-20C posiada port USB umożliwiający zapis punktów pomiarowych do pliku CSV. Pozwala to na:

• archiwizację wyników pomiarów,
• analizę przebiegów zmian wartości elektrycznych,
• przygotowanie sprawozdań,
• import wyników do arkusza kalkulacyjnego,
• porównywanie wyników dla różnych nastaw obciążenia.

Strona kalibracyjna

Ekran dotykowy posiada również stronę kalibracyjną z kontrolą dostępu. Umożliwia ona dostosowanie wartości prezentowanych na ekranie pomiarowym.

Zabezpieczenia i właściwości bezpieczeństwa

BYO-20C posiada następujące rozwiązania bezpieczeństwa:

• separację wyjść DC od sieci przez transformator bezpieczeństwa,
• zabezpieczenia przeciążeniowe,
• zabezpieczenia zwarciowe,
• wyłączniki magnetotermiczne,
• zamykaną przezroczystą osłonę aparatury zabezpieczeniowej,
• ograniczenie dostępu do zabezpieczeń,
• ochronę IP2X dla osłoniętych elementów,
• wyłącznik awaryjny z kluczem,
• pozytywne zatrzymanie bezpieczeństwa,
• sygnalizację obecności napięcia,
• blokadę jednoczesnej pracy określonych źródeł.

Zgodnie z kartą katalogową:

• główne wyjście DC i główne wyjście trójfazowe nie mogą pracować jednocześnie,
• pomocnicze wyjście DC i pomocnicze wyjście jednofazowe AC nie mogą pracować jednocześnie.

Możliwości dydaktyczne BYO-20C

Wersja BYO-20C pozwala na szerszy zakres ćwiczeń niż BYO-20D, ponieważ posiada wbudowane obciążenie rezystancyjne. Możliwe ćwiczenia obejmują:

• regulację napięcia DC i AC,
• pomiar napięcia, prądu i mocy,
• badanie obwodów prądu stałego pod obciążeniem,
• badanie obwodów jednofazowych i trójfazowych pod obciążeniem,
• analizę mocy czynnej, biernej i pozornej,
• analizę współczynnika mocy,
• badanie wpływu zmiany obciążenia na parametry zasilania,
• ćwiczenia z obciążeniem rezystancyjnym w krokach 5%,
• zasilanie i badanie odbiorników trójfazowych,
• rejestrację i eksport danych pomiarowych,
• przygotowanie dokumentacji laboratoryjnej na podstawie plików CSV,
• naukę bezpiecznej obsługi stanowiska z wieloma źródłami zasilania.
