Opis produktu – Wielozadaniowy kanał dydaktyczny – C4-MKII
Wielozadaniowy korytarz szkoleniowy Armfield został specjalnie zaprojektowany, aby zademonstrować zasady mechaniki płynów w przypadku zastosowania w konstrukcjach inżynierskich z przepływem w kanale otwartym.
Uwaga:
- Wersja MKII jest dostarczana jako akcesorium do stołu hydraulicznego F1-10 i może być używana z dowolnym ostatnio dostarczonym F1-10
- Dostępne w odcinkach roboczych o długości 2,5m i 5,0m
- Przezroczyste akrylowe boki, aby zapewnić widoczność sekcji roboczej
- System podnośników umożliwia regulację nachylenia dna kanału w zakresie od -1% do +3%
- Zbiornik wlotowy z układem uspokojenia przepływu
- Zawiera zwężkę Venturiego, jazy o ostrych i szerokich koronach, 2 poziomowskazy z noniuszem, regulowany jaz doczołowy i jaz kruszony
- Szeroka gama innych modeli dostępnych jako akcesoria.
- Opcjonalny przepływomierz
- Kompleksowa instrukcja obsługi
Wielozadaniowy korytarz szkoleniowy Armfield został specjalnie zaprojektowany, aby zademonstrować zasady mechaniki płynów w przypadku zastosowania w konstrukcjach inżynierskich z przepływem w kanale otwartym.

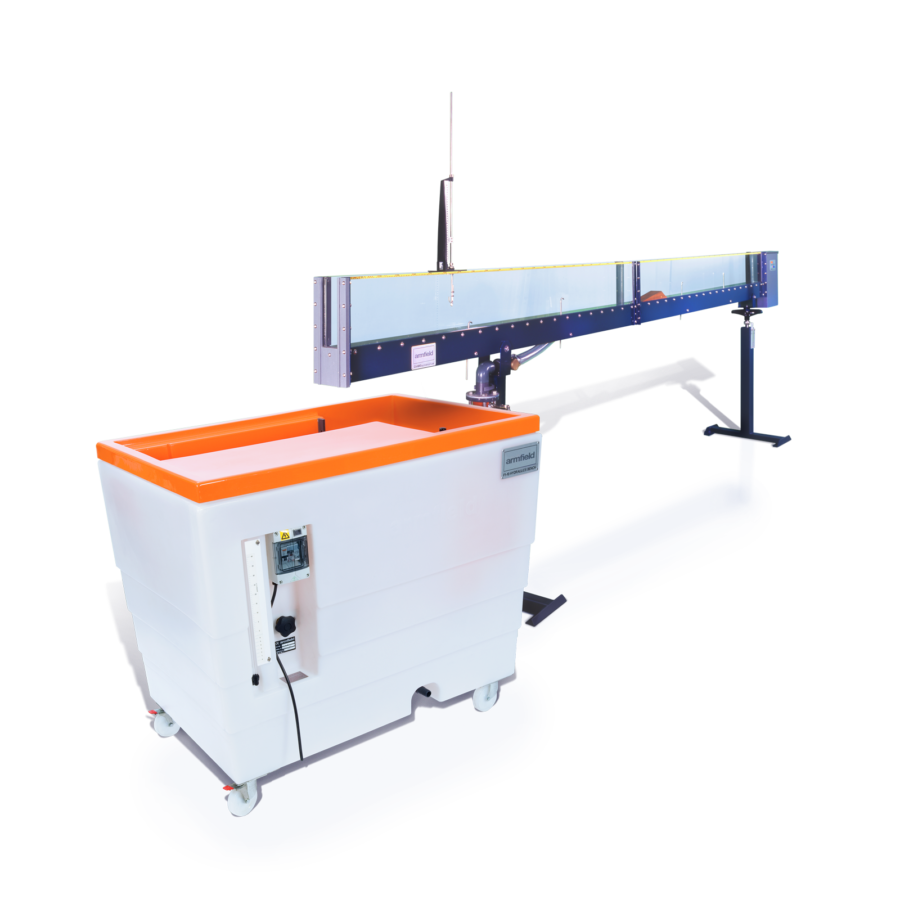

C4-MKII to mały otwarty kanał, dostępny w długościach 2,5 m lub 5,0 m, z przezroczystymi akrylowymi bokami sekcji roboczej, zapewniającymi pełną widoczność przepływu.
Kanał jest wyposażony w zbiornik wlotowy z PVC i jest przeznaczony do swobodnego odprowadzania do stołu hydraulicznego. Koryto jest zamontowane na sztywnej ramie i można go przechylać za pomocą skalibrowanego podnośnika, co umożliwia dokładną regulację nachylenia kanału.
Zbiornik wlotowy zawiera układ uspokajania, aby rozproszyć przepływ wody przed wejściem do kanału, zapewniając płynny, równomierny przepływ. Poziom w roboczej części koryta jest kontrolowany za pomocą jazu przelewowego (kłody odcinające) na końcu wylotowym.
Dostępne są króćce dociskowe i punkty mocowania modeli.
Skala wzdłużna umieszczona w górnej części kanału umożliwia dokładne ustawienie głębokościomierzy i rurek statycznych Pitota wzdłuż długości kanału.
Koryto jest przeznaczone do użytku ze standardową ławką hydrauliczną Armfield F1-10, która zapewnia przepływ pompowanej wody, zawór sterujący przepływem i zbiornik objętościowy do pomiaru przepływu.
Dostępny jest również opcjonalny przepływomierz, który można zamontować w C4-MKII, aby umożliwić wykonywanie bezpośrednich pomiarów przepływu.
Dostępne jest opcjonalne oprogramowanie edukacyjne (C4-MKII-ABASIC) oferujące kompletny pakiet zajęć dydaktycznych. Student ręcznie wprowadza dane do oprogramowania, które następnie można wykorzystać do obliczeń, przetwarzania danych i kreślenia wykresów.
Wymaga agregatu hydraulicznego F1-10
Dostępne eksperymenty
- Określenie zależności między spadkiem w górę a natężeniem przepływu dla wody przepływającej przez jaz Sharp Crested
- Obliczanie współczynnika przepływu i obserwować wzorce przepływu uzyskane przez jaz Sharp Crested
- Określenie zależności między spadkiem w górę a natężeniem przepływu dla wody przepływającej przez jaz Broad Crested (długi jaz podstawowy)
- Obliczanie współczynnika przepływu i obserwacja wzorców przepływu uzyskanych przez jaz Broad Crested (długi jaz podstawowy)
- Określenie zależności między spadkiem w górę a natężeniem przepływu dla wody przepływającej przez jaz Crump
- Określenie limitu modułowego i obserwowanie wzorców przepływu uzyskanych przez jaz Crump
- Wyznaczenie zależności między spadkiem w górę a natężeniem przepływu dla wody przepływającej pod zastawką (jaz podsiębierny)
- Obliczanie współczynnika spływu i obserwacja przebiegów przepływów uzyskanych pod zastawką (jaz dolny)
- Wyznaczenie zależności między głowicą górną a naporem na zastawkę (jaz podkopowy) dla wody przepływającej pod zastawką
- Określenie zależności między energią właściwą a upustem dla wody przepływającej pod jazem doczołowym
- Aby zbadać charakterystykę fali stojącej (odskoku hydraulicznego) wytwarzanego, gdy woda przepływa pod jazem dolnym i obserwować uzyskane wzorce przepływu
- Określenie zależności między spadkiem w górę a natężeniem przepływu dla wody przepływającej przez koryto Venturiego
- Obliczanie współczynników wypływu i obserwować wzorce przepływu uzyskane przez zwężkę Venturiego
- Określanie charakterystyki i obserwacja uzyskanych wzorców przepływu dla wody przepływającej przez przepust. Wymaga C4-62
- Aby obserwować wzorce przepływu uzyskane dla wody przepływającej wokół rozdzielaczy o różnych profilach. Wymaga C4-63
- Obserwować schematy przepływu związane z przepływem wody przez przelew zaporowy. Wymaga C4-64
- Aby określić zależność między wysokością napływu a natężeniem przepływu przez przelew syfonowy w warunkach pełnego zalewania „czarnej wody”. Wymaga C4-65
- Aby obliczyć współczynnik rozładowania i obserwować działanie syfonu podczas napełniania i odwadniania. Wymaga C4-65
- Do określenia zależności między wysokością podnoszenia a natężeniem przepływu przez syfon z regulacją pneumatyczną. Wymaga C4-65
- Aby obliczyć współczynnik wypływu i obserwować działanie syfonu regulowanego powietrzem podczas napełniania i odwadniania. Wymaga C4-65
- Aby określić zależność między głowicą wlotową a natężeniem przepływu pod bramką promieniową (Tainter Gate) w różnych warunkach pracy. Wymaga C4-66
- Oblicz współczynnik rozładowania w każdej pozycji bramki promieniowej. Wymaga C4-66
- Aby obserwować wzorce przepływu związane z przepływem wody przez różne profile złoża. Wymaga C4-68
- Określenie wpływu szorstkości złoża na głębokość wody przy różnych natężeniach przepływu i uzyskanie odpowiednich współczynników spełniających formułę Manninga. Wymaga C4-69
- Aby określić wpływ różnych reżimów falowych na różne wzorce przepływu. Wymaga C4-67
