Name: Chłodnictwo - trenażer pomp ciepła
Brand: Bedo

Opis produktu – Chłodnictwo – trenażer pomp ciepła

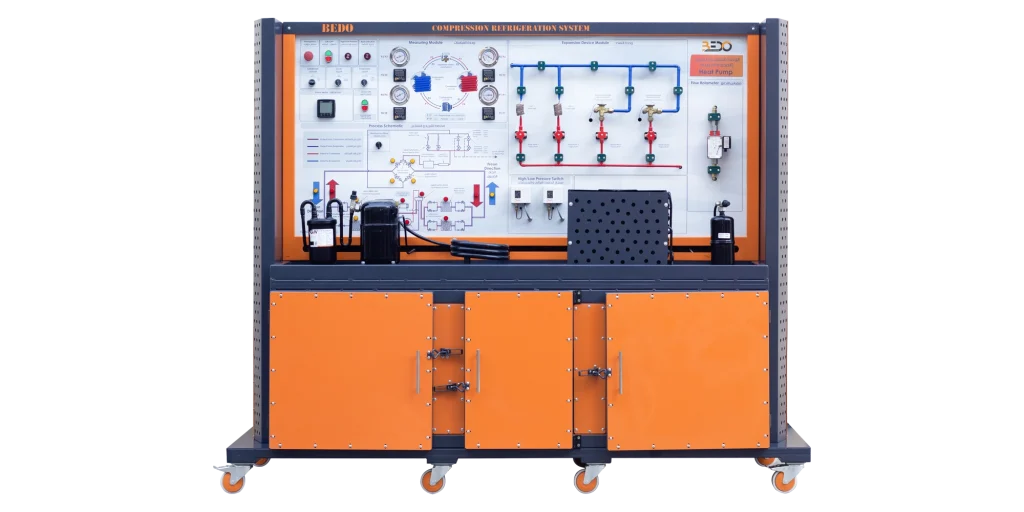

Trenażer chłodzenia/pomp ciepła (AR-007) został zaprojektowany w celu zademonstrowania podstawowego cyklu chłodzenia, podstawowego cyklu pompy ciepła i zmiany stanu czynnika chłodniczego podczas przechodzenia przez cykl chłodzenia lub pompę ciepła oraz pomiaru współczynnika działania dla cyklu chłodzenia i pompy ciepła z różnymi urządzeniami rozprężnymi i wymiennikami ciepła.

Dane techniczne

Sprężarka
- Napięcie/częstotliwość: 208-220V ~ 50Hz
- Wydajność chłodnicza: 7116 btu/h
- Temperatura otoczenia: 32°C
- Gaz powrotny: 15°C
- Temperatura cieczy: 45°C
Zakresy pomiarowe
- Ciśnienie: 0 ~ 35 bar.
- Temperatura: – 10º ~ 260ºC.
Zawory elektromagnetyczne
- Rozmiar: 3/8″ i 1/2″
- Zakres temperatur otoczenia [°C] [Max]: 80 °C.
- Zakres temperatur otoczenia [°C] [Min]: -40 °C.
- Częstotliwość [Hz]: 50 Hz.
- Zużycie energii: 12 W.
- Wilgotność względna [% RH] [Max]: 100 %.
- Wilgotność względna [% RH] [Min]: 0 %.
- Napięcie zasilania: 220 V.
- Zawór zwrotny
- Rozmiar: 3/8″.
Zawór zwrotny
- Zakres temperatur: – 20º ~ 80ºC.
- Maks. Ciśnienie robocze: 33 bary.
- Różnica ciśnień: 2,99 bara (min.).
Miernik niskiego ciśnienia
- -1 … 25 barów
Miernik wysokiego ciśnienia
- 0 … 35 barów
Akumulator
- Pojemność: 2. 35L
- Zakres temperatur: -35°C … 63°C
- Ciśnienie robocze: 32 bar
Przełącznik ciśnienia
- Zakres odcięcia: 0 … 7. 5 bar
- Zakres odcięcia: 8 … 32 bar

Zakres dostawy

Refrigeration – Heat Pump Trainer (AR – 007)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI-01)
System operacyjny PLC

Szczegóły techniczne

Trenażer posiada obieg chłodniczy/pompy ciepła, który składa się ze sprężarki, 2 skraplaczy, odbiornika, 4 różnych urządzeń rozprężnych, zaworu rewersyjnego i 2 parowników.
Trener posiada 2 parowniki: statyczny parownik powietrza i parownik z wymuszonym obiegiem powietrza.
Trener posiada 2 skraplacze; jeden jest chłodzony wymuszonym obiegiem powietrza, a drugi jest chłodzony wodą.
Parownik i skraplacz można wybrać za pomocą różnych zaworów elektromagnetycznych.
W przypadku korzystania z cyklu pompy ciepła można używać tylko skraplacza wymuszonego powietrzem, a drzwi komory muszą być otwarte, jeśli zostaną zamknięte, cykl zostanie zatrzymany
Używane urządzenie rozprężne można wybrać za pomocą zaworów ręcznych.
Zawór rewersyjny odwraca cykl między chłodzeniem a pompą ciepła i może być obsługiwany ręcznie.
Temperatury i wartości ciśnienia są mierzone w czterech różnych punktach cyklu po i przed parownikiem oraz po i przed skraplaczem.
Trener jest sterowany za pomocą przełączników elektrycznych na panelu sterowania.
Panel sterowania zawiera elektryczne przełączniki sterowania, wyświetlacze cyfrowe i schemat cyklu.
Przepływ objętościowy czynnika chłodniczego jest mierzony za pomocą rotametru.
Zmierzone temperatury są wyświetlane na 4 wyświetlaczach cyfrowych.
Zawory elektromagnetyczne są sterowane za pomocą przełączników na panelu sterowania, a zmierzone parametry są wyświetlane tylko na wyświetlaczach cyfrowych, gdzie uczestnik szkolenia ma ręcznie rejestrować zmierzone wartości i obliczać współczynnik działania.

Eksperymenty

Zrozumienie podstawowego cyklu chłodzenia/pompy ciepła.
Zrozumienie zmian, przez które przechodzi czynnik chłodniczy w cyklu chłodzenia lub pompy ciepła.
Wykres cyklu chłodzenia/grzania z różnymi wymiennikami na krzywej P-H.
Ocena współczynnika pracy C.O.P cyklu chłodniczego lub pompy ciepła przy użyciu różnych urządzeń rozprężnych.
Wykonanie następujących 6 eksperymentów z każdym z czterech urządzeń rozprężnych:
- Chłodzenie przy użyciu parownika z wymuszonym obiegiem powietrza, skraplacza powietrznego & wewnętrznie zrównoważony zawór rozprężny.
- Chłodzenie przy użyciu parownika z wymuszonym obiegiem powietrza, skraplacza wodnego i wewnętrznie zbalansowanego zaworu rozprężnego.
- Chłodzenie przy użyciu parownika statycznego, skraplacza wodnego i wewnętrznie zbalansowanego zaworu rozprężnego.
- Chłodzenie przy użyciu parownika statycznego, skraplacza powietrznego i wewnętrznie zbalansowanego zaworu rozprężnego.
- Grzanie przy użyciu parownika z wymuszonym obiegiem powietrza, skraplacza powietrznego & wewnętrznie zbalansowanego zaworu rozprężnego.
- Grzanie przy użyciu parownika z wymuszonym obiegiem powietrza, skraplacza wodnego & wewnętrznie zbalansowanego zaworu rozprężnego.
