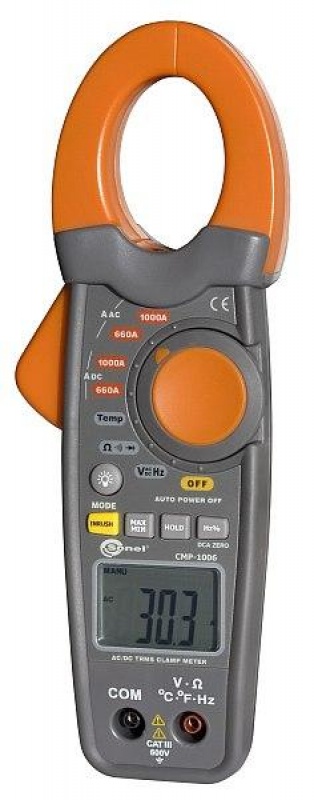

Cyfrowy miernik cęgowy CMP-1006 AC/DC

• Pomiar prądu przemiennego (TRUE RMS) i stałego do 1000A.
• Pomiar początkowego prądu rozruchowego (b. duża częstotliwość próbkowani – funkcja INRUSH).
• Pomiar napięcia stałego i przemiennego (TRUE RMS) do 600V.
• Pomiar rezystancji i test ciągłości połączeń:
  – dźwiękowa sygnalizacja ciągłości obwodu (dla wartości mniejszej od 40Ω).
• Pomiar temperatury (jednostki Fahrenheita i Celsjusza).
• Pomiar częstotliwości.
• Pomiar cyklu roboczego (wypełnienia).
• Test diod.
• Dodatkowo:
  – bezpieczne, izolowane szczęki pomiarowe,
  – automatyczny wybór zakresów z możliwością przełączania na tryb wyboru ręcznego,
  – funkcja „HOLD”, umożliwiająca zapamiętanie wyniku na wyświetlaczu,
  – podświetlany wyświetlacz LCD,
  – funkcja „DC ZERO” tryb pomiaru względnego dla prądu stałego – możliwość zerowania przyrządu w dowolnym momencie i powrotu do pomiaru w trybie bezwględnym,
  – zapamiętywanie wartości minimalnych i maksymalnych,
  – wskazanie przekroczenia zakresu,
  – auto wyłączanie.

Bezpieczeństwo elektryczne:

• kategoria pomiarowa: CAT III 600V wg PN-EN 61010-1:2004
• stopień ochrony obudowy wg PN-EN 60529: IP40

Pozostałe dane techniczne:

• maksymalna średnica przewodu: 34mm
• zasilanie miernika: bateria 9V typ 6LR61
• wyświetlacz: 6600 odczytów, podświetlany LCD
• test ciągłości: próg 40Ω; prąd pomiarowy < 0,5mA
• test diody:
  typowy prąd pomiarowy 0,3mA
  typowe napięcie obwodu otwartego < 3V DC
• wskazanie niskiego poziomu baterii: wyświetlony zostaje symbol ‘BAT’
• wskazanie przekroczenia zakresu: wyświetlony zostaje symbol ‘OL’
• częstotliwość pomiarów: 2 odczyty na sekundę, wartość nominalna
• INRUSH: czas integracji 100ms
• czujnik temperatury: sonda termoelektryczna typu K
• impedancja wejścia: 10MΩ (V DC i V AC)
• szerokość pasma AC: 50…400Hz (A AC i V AC)
• autowyłączanie po czasie: ok. 25 minut
• wymiary: 229 x 80 x 49 mm
• waga: 303 g
• zgodność z wymaganiami norm: PN-EN 61010-1:2002, PN-EN 61010-2-032
• standard jakości: ISO 9001

Nominalne warunki użytkowania:

• wewnętrzne średnice cęgów: Ø=36/52 mm
• temperatura pracy: +5…+50°C
• temperatura przechowywania: -20…+60°C
• wilgotność robocza:
  – maks. 80% do 31°C
  – zmniejszająca się liniowo do 50% przy 40°C
• wilgotność ładowania: <80%
• wysokość robocza: maks. 2000 m

Pomiar prądu stałego i przemiennego (TRUE RMS)

Pomiar napięcia stałego

Pomiar napięcia przemiennego (TRUE RMS)

Pomiar pojemności

Pomiar rezystancji (zabezpieczenie 500V DC lub AC RMS)

Pomiar rezystancji

Pomiar częstotliwości

Pomiar temperatury

Pomiar cyklu roboczego (wypełnienia)

• szerokość impulsu: 100μs…100ms,
• zakres częstotliwości: 30Hz…5kHz
•?czułość: 30Hz…5kHz: 10Vrms, 5kHz…15kHz: 40Vrms.

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
