Opis produktu – Demonstracja efektu Pockelsa na ścieżce wiązki konoskopowej

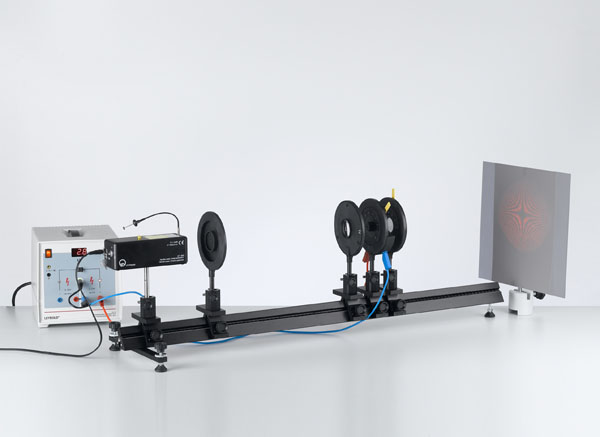

Eksperyment P5.4.5.1 demonstruje efekt Pockelsa w krysztale niobianu litu umieszczonym na ścieżce wiązki konoskopowej. Kryształ jest oświetlany rozbieżną, liniowo spolaryzowaną wiązką światła, a transmitowane światło jest oglądane za prostopadłym analizatorem. Oś optyczna kryształu, który jest dwójłomny nawet bez przyłożonego pola elektrycznego, jest równoległa do powierzchni padającej i wyjściowej; w rezultacie wzór interferencyjny składa się z dwóch zestawów hiperbol, które są obrócone względem siebie o 90xc2xb0. Jasne linie wzoru interferencyjnego są spowodowane promieniami świetlnymi, dla których różnica xcex94 między ścieżkami optycznymi promieni nadzwyczajnych i zwykłych jest całkowitą wielokrotnością długości fali xcexbb. Efekt Pockelsa zmienia różnicę głównych współczynników załamania światła,no –ne, a w konsekwencji położenie linii interferencyjnych. Gdy przyłożone jest tak zwane napięcie półfalowe Uxcexbb, xcex94 zmienia się o połowę długości fali. Ciemne linie interferencyjne przesuwają się do pozycji jasnych linii i odwrotnie. Proces ten powtarza się za każdym razem, gdy napięcie jest zwiększane o Uxcexbb.
’
