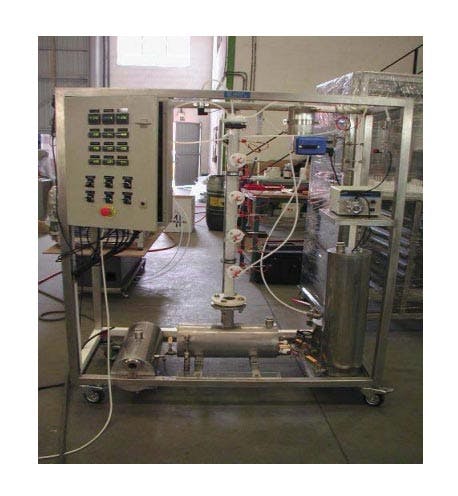

DESTYLACJA CIĄGŁA DL CH13

Opis produktu – DESTYLACJA CIĄGŁA DL CH13

Instalacja do destylacji ciągłej umożliwia badanie usuwania lotnej cieczy w celu wzbogacenia substancji rozpuszczonej; umożliwia pracę przy ciśnieniu atmosferycznym lub w depresji.
Za pomocą tego sprzętu możemy przeprowadzać badania, zmieniając główne zmienne wpływające na proces destylacji ciągłej:

• Temperatura zasilania na wlocie
• Moc grzewcza
• Dopływ cieczy
• Ciśnienie w kolumnie
• Stosunek refluksu
• Chłodzenie dopływu

DZIAŁANIE INSTALACJI / CECHY TECHNICZNE

Głównym elementem instalacji jest upakowana kolumna o średnicy 50 mm i wysokości 1100 mm, wykonana ze szkła o wysokiej wytrzymałości (borokrzemianowego).

Kolumny z wypełnieniem („wieże z wypełnieniem”) to kolumny o niskim stosunku średnicy do wysokości, wypełnione wewnątrz małymi elementami stałymi (w stosunku do średnicy kolumny).
Wypełniacze te są obojętne dla fazy cyrkulacyjnej i są rozmieszczone losowo lub w sposób uporządkowany.

Spadający na nie strumień cieczy rozbija się na kropelki i wchodzi w bliski kontakt z parą przepływającą w przeciwnym kierunku (przepływ przeciwny).

Istnieje wiele różnych rodzajów komercyjnych wypełniaczy, które charakteryzują się między innymi następującymi cechami: dużą powierzchnią na jednostkę objętości, niską wagą, dobrą wytrzymałością mechaniczną i tym, że składniki nie zlepiają się ze sobą.

Nasza wypełniona kolumna jest dostarczana z 5 mm borokrzemianowymi pierścieniami Raschiga.
Opary wydzielające się podczas destylacji przechodzą do głowicy destylacyjnej wyposażonej w sondę temperatury.
Głowica ta jest odpowiedzialna za rozprowadzanie oparów przed ich skropleniem.
Jest ona używana z zaworem elektromagnetycznym i elektronicznym zegarem w celu uzyskania automatycznej i precyzyjnej kontroli współczynnika refluksu.

Zawór szklany, który określa stosunek refluksu, jest napędzany przez zawór elektromagnetyczny.
W położeniu spoczynkowym cała para jest skraplana w głowicy skraplacza i powraca do kolumny jako refluks, natomiast gdy zawór jest zawieszony, para jest oddzielana jako destylat przez skraplacz i zbierana w kolektorze z podziałką o pojemności 1 l oraz w kolbie.

Ogrzewanie kolumny odbywa się od podstawy w kotle ze stali nierdzewnej AISI-316 o pojemności 20 litrów i rezystancji zanurzeniowej 5 kW, wyposażonym w przelew z koncentrycznym rurowym wymiennikiem ciepła, który chłodzi pozostałości kotła przed ich ewakuacją, alarm niskiego poziomu i system kontroli mocy grzewczej.

Frakcja pozostałości przelewająca się z kotła jest przechowywana w zbiorniku ze stali nierdzewnej o pojemności 10 l, który będzie hermetycznie zamknięty w celu utrzymania warunków próżniowych przez cały proces; będzie on komunikował się przez zawór z pojemnikiem z podziałką o pojemności 4 l.

Pasza jest przechowywana w zbiorniku z tworzywa sztucznego i jest wprowadzana do wieży destylacyjnej za pomocą pompy dozującej o regulowanym i maksymalnym przepływie 15 l/h.
Posiada ona rotametr do regulacji i kontroli szybkości podawania.

Przed wejściem do kolumny destylacyjnej wsad przechodzi przez grzałkę wyposażoną w rezystor, sondę temperatury Pt100 i regulator PID do wstępnego podgrzewania wsadu.
Aby zbadać destylację przy niskim ciśnieniu, instalacja posiada system próżniowy, który umożliwia pracę przy ciśnieniu 200 mbar; ciśnienie robocze może być monitorowane i kontrolowane dzięki manometrowi i falownikowi.

Próżnię uzyskuje się za pomocą pompy z pierścieniem cieczowym.
