Opis
Eksperymenty są przeprowadzane przy użyciu transformatorów na panelach eksperymentalnych w ramach panelowych.
Cele
- Środki ochronne i bezpieczeństwo elektryczne
- Ustawianie systemów wytwarzania energii zgodnie ze schematami obwodów
- Używanie komercyjnych multimetrów ręcznych
Transformatory są układami sprzężonymi magnetycznie używanymi do przekształcania napięć AC lub dopasowywania impedancji. Transformatory mogą być zatem wykorzystywane przede wszystkim do pomiaru lub wytwarzania energii elektrycznej. Niniejsze ćwiczenia praktyczne dotyczą wyłącznie transformatorów wykorzystywanych do wytwarzania energii. Moc znamionowa transformatorów może wynosić od kilku mVA do kilku MVA. Rozmiar i konstrukcja również mają istotny wpływ na wartości znamionowe transformatora. Transformatory są uważane za maszyny elektryczne, mimo że nie zawierają ruchomych części. Uzwojenia transformatorów trójfazowych mogą być połączone w różnych konfiguracjach obwodów.
Transformator toroidalny ma kształt pierścienia. Rdzeń może być wykonany z miękkiego żelaza lub materiału ferrytowego. Kształt ten oznacza, że rozproszenie magnetyczne jest bardzo niewielkie. Proces produkcji uzwojeń jest jednak bardziej złożony niż w przypadku konwencjonalnych typów transformatorów. Prąd włączenia transformatorów toroidalnych może być bardzo wysoki i w praktyce musi być ograniczony za pomocą odpowiednich środków.
Ten indywidualny zestaw urządzeń umożliwia pomiar transformatorów toroidalnych pod obciążeniem (rezystancyjnym, indukcyjnym, pojemnościowym).
Grupą docelową są praktykanci i studenci energetyki. Kurs oferuje eksperymenty na poziomie średniozaawansowanym dla szkół zawodowych i licencjackich.
Tematyka
- Równanie napięcia i obwód zastępczy
- Pomiar bez obciążenia, z obciążeniem i ze zwarciem
- Wyznaczanie indukcyjności własnej, sprzężenia magnetycznego i upływności
- Straty, zmiany napięcia i sprawności

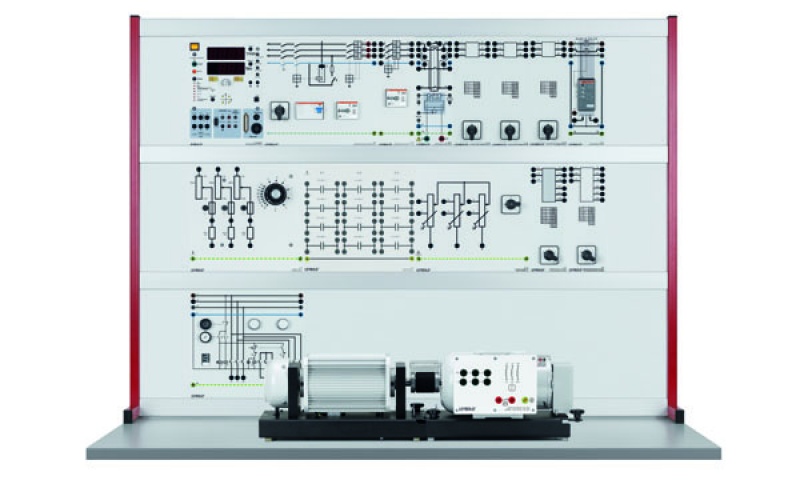

Podobne do ilustracji
