Opis

System meblowy EcoTec: 3 HU / 6 HU / 19 – ELABO

Kanał zasilający do zamontowania płyt zasilających systemu 3 HU

Cechy:

• Kanał wykonany jest z aluminium i jest mocowany bezpośrednio do blatu stołu
• Kanał można wyposażyć w gotowe płyty zasilające firmy ELABO o wysokości 3 HU (1 HU = 44,45 mm) i o szerokości montażowej będącej wielokrotnością 1 HP (1 HP = 0,2″ = 5,08 mm)
• Przepusty kablowe z boku i pod spodem ułatwiają prowadzenie przewodów
• Możliwość zastosowania gotowego okablowania 3-fazowego
• Szerokość: 2000 mm, 1800 mm, 1600 mm, 1500 mm, 1200 mm
• Głębokość: 160 mm
• Wysokość: 142 mm

Rack do mocowania urządzeń 3 HU / 19″

Cechy:

• Rack umożliwia zamontowanie urządzeń elektrycznych o wysokości 3 HU (1 HU = 44,45 mm) i o szerokości montażowej będącej wielokrotnością 1 HP (1 HP = 0,2″ = 5,08 mm) w tym systemów 19″
• Obudowa rack-a w większej części wykonana jest z płyty wiórowej oraz aluminium i mocowana jest bezpośrednio do blatu stołu
• Zdejmowana, aluminiowa tylna ściana ułatwia dostęp przy podłączaniu instalowanego sprzętu
• Wychylenie instalowanych urządzeń od pionu poprawia ergonomię pracy ze sprzętem
• Możliwość zamontowania nadstawki kolumnowej (4 rzędy mocowań o szerokości 60 HP każdy)
• Szerokość nadstawki: 2000 mm (384 HP), 1800 mm (342 HP), 1600 mm (304 HP), 1500 mm (282 HP), 1200 mm (222 HP), 900 mm (162 HP)
• Głębokość nadstawki: 300 mm / 320 mm
• Wysokość nadstawki: 207 mm
• Wymiary nadstawki kolumnowej (wys. x gł. x wys.): 353 mm x 320 mm x 569 mm

Rack do mocowania urządzeń 6 HU / 19″

Cechy:

• Rack umożliwia zamontowanie urządzeń elektrycznych firmy ELABO o wysokości 6 HU (1 HU = 44,45 mm) oraz o szerokości montażowej będącej wielokrotnością 1 WU
• Możliwość montowania urządzeń o wysokości 3 HU w dwóch rzędach przy pomocy specjalnej kasety
• Obudowa systemu w większej części wykonana jest z płyty wiórowej i montowana jest bezpośrednio do blatu stołu
• Łatwe podłączenie zasilania do instalowanych urządzeń dzięki gotowym złączom w rack-u
• Wychylenie instalowanych urządzeń od pionu poprawia ergonomię pracy ze sprzętem
• Możliwość zamontowania nadstawki narożnej
• Dostępne są nadstawki o szerokościach od 2000 mm (16 WU) do 627 mm (5 WU)

Rack 6 HU / 19″ w wersji narożnej (dostępny dla narożników łączących stoły o głębokości 1000 mm i 900 mm).

Rack 6 HU / 19″ w wersji narożnej na stół (szerokość montażowa 8 WU).

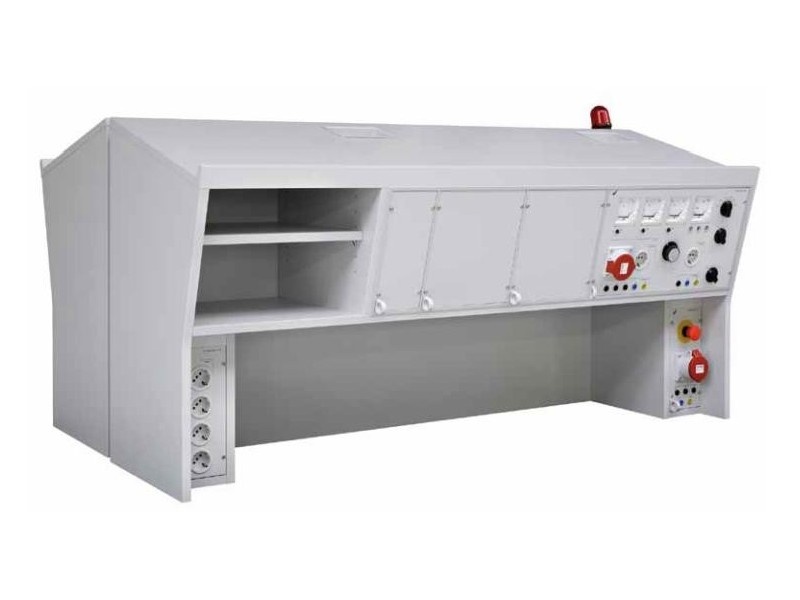

Rack z półką funkcyjną 6 HU / 19″

Cechy:

• Maksymalne wykorzystanie miejsca na stole pomiarowym dzięki umieszczeniu rack-a głównego na wysokości 323 mm nad blatem stołu
• Możliwość zamontowania urządzeń elektrycznych (pomiarowych i testowych) o wysokości 6 HU (1 HU = 44,45 mm) oraz o szerokości montażowej będącej wielokrotnością 1 WU
• W dolnej części stojaka po dwóch stronach znajdują się wnęki do montażu urządzeń systemu 6 HU o szerokości montażowej 1 WU np: zasilacze, gniazda zasilające, lutownice itp.
• Górna część rack-a zakończona jest pochyloną półką z wystającą krawędzią zapobiegającą zsuwaniu się urządzeń z półki
• Urządzenia ustawione na półce jak i zamontowane w rack-u pochylone są w stronę operatora w celu uzyskania lepszej ergonomii obsługi
• Łatwe podłączenie zasilania do instalowanych urządzeń dzięki gotowym złączom w rack-u oraz gniazdom zasilającym wyprowadzonym w półce
• Szerokość: 2000 mm (16 WU), 1800 mm (15 WU) , 1600 mm (13 WU), 1500 mm (12 WU), 1200 mm (10 WU)
• Głębokość: 470 mm / 380 mm
• Wysokość: 755 mm

Rack z półką funkcyjną 6 HU/19″ w wersji narożnej (dostępne są dla narożników łączących stoły o szerokości 1000 mm i 900 mm).

Rack do mocowania urządzeń o wysokości 6 HU i 9 HU zgodnych z standardem 19″

Cechy:
