F1-12 – Ciśnienie hydrostatyczne

Opis produktu – F1-12 – Ciśnienie hydrostatyczne

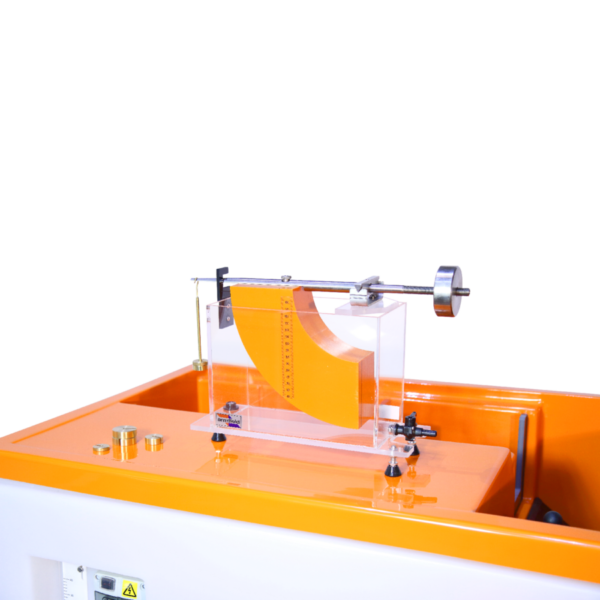

Przystawka do pomiaru ciśnienia hydrostatycznego została zaprojektowana w celu określenia naporu statycznego wywieranego przez płyn na zanurzoną powierzchnię i umożliwia porównanie zmierzonej wielkości i położenia tej siły z prostą teorią. Produkowany kwadrant jest zamontowany na ramieniu balansu, które obraca się na krawędziach noża. Krawędzie noża pokrywają się ze środkiem łuku kwadrantu. Oznacza to, że gdy kwadrant jest zanurzony, jedyną siłą, która powoduje moment wokół krawędzi noża, jest siła hydrostatyczna działająca na powierzchnię czołową kwadrantu.

Przystawka do pomiaru ciśnienia hydrostatycznego została zaprojektowana w celu określenia naporu statycznego wywieranego przez płyn na zanurzoną powierzchnię i umożliwia porównanie zmierzonej wielkości i położenia tej siły z prostą teorią.

Produkowany kwadrant jest zamontowany na ramieniu balansu, które obraca się na krawędziach noża. Krawędzie noża pokrywają się ze środkiem łuku kwadrantu. Oznacza to, że gdy kwadrant jest zanurzony, jedyną siłą, która powoduje moment wokół krawędzi noża, jest siła hydrostatyczna działająca na powierzchnię czołową kwadrantu.

Ramię balansowe zawiera wieszak na dostarczone obciążniki i regulowaną przeciwwagę.

Ten zespół jest montowany na szczycie akrylowego zbiornika, który można wypoziomować za pomocą przykręcanych nóżek. Prawidłowe ustawienie jest wskazywane na okrągłej poziomicy zamontowanej na podstawie zbiornika. Wskaźnik umieszczony z boku zbiornika pokazuje, kiedy ramię równoważące jest ustawione poziomo. Woda jest dodawana do zbiornika za pomocą elastycznej rurki i może być spuszczana przez zawór z boku zbiornika.

Poziom wody jest wskazany na skali z boku ćwiartki.
