Przepływ przez jazy – F1-13

Opis produktu – Przepływ przez jazy – F1-13

Przepływ przez jazy składa się z pięciu podstawowych elementów używanych w połączeniu z kanałem przepływowym w uformowanym blacie stołu hydraulicznego.

Akcesorium Flow Over Weirs składa się z pięciu podstawowych elementów, używanych w połączeniu z kanałem przepływowym, w uformowanym blacie stołu hydraulicznego. Dostarczono dwie płyty jazowe o różnych kształtach, umożliwiające zapoznanie się i porównanie z teorią.

Szybkozłączka w podstawie kanału jest odkręcana, a na jej miejsce wkręcana jest dysza podająca.

W szczelinach w ścianach kanału znajduje się przegroda uspokajająca. Połączenie dyszy wlotowej i przegrody uspokajającej zapewnia płynne warunki przepływu w kanale.

Hak noniuszowy i sprawdzian punktowy są zamontowane na wsporniku oprzyrządowania, który znajduje się w bocznych kanałach uformowanego blatu. Nośnik można przesuwać wzdłuż kanałów do wymaganej pozycji pomiarowej.

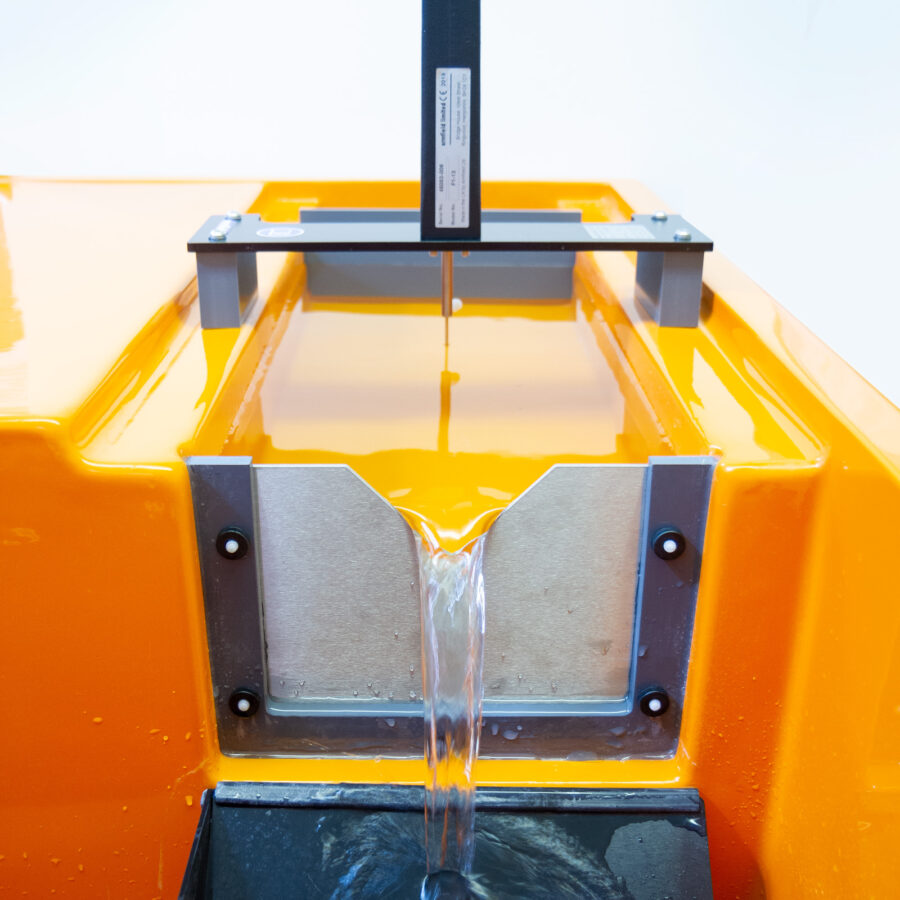

Badany jaz z karbem prostokątnym lub karbem V jest mocowany do nośnika jazu w kanale za pomocą nakrętek motylkowych. Płyty przelewowe ze stali nierdzewnej zawierają kołki uwięzione, które ułatwiają montaż.

Dostępne zaawansowane jazy F1-13a: informacje u sprzedawcy
