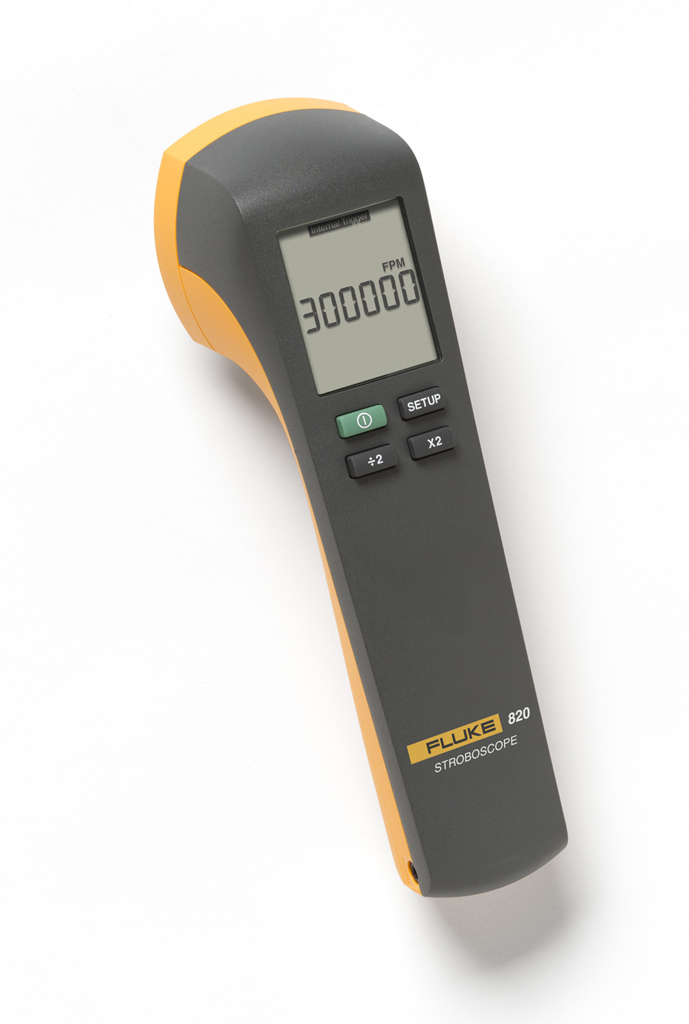

Fluke 820-2 LED miernik stroboskopowy

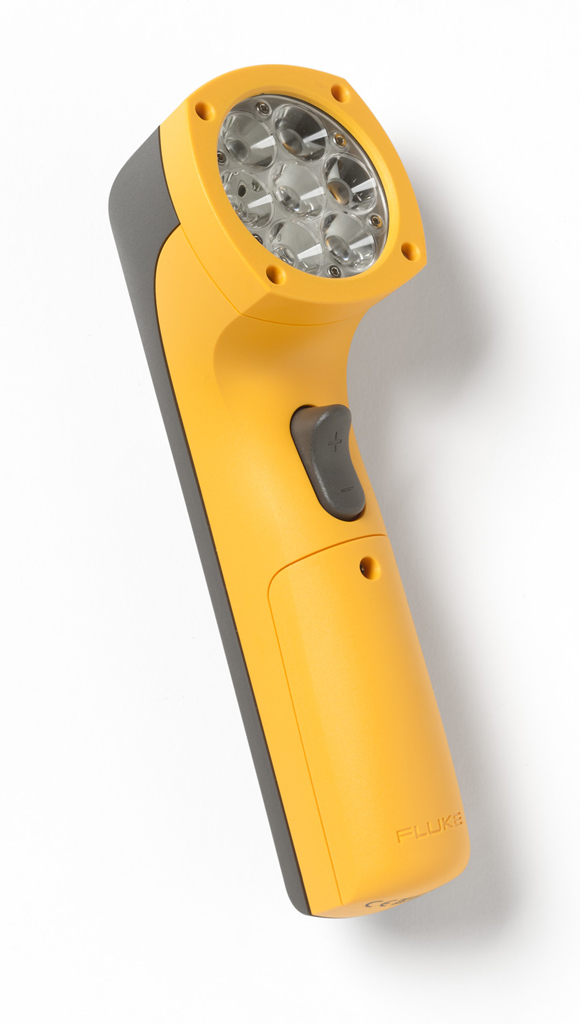

• Matryca o wysokiej intensywności z 7 diodami LED – 4800 luksów przy 6000 mignięć na minutę z 30 cm
• Mocne źródło stałego światła w postaci diod LED o jednolitej charakterystyce migania pozwala osiągać bardzo wysoką częstotliwość błysków: od 30 do 300 000 mignięć na minutę.
• Cyfrowa modulacja szerokości impulsu częstotliwości zapewnia doskonały widok nawet przy dużych szybkościach
• Wzmocniona, wytrzymała konstrukcja wykorzystuje stabilne diody LED, w których nie ma żarników, gazu, próżni ani szkła — wytrzymałość na upadek z 1 metra
• Kwarcowy system kontroli dokładności gwarantuje wysoką dokładność: 0,02% (+/- 1 cyfra)

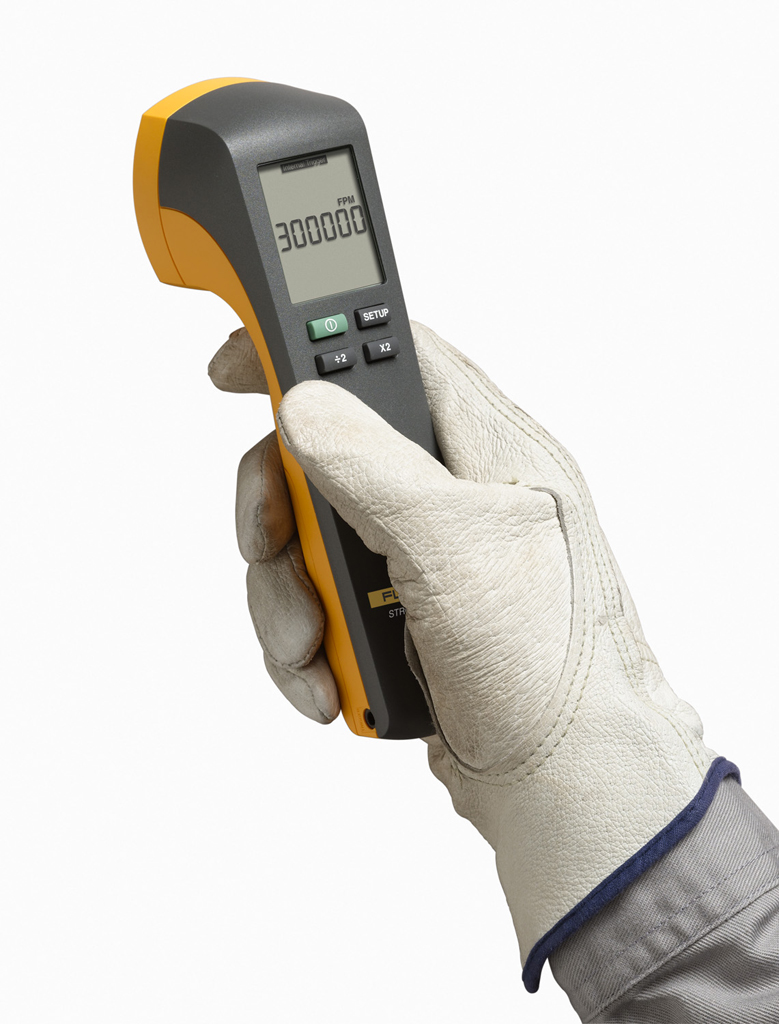

• Wielowierszowy wyświetlacz LCD
• Umożliwia pomiar prędkości obrotowej maszyn bez fizycznego kontaktu i stosowania taśmy odblaskowej
• Programowana na bieżąco częstotliwość błysków w celu oglądania pracujących trybów, powierzchni tnących, mechanizmów działających w powtarzalny sposób i powolnych zmian parametrów pracy sprzętu
• Prosta obsługa przez naciskanie przycisków, w trym przyciski 2x i ÷2 do łatwych korekt

Regulowany czas mignięć

W przypadku większości zastosowań standardowy czas mignięć zapewnia odpowiednie rezultaty i nie wymaga dostosowania. Jednak w sytuacjach, gdy występuje większa prędkość obrotowa lub poruszają się duże obiekty, co powoduje znaczne prędkości powierzchni, regulacja czasu mignięć jest potrzebna. Ruch elementów poruszających się z bardzo dużą szybkością może być widoczny w czasie trwania pojedynczego mignięcia, przez co uzyskany obraz może wydawać się rozmazany. Skrócenie czasu mignięcia redukuje to zjawisko, zwiększając jednocześnie przejrzystość obrazu.

Typowe zastosowania miernika 820-2

Miernik stroboskopowy Fluke 820-2 LED to nie tylko przyrząd do pomiarów prędkości obrotowej bez fizycznego kontaktu z urządzeniem. Jest to też doskonały przyrząd diagnostyczny, którym można badać m. in.:

• Urządzenia napędzane pasami — wentylatory i pompy HVAC
• Łożyska wałeczkowe, wały napędowe, tryby kół zębatych i inne części maszyn
• Sprzęgła i koła zębate
• Fundamenty — wibracje będące efektem rezonansu
• Zużycie lub uszkodzenia kabli i rur
• Procesy mieszania i dozowania

Dodatkowo miernik stroboskopowy LED może zastąpić laserowy tachometr przy pomiarach szybkości. Aby użyć miernika stroboskopowego, sprawdzany element musi być widoczny i musi mieć znak identyfikujący, który można wykorzystać jako punkt odniesienia. Stroboskopowy tachometr jest bardzo przydatnym przyrządem, ponieważ nie zawsze można uzyskać dostęp do wału napędowego, aby przykleić taśmę odblaskową, która jest potrzebna do zastosowania tachometru laserowego. W takiej sytuacji tachometr wymagający fizycznego kontaktu z ruchomym wałem również się nie przyda. Natomiast przy użyciu stroboskopu można „spowolnić” wał do 30 obr./min (mignięć na minutę).

Zastosowania miernika 820-2:

• Turbiny o często zmienianej szybkości
• Napędy o zmiennej prędkości, lecz stałej częstotliwości
• Określanie prędkości obrotowej pasa napędowego i wykrywanie poślizgów
• Oglądanie części maszyn — łopat wentylatorów, pomp łopatkowych, sprężarek śrubowych i trybów kół zębatych
• Pomiar szybkości obrotowej (obr./min) i częstotliwości
• Wykrywanie poślizgów
