Opis produktu – Fluke NORMA 6000 przenośny analizator zasilania
Przenośne analizatory zasilania Fluke Norma serii 6000
Przenośne, szerokopasmowe, precyzyjne analizatory mocy Fluke Norma serii 6000 zapewniają większą niż kiedykolwiek wcześniej swobodę wykonywania precyzyjnych pomiarów mocy w dowolnym miejscu — w laboratorium lub w terenie. Zaprojektowane z myślą o przenośności, lekkie, zasilane bateryjnie przyrządy z serii Fluke 6000 eliminują konieczność noszenia w terenie dużych, delikatnych i drogich analizatorów, umożliwiając wykonywanie pomiarów bezpośrednio przy obciążeniu w niemal każdym środowisku. Dokonując pomiarów bezpośrednio przy obciążeniu, możesz dowiedzieć się, jak sprzęt działa w rzeczywistych warunkach, z rzeczywistymi zmiennymi, a nie tylko na stanowisku testowym lub w laboratorium.

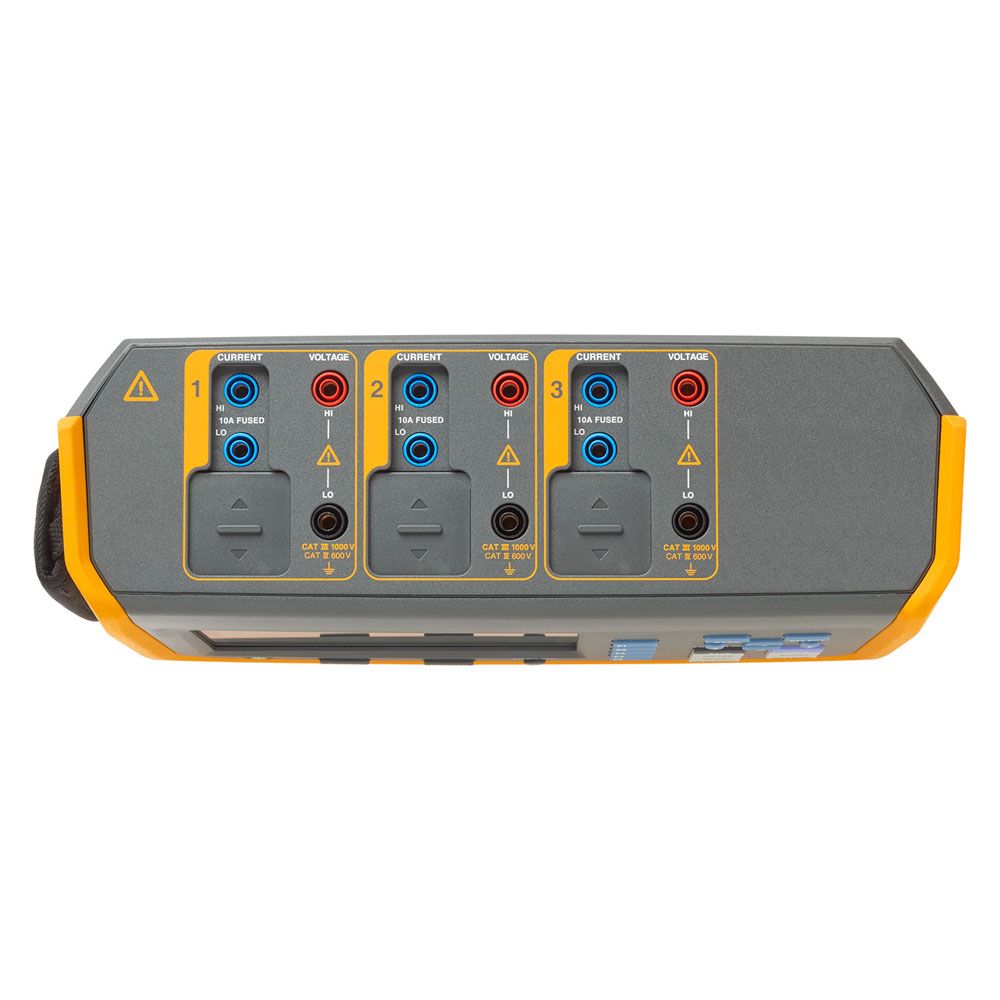

Analizator mocy Fluke 6003
Fluke 6003 zawiera trzy kanały pomiarowe, z których każdy zawiera wejście napięciowe i prądowe, dzięki czemu idealnie nadaje się do pomiarów mocy trójfazowej.

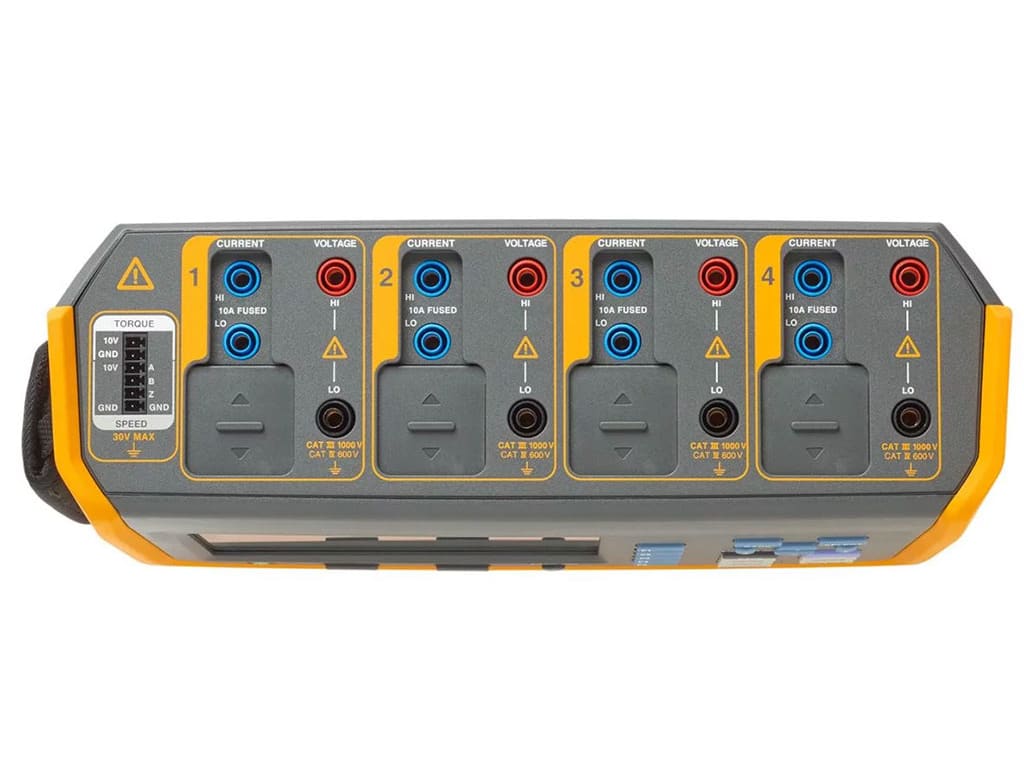

Analizator mocy Fluke 6004
Fluke 6004 zawiera cztery kanały pomiarowe, które umożliwiają jednoczesny pomiar mocy trójfazowej i prądu stałego, co umożliwia pomiary wydajności falownika w czasie rzeczywistym w rzeczywistych warunkach.
Analizator mocy Fluke 6003+ i Fluke 6004+
Modele Fluke 6003+ i 6004+ dodają możliwość pomiaru parametrów mechanicznych, takich jak prędkość i moment obrotowy (za pomocą oddzielnych przetworników), aby określić stosunek sprawności elektrycznej do mechanicznej obciążenia w różnych typowych trybach pracy.
Po dodaniu opcjonalnych akcesoriów pomiarowych można wykonywać pomiary nawet do 1500 V DC i 2000 A AC+DC na przewodach o średnicy do 52 mm. Kompaktowa, zasilana bateryjnie konstrukcja instrumentu w połączeniu z szerokopasmową charakterystyką częstotliwościową sprawia, że wykonywanie pomiarów w trudno dostępnych systemach, takich jak układy napędowe z falownikiem, układy konwersji prądu stałego na prąd przemienny i prąd stały na prąd zmienny oraz silniki elektryczne, jest łatwiejsze niż kiedykolwiek wcześniej, bez wyjmowania ich z praca. Wykonywanie tych pomiarów w terenie upraszcza procesy rozwiązywania problemów i pomiaru wydajności bez poświęcania czasu sprawności, zapewniając dokładniejsze wyniki testów, które pozwolą odkryć, czy obciążenia działają tak skutecznie i wydajnie, jak powinny.
- Przenośny i łatwy w instalacji w ciasnych przestrzeniach — tylko 9,6 cm grubości.
- Działaj nieprzerwanie do 10 godzin bez zewnętrznego źródła zasilania, korzystając z wewnętrznego akumulatora litowo-jonowego 5000 mAh.
- Mierz bezpiecznie — klasa bezpieczeństwa dla środowisk CAT III 1000 V, CAT IV 600 V.
- Jednoczesny pomiar mocy trójfazowej i mocy wyjściowej prądu stałego w modelach 3- lub 4-kanałowych, z wejściami napięciowymi i prądowymi na każdym kanale.
- Dokonuj mechanicznych pomiarów momentu obrotowego i prędkości, korzystając z dołączonych wejść i wyjść przyrządów Fluke 6003+ i 6004+.
- Dokładność 0,1%, szerokość pasma 500 kHz, częstotliwość próbkowania 200 ks/s, dzięki czemu możesz polegać na pomiarach systemu konwersji mocy, które wykonujesz bez względu na obecne zniekształcenia.
- Interfejs USB i RS485 oraz otwarty protokół komunikacyjny dla łatwej integracji systemu i elastyczności platformy oprogramowania.
- Połącz dwa analizatory, aby umożliwić jednoczesny pomiar wielu obwodów, co jeszcze bardziej zwiększa możliwości rozwiązywania problemów — konfigurowalne do 6 lub 8 kanałów przy użyciu podwójnej synchronizacji analizatorów.

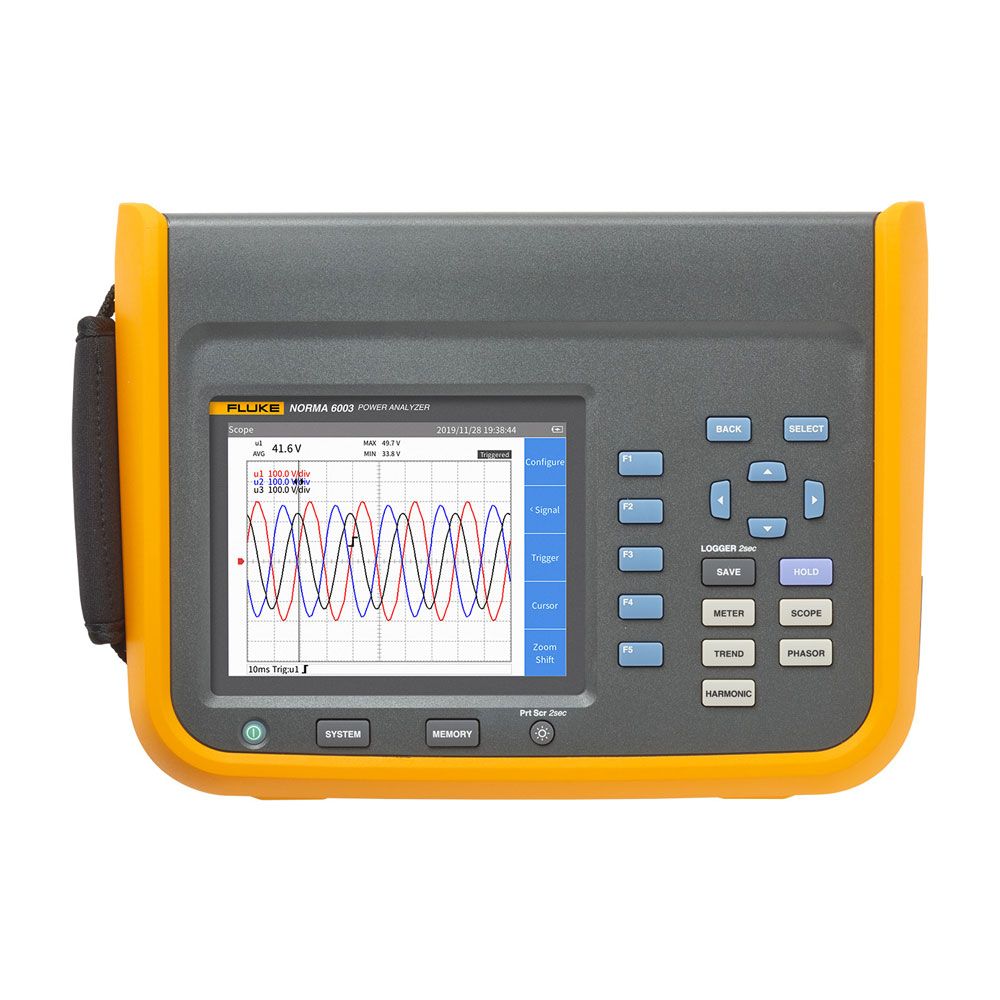

- Przeglądaj krytyczne dane w terenie na głównym wyświetlaczu — miernik, kształt fali, harmoniczne do setnej, wektor i trend.
- Zapewnij wysoki poziom tłumienia w trybie wspólnym i pozwól na elastyczne konfiguracje zgodnie z wymaganiami pomiarowymi przy użyciu elektrycznie izolowanych kanałów.
- Regulowana przez użytkownika szybkość pomiaru od 100 ms do 1 s z ciągłym rejestrowaniem przez 32 GB wbudowanej pamięci.
- Łatwa konfiguracja w terenie za pomocą zintegrowanego panelu przedniego lub zdalnego połączenia z komputerem PC (USB lub RS485).
- Pomiary online, pobieranie i analiza danych za pomocą dołączonego oprogramowania komputerowego (oprogramowanie Fluke Power Analyzer).
- Pełna zdalna kontrola podłączonego przyrządu za pomocą oprogramowania Fluke Power Analyzer i lokalnego połączenia USB lub dalekosiężnego połączenia RS485.
Specyfikacja – Fluke NORMA 6000 przenośny analizator zasilania
Dane techniczne: Przenośne analizatory zasilania serii Fluke Norma 6000
| Wejścia |
Norma 6003 |
3 napięciowe + 3 prądowe |
| Norma 6003+ |
3 napięciowe + 3 prądowe + 1 silnik |
| Norma 6004 |
4 napięciowe + 4 prądowe |
| Norma 6004+ |
4 napięciowe + 4 prądowe + 1 silnik |
| Częstotliwość próbkowania |
200ks/s |
| Szybkość aktualizacji pomiaru |
100ms, 200ms, 500ms, 1s |
| Wymiary (wys. * szer. * dł.) |
298mm x 215m x 96mm |
| Waga |
3.5 kg (7.7 funta) |
| Wyświetlacz |
5.7 cala, TFT LCD, 640×480 |
| Temperatura robocza |
-10 °C to +50 °C |
| Temperatura przechowywania |
-30 °C to +60 °C |
| Wilgotność robocza |
Bez kondensacji (< 10 °C )
≤ 90 % RH ( 10 °C do 30 °C)
≤ 75 % RH ( 30 °C do 40 °C)
≤ 45 % RH ( 40 °C do 50 °C) |
| Wysokość operacyjna |
2000m |
| Wysokość przechowywania |
12000m |
| Stopień ochrony |
IP 50 (zaciski połączone) zgodnie z IEC 60529: |
| Bateria |
BP 291, 10,8 V/5000 mAh, 54 Wh IEC 62133, UN38.3
Czas pracy: 10 godzin (na baterii) |
| Bezpieczeństwo |
IEC 61010-1: Stopień zanieczyszczenia 2
IEC 61010-2-030: KAT IV 600 V, KAT III 1000 V |
| Kompatybilność elektromagnetyczna |
IEC 61326-1: przemysł
IEC 61326-2-2 |
| Gwarancja |
1 rok |
| Interfejs komunikacyjny |
USB/RS485 |
| Tryb synchronizacji |
Możliwość rozszerzenia do 6, 7 lub 8 kanałów (przy użyciu wielu instrumentów) |
| Oprogramowanie |
Oprogramowanie Fluke Power Analyzer |
| Pamięć |
32GB |
| Częstotliwość przechowywania |
Zgodnie z szybkością wyświetlania |
| Główne funkcje |
Metr, zakres, harmoniczne, fazor, trend |
| Parametry pomiarowe |
RMS, składowa DC, składowa AC, średnia wyprostowana, wartość szczytowa, szczyt-szczyt, współczynnik szczytu, współczynnik kształtu, składowa podstawowa, zawartość podstawowa, zniekształcenia harmoniczne, zawartość harmonicznych, współczynnik harmonicznych dla napięć i prądów, moc czynna, moc bierna , moc pozorna, współczynnik mocy, przesunięcie fazowe, wydajność, impedancja, energia elektryczna, pojemność ładowania/rozładowania (Ah), częstotliwość, prędkość silnika, moment obrotowy, moc mechaniczna, energia mechaniczna, funkcja sumowania |
| Parametry elektryczn |
| Napięcie |
| Zakres |
10 V, 100 V, 1000 V |
| Współczynnik szczytu |
CF ≤ 2 |
| Maksymalne napięcie |
10 % przeciążenia |
| Impedancja wejściowa |
2M Ω/10pF (Typowa) |
| Współczynnik temperaturowy |
0.05 * (Spec)/k |
| Zakres pasma |
1000V zakres: 500kHz; 100V zakres: 200 kHz; 10V range:100 kHz |
| CMRR |
120 dB prz 50/60 Hz |
| Dokładność (% odczytu + % zakresu) |
| Zakres |
1000 V |
100 V |
10 V |
| DC |
0.1 + 0.1 |
0.1 + 0.1 |
0.1 + 0.2 |
| AC (10Hz to 1kHz) |
0.1 + 0.1 |
0.1 + 0.1 |
0.1 + 0.2 |
| AC (10kHz) |
5 + 0.5 |
5 + 0.5 |
5 + 0.5 |
| Prąd |
| Współczynnik szczytu |
CF ≤ 2 |
| Współczynnik temperaturowy |
0.05 x (Spec)/k |
| Przeciążalność |
10 % obciążenia |
| CMRR |
120 dB przy 50/60 Hz |
| Bocznik (wejście prądowe) |
| Zakres pomiarowy |
0.1 A, 1 A, 10 A |
| Impedancja wejściowa |
0.025 Ω (Typowa) |
| Przepustowość łącza |
10 A zakres: 500 kHz; 1 A zakres: 200 kHz; 0.1 A zakres: 100 kHz |
| BNC (wejście napięciowe) |
| Zakres |
0.1 V, 1 V, 10 V |
| Impedancja wejściowa |
100k Ω/100pF (Typowa) |
| Przepustowość łącza |
10 V range: 500 kHz; 1 V range: 200 kHz; 0.1 V range: 100 kHz |
| Dokładność (% odczytu + % zakresu) |
| Zakres |
10 A |
1 A |
0.1 A |
10 V |
1 V |
0.1 V |
| DC |
0.1 + 0.2 |
0.1 + 0.5 |
0.1+2 |
0.1+0.1 |
0.1+0.2 |
0.1+1 |
| AC (10Hz to 1kHz) |
0.1+0.1 |
0.1+0.2 |
0.1+1 |
0.1+0.1 |
0.1+0.1 |
0.1+0.5 |
| AC (10kHz) |
5+1 |
5+1 |
5+1 |
5+1 |
5+1 |
5+1 |
| Moduł silnika (moment obrotowy i prędkość) |
| Zakres napięcia |
± 10 V prądu stałego, 10% przeciążenia |
| Kanały napięciowe |
2 |
| Impedancja wejściowa |
1.1M Ω (Typowa) |
| Dokładność przy prądzie stałym |
0.1 % zakresu + 0.1 % odczytu |
| Kanały impulsowe |
3 |
| Wysoki próg logiki impulsowej |
2 V (Typowa) |
| Niski próg logiki impulsowej |
0.8 V (Typowa) |
| Maksymalna częstotliwość impulsów |
100 kHz |
| Moduł silnika (moment obrotowy i prędkość) |
| Dokładność częstotliwości |
0,05% zakresu + 0,05% odczytu |
| Harmoniczne |
100 (50Hz/60Hz) |
| Metoda obliczeniowa |
FFT/Interpolacja |
Wyposażenie opcjonalne – Fluke NORMA 6000 przenośny analizator zasilania

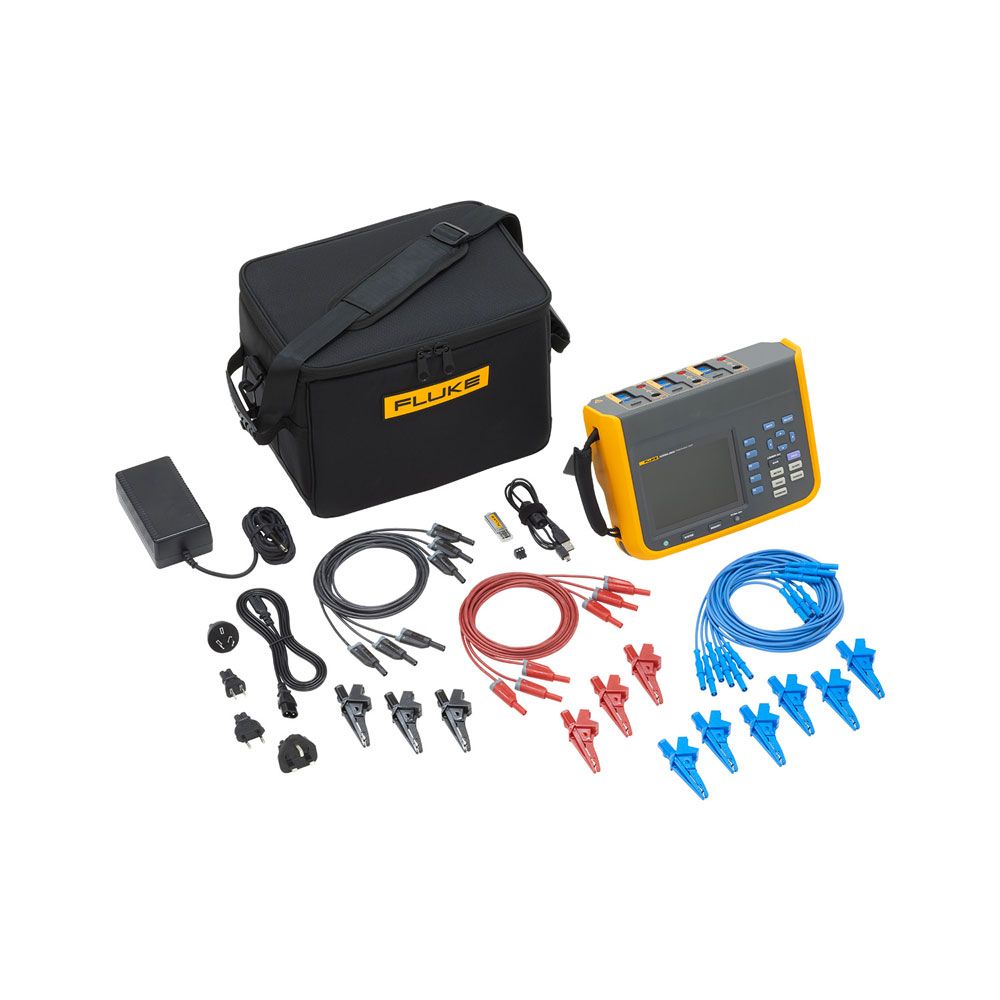

Przenośny analizator mocy Fluke 6003 bez prędkości i momentu obrotowego, trzykanałowy
Obejmuje:
- Przenośny analizator sieci
- Zasilacz
- Kabel zasilający
- Przewody pomiarowe, 1,5 m, (3) czerwone, (3) czarne, (6) niebieskie
- Krokodylki, (3) czerwone, (3) czarne, (6) niebieskie
- Kabel USB (mini B).
- Adapter RS-485/synchroniczny (3,81 mm, czarny, 3-pinowy)
- Pamięć flash USB do oprogramowania PC i instrukcji obsługi
- Delikatna sprawa
Przenośny analizator mocy Fluke 6003+ z pomiarem prędkości i momentu obrotowego, trzykanałowy
Obejmuje:
- Przenośny analizator sieci
- Zasilacz
- Kabel zasilający
- Przewody pomiarowe, 1,5 m, (3) czerwone, (3) czarne, (6) niebieskie
- Krokodylki, (3) czerwone, (3) czarne, (6) niebieskie
- Kabel USB (mini B).
- Adapter RS-485/synchroniczny (3,81 mm, czarny, 3-pinowy)
- Adapter prędkości/momentu obrotowego (3,81 mm, czarny, 6 pinów)
- Pamięć flash USB do oprogramowania PC i instrukcji obsługi
- Delikatna sprawa
Przenośny analizator mocy Fluke 6004 bez prędkości i momentu obrotowego, czterokanałowy
Obejmuje:
- Przenośny analizator sieci
- Zasilacz
- Kabel zasilający
- Przewody pomiarowe, 1,5 m, (4) czerwone, (4) czarne, (8) niebieskie
- Krokodylki, (4) czerwone, (4) czarne, (8) niebieskie
- Kabel USB (mini B).
- Adapter RS-485/synchroniczny (3,81 mm, czarny, 3-pinowy)
- Pamięć flash USB do oprogramowania PC i instrukcji obsługi
- Delikatna sprawa
Przenośny analizator mocy Fluke 6004+ z funkcją pomiaru prędkości i momentu obrotowego, czterokanałowy
Obejmuje:
- Przenośny analizator sieci
- Zasilacz
- Kabel zasilający
- Przewody pomiarowe, 1,5 m, (4) czerwone, (4) czarne, (8) niebieskie
- Krokodylki, (4) czerwone, (4) czarne, (8) niebieskie
- Kabel USB (mini B).
- Adapter RS-485/synchroniczny (3,81 mm, czarny, 3-pinowy)
- Adapter prędkości/momentu obrotowego (3,81 mm, czarny, 6 pinów)
- Pamięć flash USB do oprogramowania PC i instrukcji obsługi
- Delikatna sprawa
