Opis

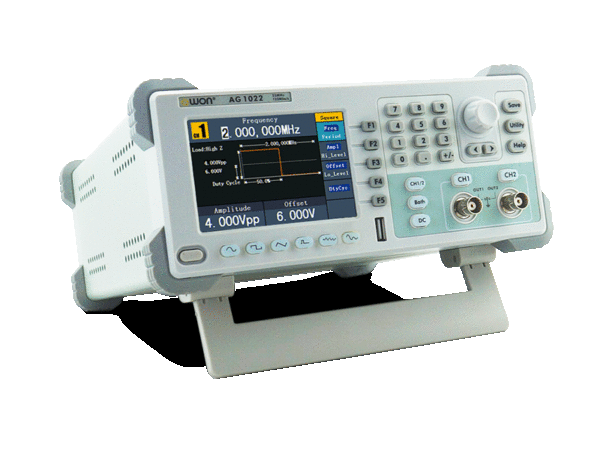

GENERATOR ARBITRALNY AG1022 FIRMY OWON
- Technologia DDS , Max częstotliwość 2x 25 MHz
- Próbkowanie 125 Msa/S do 32 bitów rozdzielczość
- Vertical Resolution: 14bits, do 1M Arb waveform length
- Przebiegi: Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise and Decay
- user defined arbitrary waveform
- 3.9 inch high resolution (480×320 pixels) TFT LCD display
Wyposażenie
- 1 – przewód zasilający
- 1 – przewód BNC – BNC male patch cable (Q9)
- 1 – przewód USB
- 1 – CD-Rom
- 1 – Instrukcja obsługi
|
Model |
AG1012 |
AG1012F |
AG1022 |
AG1022F |
AG2052F |
AG2062F |
|
Kanały |
dwa |
|||||
|
Częśtotliwość |
10MHz |
25MHz |
50MHz |
60MHz |
||
|
Próbkowanie |
125MS/s |
250MS/s |
||||
|
Rozdzielczość pionowa |
14 bitów |
|||||
|
Przebiegi |
||||||
|
Przebiegi standardowe |
Sine, Prostokąt, Puls, Rampa, Szum |
|||||
|
Przebiegi arbitralne |
Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, and others, total 48 built-in waveforms, |
|||||
|
Częstotliwość (rozdzielczość 1μHz) |
||||||
|
Sinus |
1μHz – 10MHz |
1μHz – 25MHz |
1μHz – 50MHz |
1μHz – 60MHz |
||
|
Prostokąt |
1μHz – 5MHz |
1μHz – 25MHz |
1μHz – 30MHz |
|||
|
Puls |
1μHz – 5MHz |
1μHz – 10MHz |
||||
|
Rampa |
1μHz – 1MHz |
|||||
|
Szum |
25MHz (-3dB) (typical) |
50MHz (-3dB) (typical) |
||||
|
Przebiegi arbitralne |
1μHz – 10MHz |
|||||
|
Amplituda |
||||||
|
Amplituda |
1m Vpp – 10 Vpp (50Ω), 1m Vpp – 20 Vpp (high impedance) |
|||||
|
Rozdzielczość |
1mVpp lub 14 bitów |
|||||
|
DC Offset Range |
±5V (50Ω), ±10V (high impedance) |
|||||
|
DC Offset Zakres rozdzielczość |
1mV |
|||||
|
Obciążenie impedancji |
50Ω (typical) |
|||||
|
Przebiegi arbitralne |
||||||
|
Długość przebiegu |
2 pts do 8K pts |
2 pts do 1M pts |
||||
|
Próbkowanie |
125MS/s |
250MS/s |
||||
|
Rozdzielczość pionowa |
14 bits |
|||||
|
Pamięć nieulotna |
26 przebiegów |
|||||
|
Modulacja |
||||||
|
Modulacja przebiegów |
/ |
AM, FM, PM, FSK, |
/ |
AM, FM, PM, FSK, |
||
|
Modulacja częstotliwości |
/ |
2mHz do 20.00KHz |
/ |
2mHz do 20.00KHz |
||
|
Częstościomierz |
||||||
|
Funkcje |
/ |
Frequency Period, +Width, |
/ |
Frequency Period, +Width, |
||
|
Zakres częstotliwości |
/ |
100mHz ~ 200MHz |
/ |
100mHz ~ 200MHz |
||
|
Rozdzielczość częstotliwości |
/ |
6 cyfr |
/ |
6 cyfr |
||
|
Wzmacniacz mocy (Opcja) |
||||||
|
IBandwidth |
DC – 100 kHz |
|||||
|
Źródło |
X 10 |
|||||
|
Max moc wyjściowa |
10 W |
|||||
|
Max napięcie wyjściowe |
22 Vpp |
|||||
|
Wejście / Wyjście |
||||||
|
Wyświetlacz |
4 cali (480 × 320 pixels) TFT LCD |
|||||
|
Typ |
external reference |
counter, |
external reference |
counter, |
||
|
Interfejsy komunikacyjne |
USB host, USB device, RS232 |
|||||
|
Wymiary (W×H×D) |
235 × 110 × 295 (mm) |
|||||
|
Waga (without package) |
3.00 kg |
|||||
