Opis

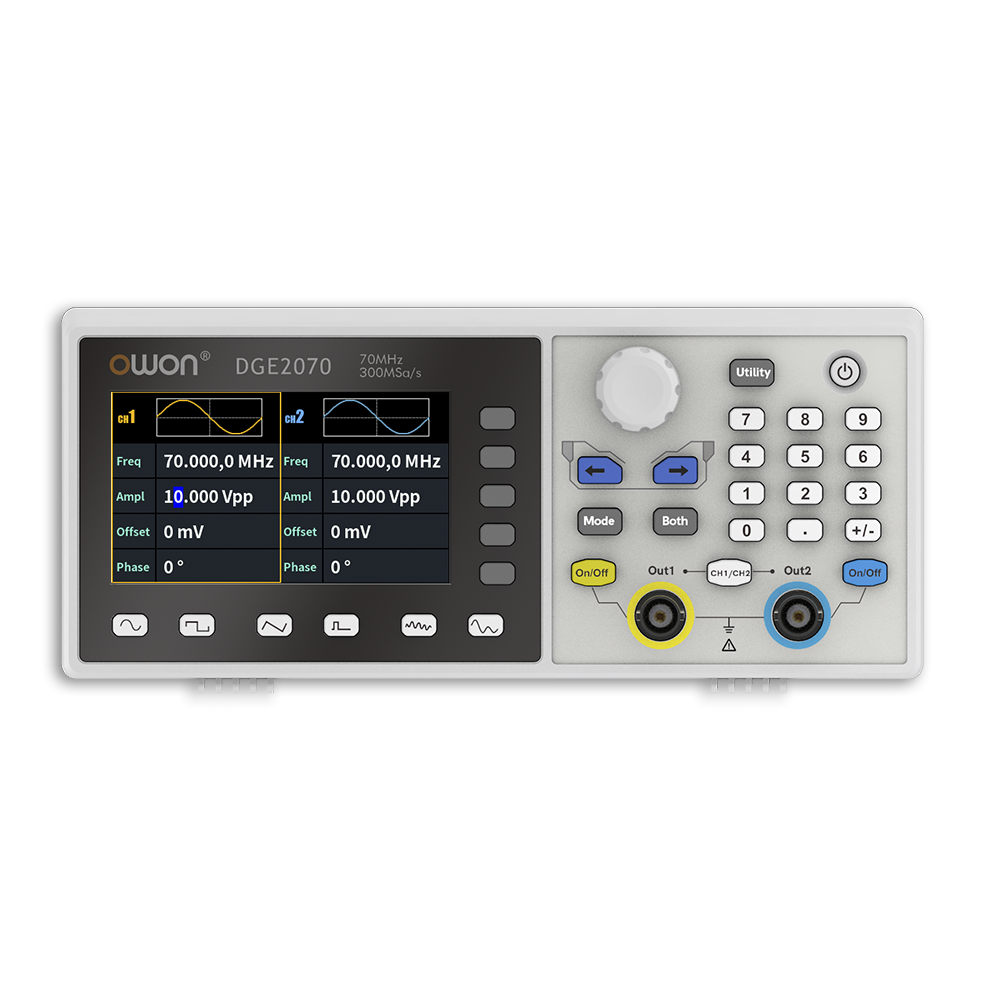

Model DGE2070
Kanał 2
Częstotliwość wyjściowa 70MHz
Szybkość próbkowania 300MSa/s
Rozdzielczość pionowa 14 bitów
Przebieg fali
Standardowy kształt fali sinusoida, kwadrat, impuls, rampa, szum
Fala arbitralna wykładniczy wzrost, wykładniczy spadek, sin(x)/x, fala krokowa i inne, łącznie 150 wbudowanych przebiegów
Częstotliwość (rozdzielczość 1μHz)
Sinus 1μHz-70MHz
Kwadrat 1μHz ~ 20MHz
Impuls 1μHz ~ 20MHz
Rampa 1μHz ~ 2MHz
Szum 20MHz (-3dB，typowy)
Fala arbitralna 1μHz ~ 10MHz
Fala sinusoidalna Czystość widma
Zniekształcenia harmoniczne (typowe (0dB)) DC – 1MHz：<-65dBc 1MHz – 30MHz：<-60dBc 30MHz – 60MHz：<-50dBc
Całkowite zniekształcenia harmoniczne ＜0,2%, 10 Hz do 20 kHz, 1 Vpp
Szumy pozorne (nieharmoniczne) (typowe (0dB)) ≤10MHz：<-70dBc >10MHz：<-70dBc + 6dB/ pasmo oktawowe
Szum fazowy (typowy (0 dBm, odchylenie 10 kHz)) typowy（0dBm，10kHz offset） 10MHz：-110dBc/Hz
Rampa
Liniowość ≤1% wartości szczytowej (typowa, 1kHz, 1 Vpp, symetria 50%)
Symetria 0% ~ 100%
Arbitralny
Długość fali 2 punkty – 8K punktów
Szybkość próbkowania 300Ma/s
Amplituda
przy obciążeniu 50Ω 1mVpp ~ 10Vpp（≤ 10MHz） 1mVpp ~ 5Vpp （70MHz）
Zakres przesunięcia DC
（AD+DC） ±(10 Vpk – Amplituda Vpp/2) wysoka rezystancja ±(5 Vpk – Amplituda Vpp/2) 50 Ω
Rozdzielczość przesunięcia DC 1mV lub 4 cyfry
Impedancja obciążenia 50Ω (typowa)
Dokładność przesunięcia DC ±(1 % |ustawienia| + 1 mV + amplituda Vpp * 0,5%)
Modulacja
Typ AM、FM、PM、FSK、Sweep、Burst
Charakterystyka Sweep
Źródło wyzwalania Wewnętrzne, zewnętrzne,
Wejście / wyjście
Wyświetlacz 3,6 cala 480 x 260 pikseli LCD
Interfejs komunikacyjny Host USB
Dane mechaniczne
Wymiary (W×H×D) 200 x 68.5 x 74.5mm
Waga 0.45kg
