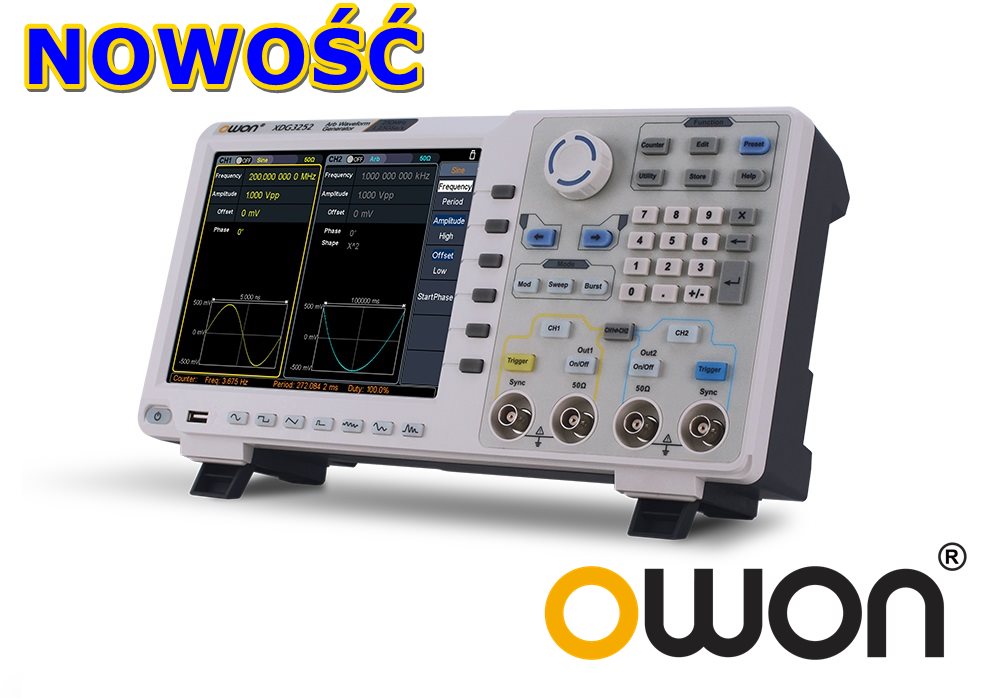

| Model |
XDG3252 |
XDG3202 |
XDG3162 |
XDG3102 |
XDG3082 |
| Kanał |
2 |
| Częstotliwość wyjściowa |
250MHz |
200MHz |
160MHz |
100MHz |
80MHz |
| Częstotliwość próbkowania |
1.25GSa/s |
| Rozdzielczość pionowa |
14 bitów |
| Przebieg |
| Standardowy kształt fali |
sinusoidalny, prostokątny, pulsacyjny, rampowy, szumowy i harmoniczny |
| Przebieg arbitralny |
wzrost wykładniczy, spadek wykładniczy, sin(x)/x, fala schodkowa, i inne, łącznie 150 wbudowanych kształtów fali i zdefiniowany przez użytkownika przebieg arbitralny |
| Częstotliwość (rozdzielczość 1μHz) |
| Sinusoidalny |
1μHz – 250MHz |
1μHz – 200MHz |
1μHz – 160MHz |
1μHz – 100MHz |
1μHz – 80MHz |
| Prostokątny |
1μHz – 50MHz |
1μHz – 40MHz |
1μHz – 30MHz |
| Pulsacyjny |
1μHz – 25MHz |
| Rampowy |
1μHz – 5MHz |
| Harmoniczny |
1μHz – 125MHz |
1μHz – 100MHz |
1μHz – 80MHz |
1μHz – 50MHz |
1μHz – 40MHz |
| Szumowy |
120MHz (-3dB, typowo) |
| Przebieg arbitralny |
wbudowany: 1uHz – 15MHz
zdefiniowany przez użytkownika: 1uHz – 50MHz |
| Dokładność |
±1ppm, 0°C – 40°C |
| Amplituda |
| Obciążenie 50Ω |
1mVpp – 10Vpp (≤40MHz); 1mVpp – 5Vpp (≤80MHz)
1mVpp – 2.5Vpp (≤120MHz); 1mVpp – 1Vpp (≤250MHz) |
| Obwód otwarty lub high-Z |
2mVpp – 20Vpp (≤40MHz); 2mVpp – 10Vpp (≤80MHz);
2mVpp – 5Vpp (≤120MHz); 2mVpp – 2Vpp (≤250MHz) |
| Rozdzielczość |
1mV lub 4 cyfry |
| DC Offset |
Zakres (50Ω) |
±(5 Vpk – Amplituda Vpp/2) |
| Zakres (high-Z, obwód otwarty) |
±(10 Vpk – Amplituda Vpp/2) |
| Dokladność |
±(1% |ustawienia| + 1mV + Amplituda Vpp x 0.5%) |
| Rozdzielczość |
1mV lub 4 cyfry |
| Impedancja obciążenia |
50Ω (typowo) |
| Dokładność |
±(1% ustawienia + 1 mVpp) (typowo, 1kHz sinusoida, 0V offset) |
|
Czystość widmowa fali sinusoidalnej
|
Typowe zniekształcenie
harmoniczne (0dB) |
DC – 1MHz: <-65dBc
1MHz – 10MHz: <-60dBc
10MHz – 120MHz: <-50dBc
120MHz – 200MHz: <-45dBc |
| Całkowite zniekształcenie harmoniczne |
＜0.05 %, 10 Hz do 20 kHz, 1 Vpp |
Typowe niepożądane (nieharmoniczne),
(0dB) |
≤10MHz: <-70dBc
>10MHz: <-70dBc + 6dB/ oktawa |
Typowa faza szumu
(0 dBm, odchylenie 10 kHz) |
10MHz: ≤-110dBc/Hz |
| Przebieg prostokątny |
| Czas narastania/opadania |
<5ns |
| Przeregulowanie |
<3% |
| Współczynnik wypełnienia |
50.0% (stały) |
| Fluktuacje (rms) |
300ps + 100ppm |
Przebieg pulsacyjny
|
| Szerokość impulsu |
12ns – 996875s |
| Czas zbocza narastającego / zbocza opadającego |
≧7ns |
| Przeregulowanie |
<3% |
| Fluktuacje (rms) |
300ps + 100ppm |
| Przebieg rampowy |
| Liniowość |
≤1% szczytowej mocy wyjściowej (typowo, 1kHz, 1 Vpp, 50% symetrii) |
| Symetria |
0% to 100% |
| Przebieg harmoniczny |
| Porządek harmoniczny |
≤16 |
| Typ harmonicznej |
even, odd, all, user |
| Amplituda harmonicznej |
można ustawić dla wszystkich harmonicznych. |
| Faza harmoniczna |
Przebieg arbitralny
|
| Długość fali |
2 punkty – 1 milion punktów |
| Rozdzielczość pionowa |
14 bitów |
| Minimalny czas narastania/opadania |
<7ns |
| Fluktuacje (rms) |
3ns |
|
| Modulacja |
| Typ |
AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep i Burst |
| AM |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy i aribitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
sinusoidalny, prostokątny, rampowy, szumowy i arbitralny |
| Głębokość |
0.0% – 100.0% |
| Częstotliwość modulująca |
2 mHz – 100 kHz |
| FM |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
sinusoidalny, prostokątny, rampowy, szumowy i arbitralny |
| Częstotliwość modulująca |
2 mHz – 100 kHz |
| PM |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
sinusoidalny, prostokątny, rampowy, szumowy i arbitralny |
| Odchylenie fazowe |
0° – 180° |
| Częstotliwość modulująca |
2 mHz – 100 kHz |
| PWM |
| Przebieg fali nośnej |
pulsacyjny |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
sinusoidalny, prostokątny, rampowy, szumowy i arbitralny |
| Odchylenie szerokości |
0 ~ minimum ( współczynnik wypełnienia impulsu, 100% – współczynnik wypełnienia impulsu) |
| Częstotliwość modulująca |
2 mHz – 100 kHz |
| FSK / 3FSK / 4FSK |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
prostokątny ze współczynnikiem wypełnienia 50% |
| Częstotliwość kluczowania |
2 mHz – 1MHz |
| PSK |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
prostokątny ze współczynnikiem wypełnienia 50% |
| Częstotliwość kluczowania |
2 mHz – 1MHz |
| OSK |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne |
| Czas oscylacji |
prostokątny ze współczynnikiem wypełnienia 50% |
| Częstotliwość kluczowania |
2 mHz – 1MHz |
| ASK |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne / zewnętrzne |
| Przebieg modulujący |
prostokątny ze współczynnikiem wypełnienia 50% |
| Częstotliwość kluczowania |
2 mHz – 1MHz |
| BPSK |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Źródło |
wewnętrzne |
| Przebieg modulujący |
prostokątny ze współczynnikiem wypełnienia 50% |
| Częstotliwość kluczowania |
2 mHz – 1MHz |
| Sweep |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, i arbitralny (z wyjątkiem DC) |
| Typ |
liniowy i logarytmiczy |
| Kierunek |
w górę i w dół |
| Sweep Time |
1 ms do 500s, ± 0.1% |
| Źródło wyzwalania |
wewnętrzne, zewnętrzne i ręczne |
| Burst |
| Przebieg fali nośnej |
sinusoidalny, prostokątny, rampowy, pulsacyjny, i arbitralny (z wyjątkiem DC) |
| Burst Count |
Okres od 1 do 50,000, nieskończony, bramkowanie |
| Okres wewnętrzny |
10 ns – 500 s |
| Źródło bramkowane |
zewnętrzny wyzwalacz |
|
Licznik częstotliwości
|
| Funkcja |
okres częstotliwości, +width, -width, +duty, and -duty |
| Zakres częstotliwości |
100mHz – 200MHz |
| Rozdzielczość częstotliwości |
7 cyfr |

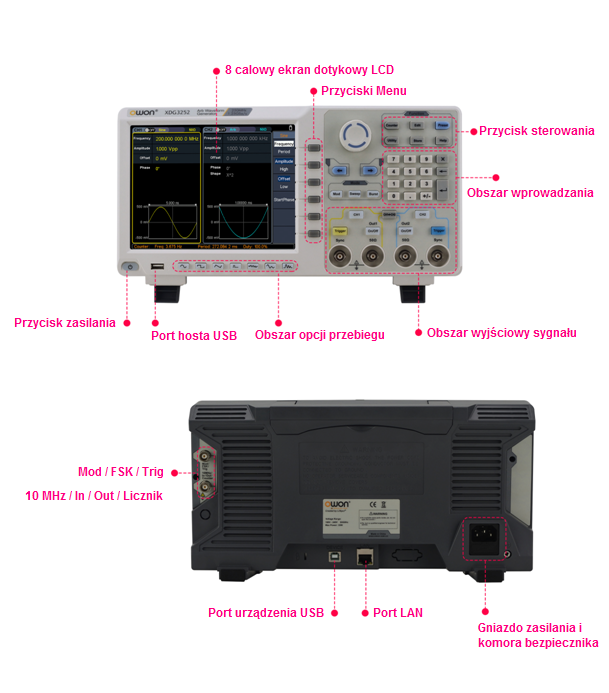

Wejście / Wyjście
|
| Wyświetlacz |
8-calowy ekran dotykowy LCD o rozdzielczości 800 x 600 pikseli |
| Typ |
licznik częstotliwości, zewnętrzne wejście modulacji,
wejście zewnętrznego wyzwalacza,
zewnętrzny wejściowy/wyjściowy zegar odniesienia, |
| Interfejs komunikacyjny |
Host USB, urządzenie USB, LAN |
| Wymiary (W×H×D) |
340 x 177 x 90 (mm) |
| Waga (bez opakowania) |
2.50kg |
