Opis
W celu precyzyjnego zlokalizowania miejsca uszkodzenia kabla niezbędne jest przeprowadzenie lokalizacji punktowej, aby nie tylko przy użyciu reflektometru TDR zmierzyć odległość do miejsca uszkodzenia, ale również metodą wysokonapięciową tzw. udarową lub sejsmiczno-akustyczną, określić dokładnie tj. punktowo, miejsce występowania uszkodzenia w terenie.
Generatory udarowe należą do głównych narzędzi stosowanych przy wykrywaniu uszkodzeń kabla. Mogą być wykorzystywane zarówno do lokalizacji wstępnej, jak również do lokalizacji dokładnej.
Lokalizacja dokładna jest drugim etapem lokalizacji, pozwala dokładnie tj. punktowo wyznaczyć miejsca uszkodzenia w terenie na trasie linii kablowej.
Wszystkie generatory udarowe firmy SebaKMT dysponują automatycznym urządzeniem taktującym, aby w miejscu uszkodzenia wywołać w określonych odstępach czasu przebicia elektryczne. Za pomocą odpowiedniego odbiornika jak Digiphone Plus lokalizuje się miejsce uszkodzenia, np. miejsce o najgłośniejszym efekcie akustycznym.

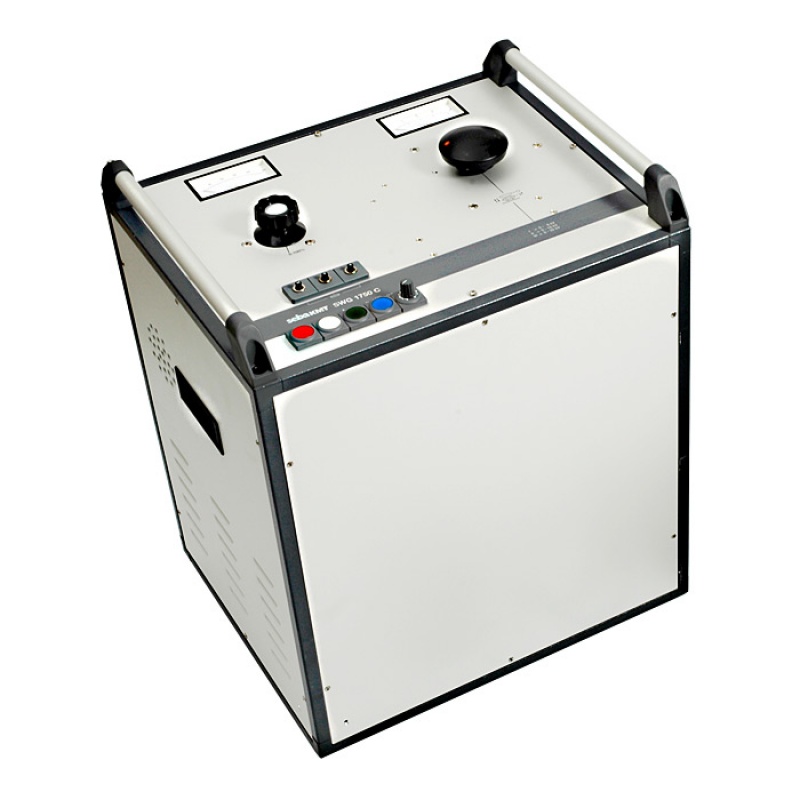

Najbardziej popularny generator udarowy dla kabli niskiego i średniego napięcia. Bardzo duża energia udarów pozwala na precyzyjną lokalizację miejscBia uszkodzenia na wszystkich typach kabli nawet na bardzo długich odcinkach. Generator współpracuje ze stabilizatorem łuku LSG 3-E. Moduł także posiada sprzęgacz prądowy do bezpośredniego podłączenia reflektometru TDR dla metody fali wędrownej I SWG/IEC.
Generator udarów SWG 1750 występuje w kilku modułowych wariantach:
- SWG 1750 C: 8 – 16 – 32 kV / 1750 J
- SWG 1750 CI: 8 – 16 – 32 kV / 1750 J, z pomiarem prądu upływu
- SWG 1750 C-4: 2 – 4 kV / 1150 J i 8 – 16 – 32 kV / 1750 J
- SWG 1750 CD: 8 – 16 – 32 kV / 3500 J
Ze względu na swoje rozmiary i moc, SWG 1750 jest zazwyczaj elementem wyposażenia kompletnych systemów lokalizacji uszkodzeń.
Podstawowe zalety:
- Bardzo duża energia udarów
- Pięć możliwych zakresów napięć
