Opis

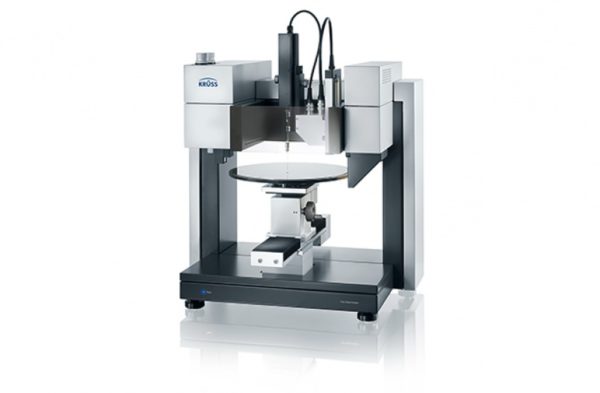

Całkowicie zautomatyzowany system pomiarowy do wyznaczania kąta zwilżania, swobodnej energii powierzchniowej ciał stałych oraz napięcia powierzchniowego / międzyfazowego cieczy. Aparat sterowany przez oprogramowanie umożliwiające tworzenie procedur pomiarowych.

Zalety goniometru DSA 100 KRÜSS

• Umożliwia kompleksową analizę substancji stałych i cieczy
• 3 osie do pozycjonowania próbki zapewniają powtarzalność i szybkość pomiaru
• Możliwość pomiaru kąta zwilżania do 8 różnych cieczy

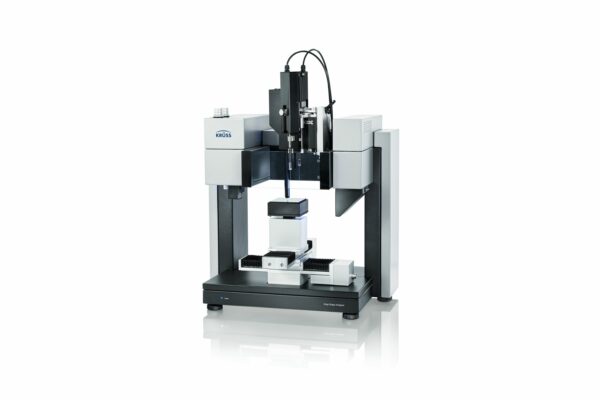

• Podwójna ciśnieniowa jednostka dozująca
• Technika dozowania Liquid Needle
• Możliwość pomiaru w mikroskopijnie małych próbkach

Budowa urządzenia:

• Innowacyjny układ optyczny umożliwiający bardzo szybkie wyregulowanie kąta widzenia
• Jednolite oświetlenie LED
• Wysokiej jakości komponenty optyczne
• Kamera o wysokiej rozdzielczości i duży zakresie powiększenia
• Strzykawki
• Zbiorniki do badanych płynów
• Zamknięta obudowa

Standaryzacja procesu i jakość

Dzięki specjalnie dopasowanym szablonom pomiarowym, podobne próbki są zawsze analizowane przy użyciu dokładnie takiej samej procedury. Oznacza to również minimalny czas przygotowania i szybką wymianę próbek, a także bardzo powtarzalne pomiary.

Zastosowanie

• Charakterystyka procesu wstępnej obróbki powierzchniowej
• Badanie przyczepności i stabilności substancji w  procesie klejenia i powlekania
• Badanie substancji powlekających zgodnie z DIN 55660
• Sprawdzanie zwilżalności tworzyw sztucznych, szkła, ceramiki, drewna lub metalu
• Kontrola jakości mikroelektroniki
• Kontrola czystości powierzchni
• Zwilżanie mikroskopijnie małych próbek

Mierzone parametry i opcje pomiarowe

• Kąt zwilżania pomiędzy cieczą a ciałem stałym
• Swobodna energia powierzchniowa wyznaczana z kątów zwilżania kilku płynów testowych z wykorzystaniem wszystkich popularnych modeli
• Statyczny kąt zwilżania, dynamiczne kąty zwilżenia
• Kąt wychylenia na hydrofobowych i superhydrofobowych powierzchniach
• Napięcie powierzchniowe oraz napięcie międzyfazowe ciecz-ciecz, metodą wiszącej kropli (Pendant Drop)
• Pomiary w temperaturze kontrolowanej od -30 do 400 °C
• Pomiary w kontrolowanej wilgotności
• Pomiary reologiczne powierzchni (moduł sprężystości E ’, moduł lepkości E’ ’)
• Pomiary zwilżenia

Akcesoria (do wyboru)

Lista zawiera wybór akcesoriów spoza zakresu standardowej dostawy – na zamówienie.

• Komora temperaturowa dla dużych próbek od -10 do 120° C
• Komora do szybkich zmian temperatury w zakresie od -30 do 160° C
• Komora wysokotemperaturowa do 400° C
• Moduł do kontroli wilgotności

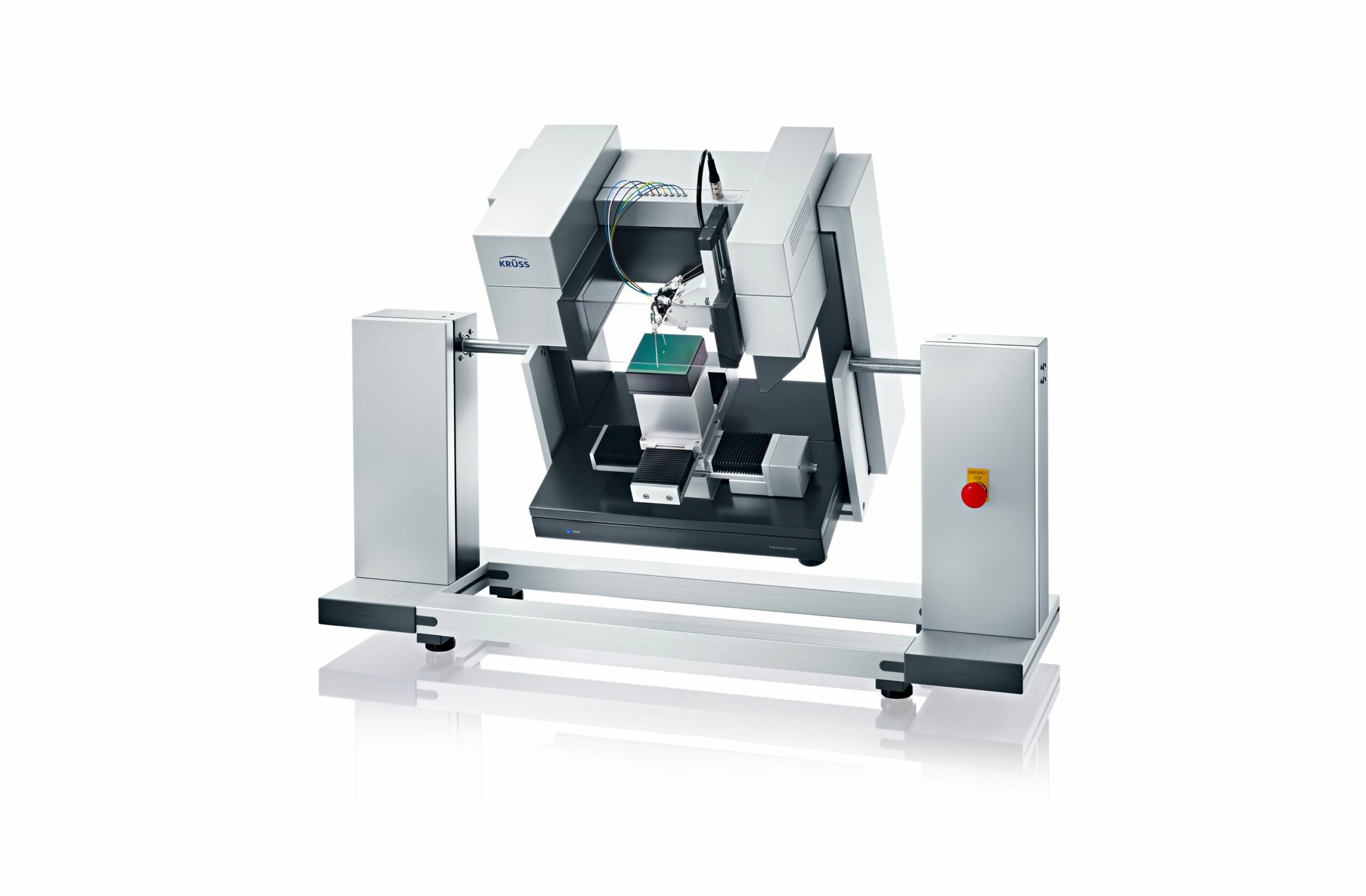

• Stoły przechylne
• Specjalna rama na duże próbki
• Specjalne uchwyty na próbki (np. cylindryczne, na folię, soczewki kontaktowe lub proszki)
• Akcesoria dozujące do pomiarów Captive Bubble lub pomiaru naprężeń międzyfazowych cieczy
• Jednostki dozujące dla kropli o objętościach rzędu pikolitrów
• Moduł do charakteryzowania powierzchniowych właściwości reologicznych cieczy
