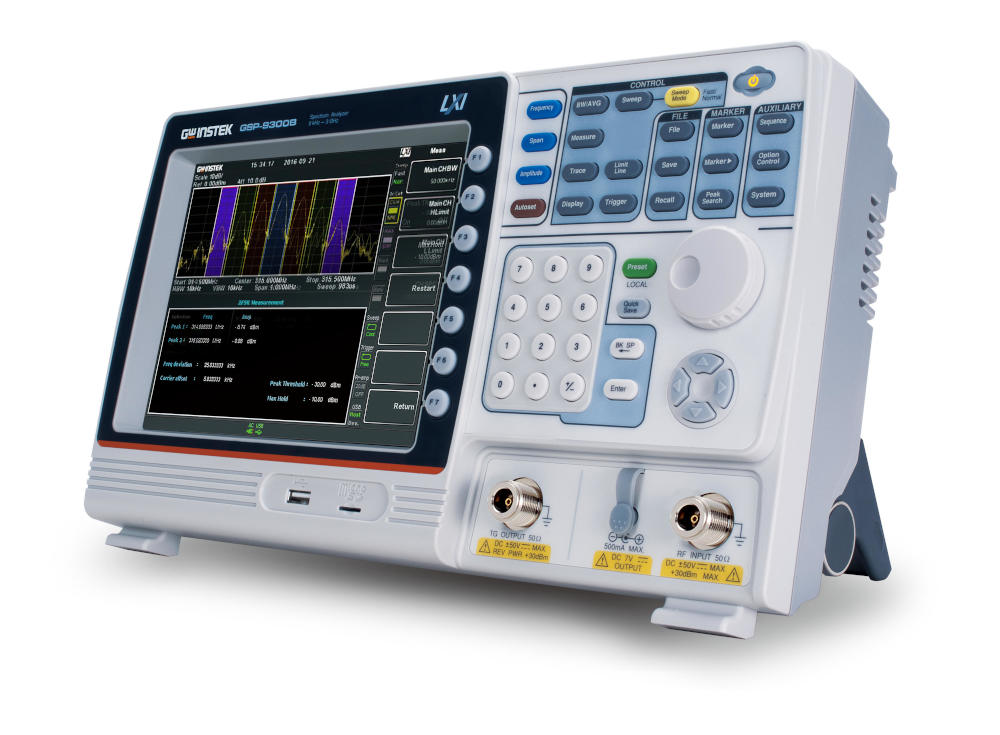

Opis produktu – GW Instek GSP-9300B Analizator widma 9kHz~3GHz
Praktyczny, niedrogi i zawsze niezawodny
GSP-9300B to analizator widma o paśmie 3 GHz, spełniający podstawowe wymagania w zakresie pomiarów RF. Zapewnia stabilność częstotliwości na poziomie 0,025 ppm; współczynnik starzenia wynoszący 1 ppm/rok; wbudowany przedwzmacniacz; szum podstawowy na poziomie -149 dBm/Hz oraz ponad 20 aplikacji pomiarowych, w tym analizę sygnałów modulacji AM/FM, analizę kanałów sygnałowych oraz test parametrów CATV. W połączeniu z opcją TG, GSP-9300B może przeprowadzać testy charakterystyki częstotliwościowej lub liniowości mocy dla komponentów.
Do monitorowania sygnałów GSP-9300B oferuje tryb wyświetlania topograficznego, który pozwala rozróżniać sygnały ciągłe od losowych za pomocą temperatury barwowej. Tryb spektrogramu zapewnia oś czasu na wyświetlaczu widma, co pozwala użytkownikom obserwować zmiany sygnału w odniesieniu do czasu. Tryb podzielonego okna pozwala na różne ustawienia parametrów dla każdego okna wyświetlacza. Dodatkowo GSP-9300B oferuje przyjazne dla użytkownika interfejsy, takie jak tryb wyświetlania, pomoc, obsługa wielu języków oraz szybkie rejestrowanie danych itp. Interfejsy i oprogramowanie obejmują USB/RS-232/LXI/MicroSD/GPIB (opcja) oraz dedykowane oprogramowanie komputerowe IVI Driver.
GSP-9300B, dzięki swoim unikalnym funkcjom, w tym automatycznemu budzeniu, funkcji sekwencji i testowaniu linii granicznej, został specjalnie zaprojektowany, aby spełnić wymagania linii produkcyjnych. Opatentowana konstrukcja przewodzenia ciepła pozwala GSP-9300B znacznie skrócić czas rozgrzewania, przyspieszając w ten sposób procesy produkcyjne. Opcje obejmują generator śledzący, torbę transportową, zestaw anten EMI oraz akcesoria do montażu w szafie rack. Kompaktowa konstrukcja GSP-9300B sprawdza się zarówno podczas testów terenowych, jak i integracji z automatycznymi systemami testowymi.
Podsumowując, GSP-9300B to stabilny, lekki i uniwersalny sprzęt testowy, który jest idealnym wyborem dla rynku edukacyjnego, linii produkcyjnych i ogólnych zastosowań związanych z monitorowaniem sygnałów itp. Co najważniejsze, cena GSP-9300B przekracza wyobrażenia i jest to najlepszy wybór dla użytkowników z ograniczonym budżetem.
Specyfikacja – GW Instek GSP-9300B Analizator widma 9kHz~3GHz
Cechy
- Zakres częstotliwości: 9 kHz – 3 GHz
- Stabilność częstotliwości 0,025 ppm i współczynnik starzenia 1 ppm
- Wbudowany przedwzmacniacz, tłumik 50 dB i funkcja sekwencji
- RBW: 1 Hz – 1 MHz
- Czułość: -149 dBm/Hz (przy włączonym przedwzmacniaczu)
- Wbudowana demodulacja i analiza AM/FM
- Wbudowany punkt P1dB, harmoniczne, moc kanału, szerokość pasma N-dB, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, znacznik szumu, licznik częstotliwości, moc w dziedzinie czasu, przemiatanie bramkowane
- Wbudowane tryby wyświetlania spektrogramu, topografii i podwójnego widoku
- Interfejs zdalnego sterowania: LAN, USB, RS-232
- Opcje: generator śledzący, interfejs GPIB
01 Stabilność częstotliwości: 0,025 ppm
Zastosowania komunikacji bezprzewodowej są obecnie wszechobecne. Pasmo o ograniczonym zakresie częstotliwości staje się coraz bardziej zatłoczone. Dlatego wymagania dotyczące wydajności sygnału i stabilności częstotliwości są wyższe i bardziej rygorystyczne. Aby sprostać wymaganiom dotyczącym pomiarów o wysokiej precyzji, GSP-9300B zapewnia stabilność częstotliwości na poziomie 0,025 ppm oraz współczynnik starzenia wynoszący 1 ppm/rok, co występuje wyłącznie w wysokiej klasy sprzęcie pomiarowym.
02 Wbudowany przedwzmacniacz
Inżynierowie często stają przed wyzwaniem pomiaru słabych sygnałów RF na etapie rozwoju produktu. Wbudowany przedwzmacniacz GSP-9300B zapewnia poziom szumu podstawowego na poziomie -149 dBm. W połączeniu z wbudowanym filtrem EMI i dedykowaną sondą bliskiego pola EMI, GSP-9300B może przeprowadzać testy EMI i debugowanie.
03 Ponad 20 aplikacji pomiarowych
GSP-9300B oferuje bogate funkcje przetwarzania sygnału, w tym analizę sygnałów modulacji AM/FM, analizę kanałów sygnałowych oraz test parametrów CATV, test charakterystyki stabilności sygnału oraz testy odpowiedzi częstotliwościowej lub liniowości mocy dla komponentów, co znacznie zwiększa wygodę pomiarów. Większość konkurentów w tej samej klasie oferuje tylko kilka funkcji testowych, a standardowe wbudowane funkcje GSP-9300B są opcjami dostępnymi u konkurencji.
Wyposażenie standardowe – GW Instek GSP-9300B Analizator widma 9kHz~3GHz
Przewód zasilający, certyfikat kalibracji,
płyta CD-ROM (zawierająca skróconą instrukcję obsługi, instrukcję obsługi, instrukcję programowania, oprogramowanie SpectrumShot, przewodnik po programie SpectrumShot oraz sterownik IVI)
Akcesoria opcjonalne
GSC-009, miękka torba transportowa
GRA-415, panel montażowy do szafy rackowej
