Opis

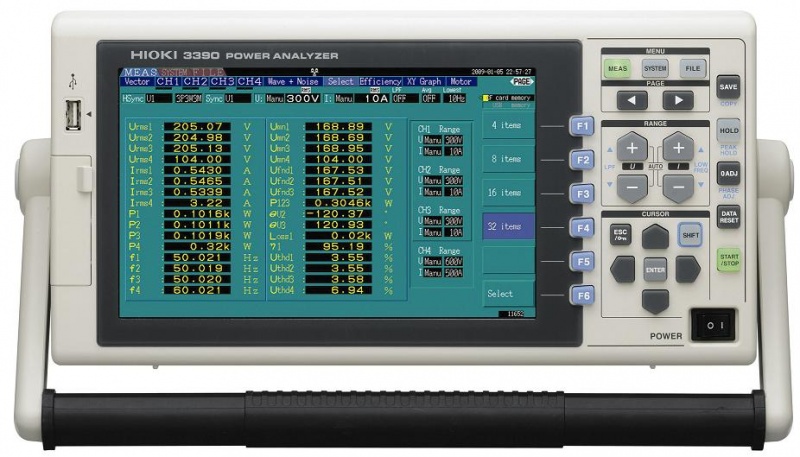

3390 – analizator mocy

• Obsługiwane konfiguracje pomiarowe: 1P2W, 1P3W, 3P3W, 3P3W2M, 3P3W3M, 3P4W
• Cztery izolowane kanały (cztery napięciowe i cztery prądowe)
• Jednoczesny pomiar po pierwotnej i wtórnej stronie falownika
• Zakres pomiarowy napięcia: od 15,000 V do 1500,0 V
• Zakres pomiarowy prądu:
  • od 0,4000 A do 20,000 A (przy użyciu cęgów 20 A)
  • od 4,0000 A do 200,00 A (przy użyciu cęgów 200 A)
  • od 10,000 A do 500,00 A (przy użyciu cęgów 500 A)
• Pasmo przenoszenia: d.c., od 0,5 Hz do 150 kHz, podstawowy zakres pomiaru d.c., od 0,5 Hz do 5 kHz
• Pasmo częstotliwości synchronizowania: pod 0,5 Hz do 5 kHz
• Dokładność podstawowa:
  • d.c.: ±0,1 w.w. ±0,1% w.p.
  • 50/60 Hz: ±0,05% w.w. 0,05% w.p.
  • 100 kHz: 1,5% w.w. ±0,5% w.p.
• Maksymalna dokładność uzyskiwana przy pomiarze cęgami prądowymi: ±0,16% w.w. (z cęgami AC/DC 9709)
• Okres gwarantowanej dokładności: 6 miesięcy (1 rok: x 1,5)
• Szybkość próbkowania i zapisu: 500 kSa/s
• Szybkość odświeżania danych: 50 ms
• Mierzone parametry: napięcie, prąd, moc czynna, moc pozorna, moc bierna, współczynnik mocy, kąt fazowy, częstotliwość, całka prądu, całka mocy, napięcie szczytowe, prąd szczytowy, tętnienia
• Mierzone i wyświetlane jednocześnie parametry krytyczne przy ocenie silników / falowników: —-wartość skuteczna składowej podstawowej + składowej fali nośnej
  • wartość skuteczna (wartość średnia) bliska składowej podstawowej
  • składowa podstawowa rzeczywista (true)
  • współczynnik odkształceń mierzonego przebiegu
  • symetria faz
  • wartości maksymalne dodatnie/ujemne (szczytowe) mierzonego przebiegu
  • składowa stała niebezpieczna dla silnika
  • wartość skuteczna otrzymana przez usunięcie składowej stałej z wartości skutecznej
  • częstotliwość każdej z faz
• Pomiar harmonicznych:
  • wartość skuteczna, zawartość, kąt fazowy, różnica faz, współczynnik zniekształceń, stosunek symetrii
  • rząd najwyższej analizowanej harmonicznej: 100
  • analiza jednocześnie w czterech kanałach
  • możliwość wykonywania analizy jednocześnie wraz z pomiarem mocy
  • synchronizacja do częstotliwości składowej podstawowej od 0,5 Hz do 5 kHz
  • prezentacja danych w postaci listy lub wykresu (do wyboru)
• Pomiar zakłóceń (funkcja nadająca się odealnie do pomiaru zakłóceń wprowadzanych przez falowniki (analiza FFT):
  • pomiar jednokanałowy, wykonywany jednocześnie z pomiarem mocy i analizą harmonicznych
  • składowe zakłóceń do 100 kHz można odczytywać obserwując zmierzone przebiegi
  • jednoczesne wyświetlanie 10 górnych punktów częstotliwości oraz poziomów napięcia/prądu
• Czytelne wyświetlanie sprawności i strat falowników:
  • wbudowana funkcja pomiaru sprawności i strat,
  • mierząc jednocześnie moc wejściową i wyjściową falownika można określać sprawność roboczą [%] oraz straty mocy [W]
• Wykres X-Y:
  • przydatny przy sprawdzaniu dynamicznych charakterystyk inwerterów (oś X – jeden parametr, oś Y – dwa parametry)
  • przyporządkowując osi X napięcie a osi Y pobór mocy i sprawność można wyświetlać charakterystyki silnika w czasie rzeczywistym
• Wyświetlanie przebiegów przy 500 kSa/s, z możliwością obserowania też przebiegów składowych podstawowych:
  • Pełna obsługa funkcji monitorowania przebiegu (wyświetlanie zmierzonych przebiegów napięcia i prądu, wyświetlanie również składowych częstotliwościowych nośnej falownika w czasie rzeczywistym)
  • Funkcja filtru: przeznaczona do usuwania z sygnału z falownika składowych częstotliwościowych nośnej, a na ekranie przebiegu można obserwować przebiegi częstotliwościowe składowej podstawowej
• Inne funkcje: przełączanie wartości skutecznej, skalowanie, uśrednianie, obliczanie sprawności/strat, obliczenia Δ-Y
• Praca synchronizowana: możliwość synchronizacji pracy maksymalnie czterech analizatorów przy użyciu standardowego oprogramowania
• Wyświetlacz: czytelny, wielokolorowy ekran WVGA, przekątna 9 cali, rozdzielczość 800 na 480
• Odświeżanie ekranu: co 200 ms
• Wyświetlanie na ekranie jednocześnie: 32, 16, 8 lub 4 parametrów (do wyboru), wyświetlane parametry wybiera się indywidualanie dla każdego ekranu
• Wyświetlane schematy połączeń oraz wykresy wektorowe pozwalają uniknąć błędów połączeniowych
• Bezpieczeństwo: kat. II 1000 V, kat. III 600 V
• Intefejsy: LAN, USB(2.0) (funkcje i pamięć "pendrive"), RS-232C, karta CF
• Funkcja serwera HTTP: dostępna wraz z bezpłatnym oprogramowaniem, umożliwia pobieranie danych i zdalne sterowanie analizatorem 3390 łącząc go z PC za pośrednictwem interfejsu LAN lub USB
• Wymiary i masa: 340x170x160 [mm], 4,5 kg
• Opcje:
• 9791 (lub 9793) – ocena i analiza silnika:
  • napięcie, moment, liczba obrotów, częstotliwość, poślizg, pomiar mocy silnika; – wyświetlanie charakterystyk we./wy. silnika w czasie rzeczywistym
  • jednoczesne wyświetlanie wyników pomiaru: momentu [Nm], liczby obrotów [r/min], mocy wyjściowej [W] i poślizgu [%]
• 9792 – wyjście przetwornika c/a:
  • 16 kanałów (wyprowadzanie 16 parametrów w formacie analogowym)
  • odświeżanie danych: co 50 ms
  • wyprowadzanie przebiegów napięcia i prądu (przy użyciu od 1 do 8 kanałów)
  • przebiegi są wyprowadzane z szybkością 500 kSa/s, a przebiegi sinusoidalne są przedstawiane dokładnie do 20 kHz
  • wyjście przebiegu [8 kanałów maks., ±2 V/wyjście analogowe (DC ±5 V)
• 9683 – kablem tym można połączyć maksymalnie cztery analizatory 9683 (wyprowadzenie SYNC) i synchronizować ich zegary i czasy pomiaru
• 9670 – drukarka termiczna (dołączana do interfejsu RS-232C), ułatwia sporządzanie wydruków w terenie
