Płytowy lub rurowy wymiennik ciepła HTST/UHT System – FT74XA

Opis produktu – Płytowy lub rurowy wymiennik ciepła HTST/UHT System – FT74XA

FT74XA to wysoce elastyczny, miniaturowy system przetwarzania HTST / UHT, który czyni go idealnym do opracowywania nowych płynnych produktów. Posiada szeroką gamę opcji dostosowanych do wszystkich potrzeb i może być obsługiwany niezależnie lub jako część procesu ciągłej pracy z innymi urządzeniami Armfield.

• Rezystancje platynowe czujniki temperatury dla wysokiej dokładności

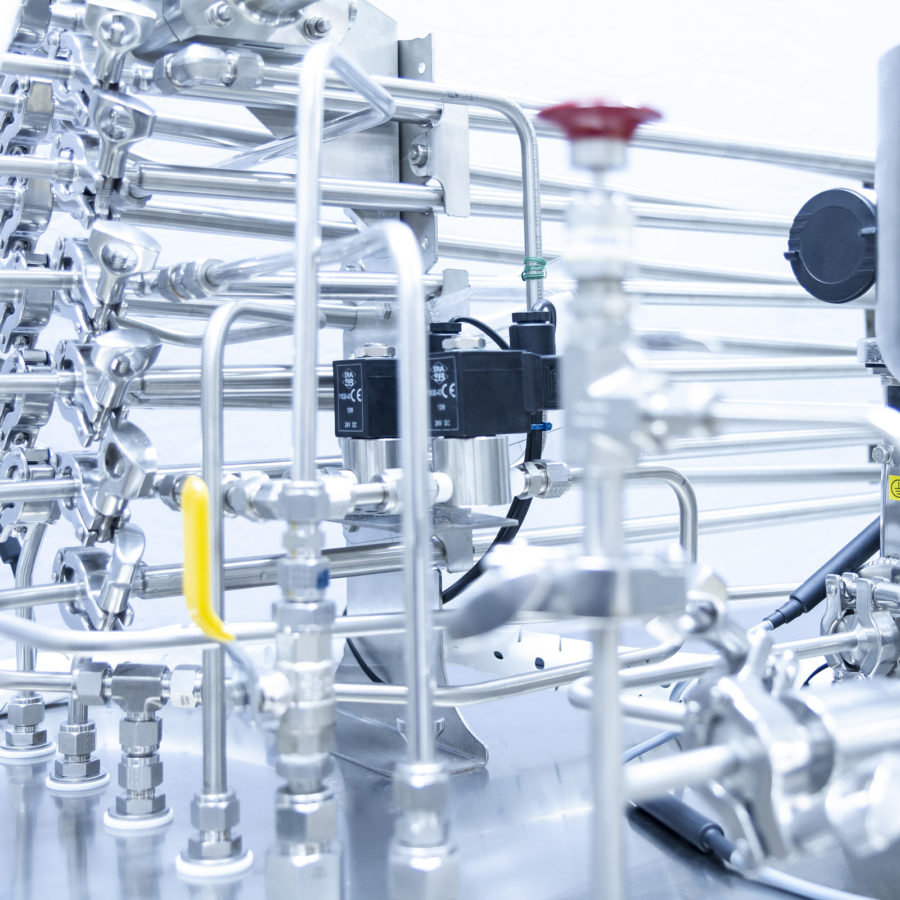

• Ukośny układ rurowy do samooczyszczania.
• Sterowanie wszystkimi operacjami za pomocą ekranu dotykowego
• Dwustopniowe chłodzenie płytowych i rurowych wymienników ciepła

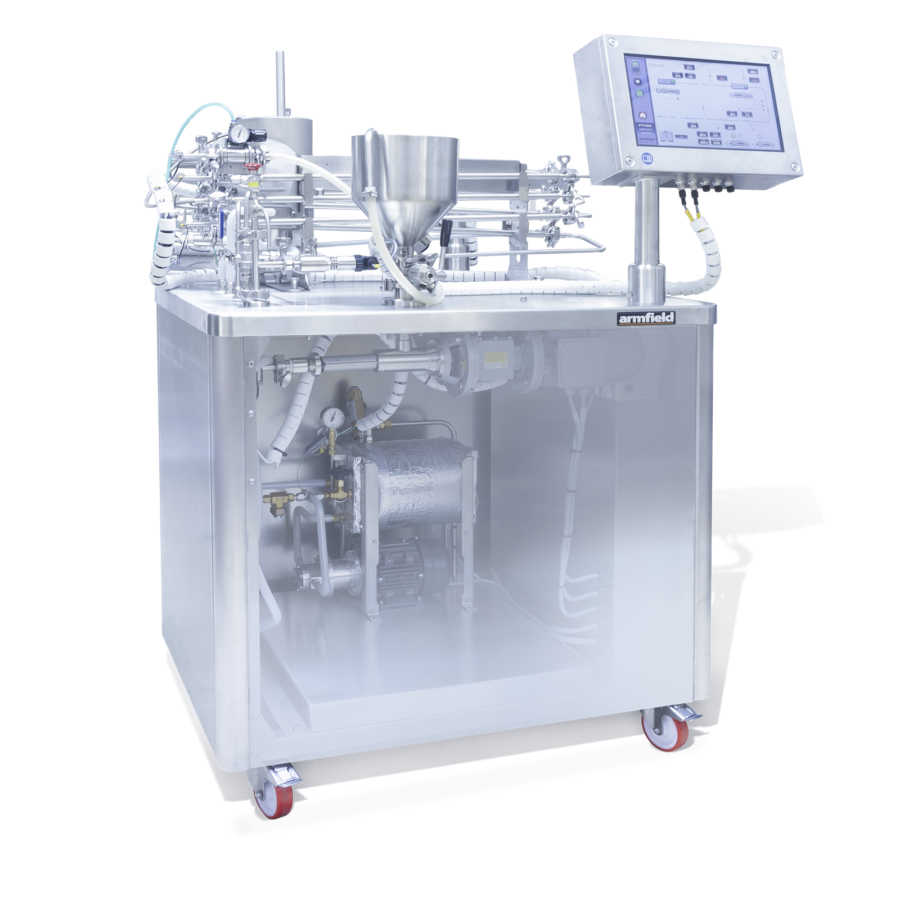

FT74XA jest kompaktowy, mobilny i łatwy w instalacji. Posiada zintegrowany generator ciepłej wody pod ciśnieniem i do działania wymaga jedynie prądu elektrycznego i wody chłodzącej, dzięki czemu idealnie nadaje się do przestrzeni zamkniętych o ograniczonych usługach, takich jak laboratoria.

Praca z płytowymi lub rurowymi wymiennikami ciepła umożliwia obsługę szerokiego zakresu lepkości produktów. Progresywna wnękowa pompa zasilająca zapewnia, że ​​natężenia przepływu są niezależne od zmian lepkości / przeciwciśnienia i pozwalają na maksymalne ciśnienie robocze 10 barów.

Typowe prędkości przetwarzania wynoszą 10-20 l / h przy temperaturach utrzymywania do 150 ° C. W temperaturach pasteryzacji osiągane są prędkości przepływu do 60 l / h.

• Czyszczenie odbywa się na miejscu (CIP) przy użyciu pompy zasilającej w trybie dużego natężenia przepływu, a opcja CIP pompy odśrodkowej (FT74-52) generuje bardzo duże prędkości czyszczenia w przypadku produktów szczególnie trudnych do czyszczenia.
• Sterylizacja (SIP) systemu jest kontrolowana z ekranu dotykowego. Określono czas i temperaturę sterylizacji systemu oraz monitorowano kluczowe czujniki temperatury, aby zapewnić, że cały system pomyślnie zakończy cykl SIP.
• Automatyczna kontrola podgrzewania (FT74-46) oferuje niezależny obieg ciepłej wody, a temperaturę podgrzewania produktu ustawia się za pomocą ekranu dotykowego.

System jest dobrze oprzyrządowany zarówno dla procesów, jak i usług, a wszystkie czujniki są wyświetlane na ekranie dotykowym, a zarejestrowane wartości można zobaczyć graficznie i zapisać w pamięci USB do dalszej analizy.

Jednostka serwisowa FT74XA zapewnia usługi ogrzewania, chłodzenia i oprzyrządowania do obsługi miniaturowych wymienników ciepła Armfield, jak opisano poniżej. Wymienniki ciepła pasują do jednostki serwisowej i można je łatwo wymienić w ciągu zaledwie kilku minut.

Jednostka serwisowa składa się ze zbiornika zasilającego, pompy produktu, oprzyrządowania dla wymienników ciepła i zasilanego elektrycznie kotła ciepłej wody (standardowo 4 kW o mocy 6 kW z opcją wstępnego ogrzewania FT74-46) z pompą recyrkulacyjną. Jest kontrolowany przez zintegrowany programowalny sterownik logiczny (PLC) z interfejsem panelu dotykowego o wysokiej rozdzielczości 15 ”(1366 × 768) dla operatora.

• Sterowanie odbywa się za pomocą 15-calowego ekranu dotykowego (rozdzielczość: 1366 × 768)
• Tryby pracy obejmują przetwarzanie, CIP i SIP. Istnieje również tryb konserwacji dla serwisu i konfiguracji

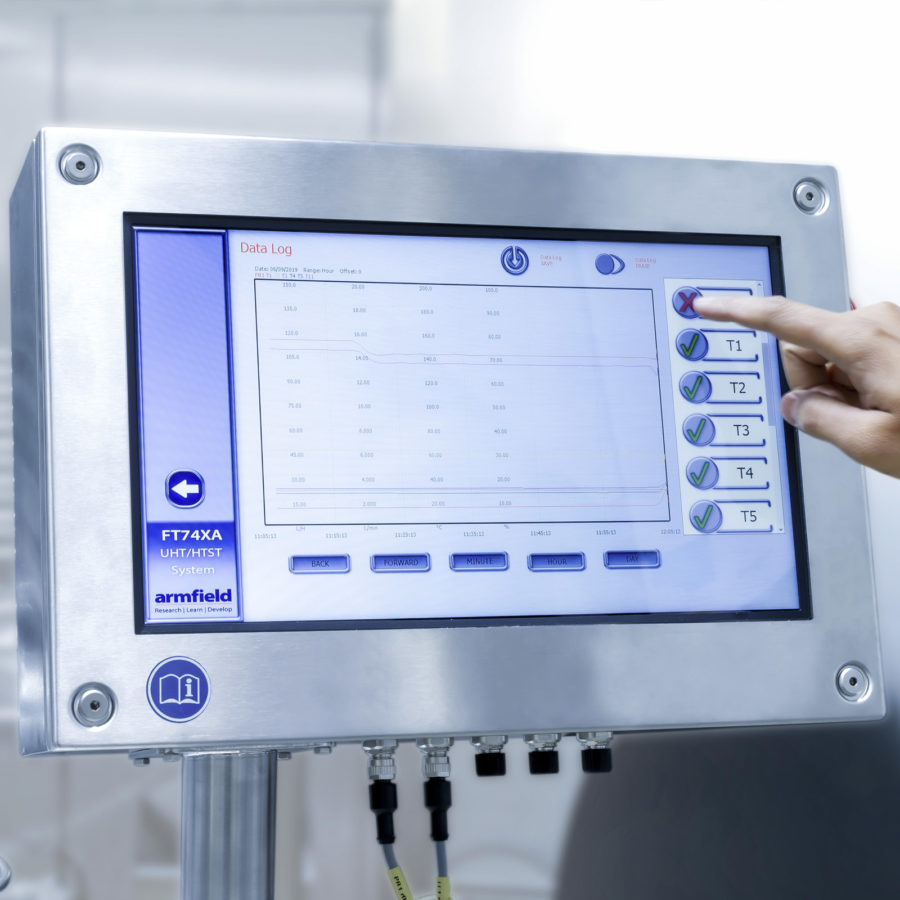

• Wszystkie wartości czujników i wartości zadane są wyświetlane i wprowadzane na ekran. Wartości czujników można zapisać w pliku danych, aby pobrać je z pamięci USB, a następnie zaimportować do Ms Excel. Wartości czujników można obserwować w formacie graficznym na ekranie dotykowym. Wyświetlane zmienne i interesujące ramy czasowe mogą być regulowane przez operatora
• Parametry robocze dla konkretnego produktu można zapisać jako przepis, który można wywołać w celu łatwej konfiguracji sprzętu
• Czas utrzymywania jest obliczany na podstawie zmierzonego natężenia przepływu i wyświetlany na ekranie dotykowym. Podobnie jak watość Fo obliczona na podstawie czasu i temperatury przetrzymywania. Opcje zwiększające funkcjonalność jednostki podstawowej FT74XA obejmują: Zasilanie ssące (FT74-41 / 53) – Te dwie opcje umożliwiają podłączenie urządzenia do zbiornika zasilającego zamiast korzystania ze zbiornika (-41). Zautomatyzowany zawór może być również stosowany do dodawania wody, gdy skończy się produkt (-53)
• Przepływomierz produktu elektromagnetycznego (FT74-40) z odczytami zapisanymi w rejestrze
• Pneumatyczny zawór zaciskowy (FT74-22) – zastępuje standardowy sprężynowy zawór zwrotny podczas obróbki produktami zawierającymi cząstki stałe (wymaga zasilania sprężonym powietrzem)
• Łącznik do sterylizacji (FT74-45) – umożliwia FT74XA zapewnienie wystarczającej ilości ciepła do sterylizacji sterylnego wypełniacza Armfield FT83
• Zmienna rura przytrzymująca (FT74-65) – obejmuje trzy oddzielne rury mocujące zamontowane w izolowanej obudowie ze stali nierdzewnej. Cewki, stosowane niezależnie lub łącznie, zapewniają siedem różnych czasów utrzymywania od 30 do 120 sekund przy 10 l / h. Pośrednie czasy przetrzymywania są możliwe poprzez zmianę szybkości przepływu produktu. Może być stosowany zarówno z rurowym, jak i płytowym wymiennikiem ciepła. Jest dostarczany z czujnikiem temperatury, dzięki czemu temperatury na wlocie i wylocie z rurki trzymającej są monitorowane i rejestrowane. Inne rurki mocujące są dostępne na życzenie.\
