Name: Hybrydowy trenażer silników benzynowych
Brand: Bedo

Opis produktu – Hybrydowy trenażer silników benzynowych

System szkoleniowy (HYD103) ma na celu zapoznanie uczniów z koncepcją silników hybrydowych, łączących zarówno silnik spalinowy, jak i silnik elektryczny, silnik spalinowy zintegrowany z urządzeniem jest silnikiem benzynowym, korzystając z tego systemu szkoleniowego, uczestnicy szkolenia zapoznają się z głównymi komponentami i zasadą działania pojazdów hybrydowych. Ponadto uczestnicy szkolenia będą mogli wykonywać różne pomiary i usuwać usterki dotyczące benzynowych hybrydowych systemów szkoleniowych.

Zakres dostawy

Podcięcie silnika hybrydowego (HYD103)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)
Oprogramowanie do rozwiązywania problemów Bedo
- Wymagane do działania: PC

Szczegóły techniczne

System szkoleniowy wprowadza uczestników w koncepcję silników hybrydowych, łączących silnik spalinowy i elektryczny.
System szkoleniowy jest prawdziwym fizycznym silnikiem hybrydowym, w którym wszystkie komponenty i systemy samochodu hybrydowego są prezentowane w systemie szkoleniowym.

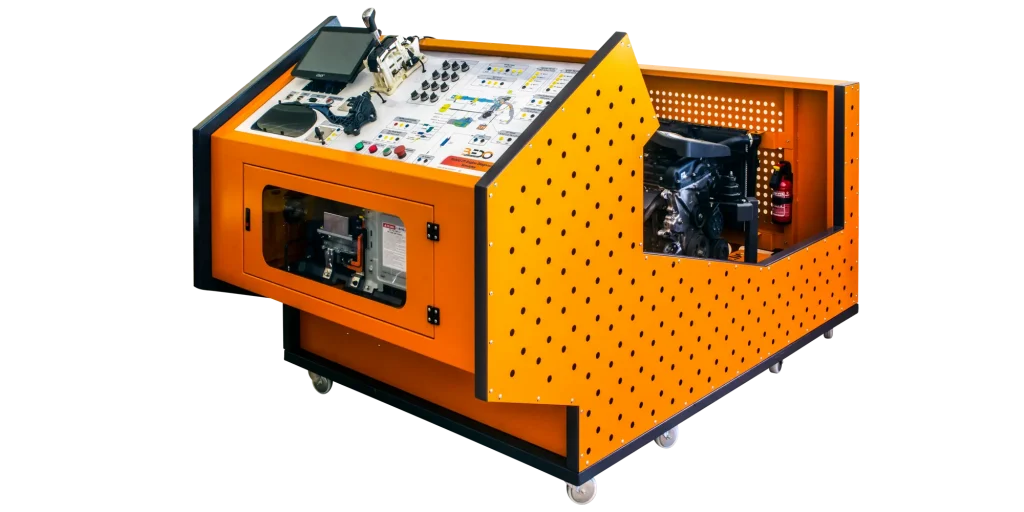

System szkoleniowy obejmuje silnik spalinowy, układ przeniesienia napędu, układ chłodzenia, układ wydechowy, zestaw akumulatorów, ładowarkę akumulatorów i wiele innych.
Podwozie, które mieści wszystkie komponenty & systemy samochodowe jest zaprojektowane w sposób, który umożliwia dobrą obserwację wszystkich elementów systemu i zapewnia bezpieczeństwo użytkownika w tym samym czasie.
Główny panel sterowania przedstawia łatwy interfejs między urządzeniem a użytkownikiem, poprzez punkty testowe i panel operacyjny.
Punkty testowe dla głównych komponentów systemu na panelu sterowania są dołączone do zbadania komponentów za pomocą zewnętrznego multimetru lub oscyloskopu.
Panel operacyjny zawiera wyłącznik awaryjny, diody LED wskazujące, gniazda USB i gniazdo DLC.
Deska rozdzielcza samochodu jest dostępna na przednim panelu sterowania, aby obserwować wartości prędkości i przyspieszenia.
Drążek zmiany biegów i pedał przyspieszenia są również dostępne do wykonywania zmiany biegów i przyspieszania samochodu.

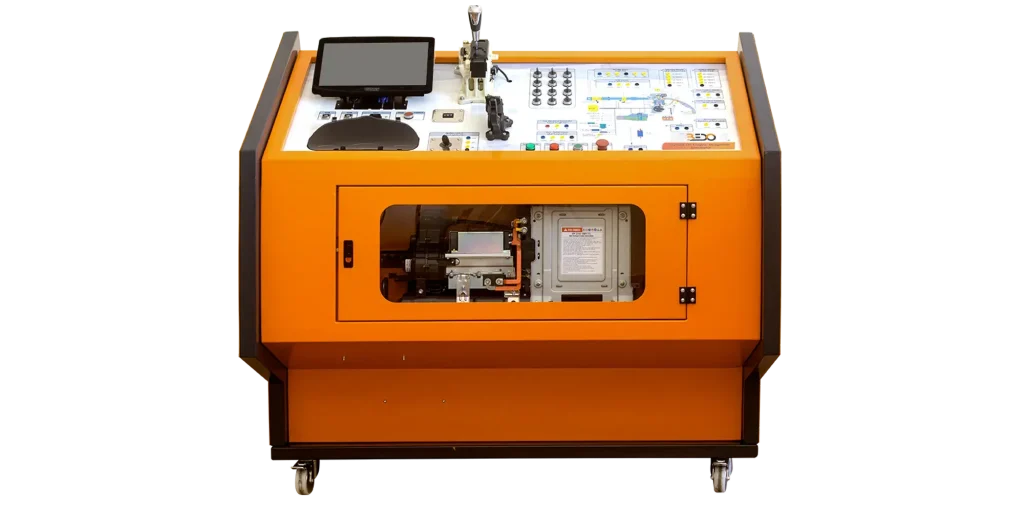

Duża komora na akumulator wysokiego napięcia jest dołączona do systemu treningowego, komora składa się z akumulatora wysokiego napięcia, falownika i konwertera DC na DC.
Komora jest wyposażona w przezroczyste szklane drzwi, aby umożliwić wyraźną obserwację znajdującego się w niej akumulatora.
Schematyczny schemat systemu znajduje się na przednim panelu, wyraźnie ilustrując wszystkie elementy systemu.
Moduł usterek, który zawiera do 12 przełączników usterek, jest dołączony do symulacji najczęstszych usterek samochodu hybrydowego LPI w celu zwiększenia umiejętności studentów w zakresie konserwacji i rozwiązywania problemów.

Eksperymenty

Eksperymenty pomiarowe
- Pomiary kluczyka zapłonu samochodu
- Pomiar przepustnicy powietrza
- Pomiar MAP
- Pomiar pedału przyspieszenia
- Pomiar generatora samochodowego
Eksperymenty dotyczące usterek
- Usterka czujnika krzywki
- Usterka czujnika wału korbowego
- Usterka cewki zapłonowej nr 1
- Usterka cewki zapłonowej nr 2
- Usterka cewki zapłonowej nr 3
- Usterka cewki zapłonowej nr 4
- Usterka wtryskiwacza nr 1
- Usterka wtryskiwacza nr 2
- Usterka wtryskiwacza nr 3
- Usterka wtryskiwacza nr 4
- Usterka układu wysokiego napięcia
- Usterka układu ładowania akumulatora
