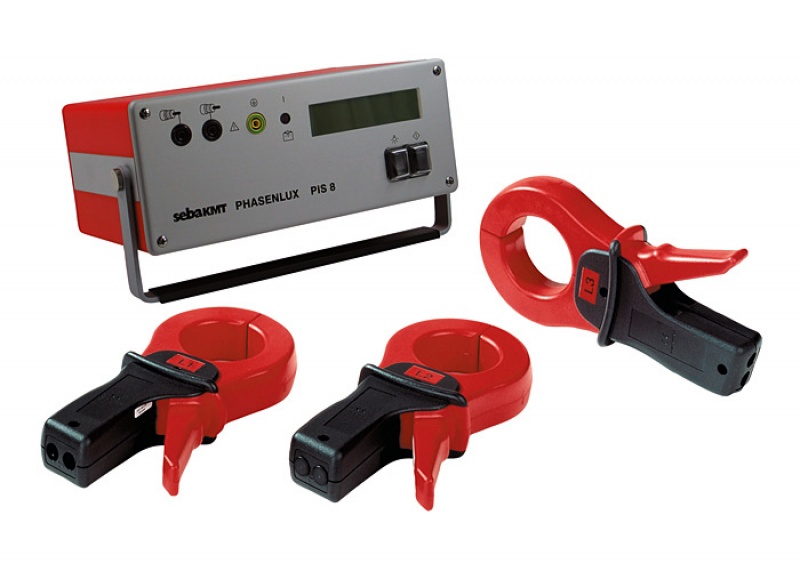

Opis produktu – Identyfikator faz PIL 8
Nowy identyfikator fazy PIL8 spełnia warunki przepisów BHP przez to, że urządzenie to eliminujje potrzebę odziemiania (zdejmowania uziemiaczy) i zwierania obwodu podczas określania fazy. Po zainstalowaniu trzech par cągów na uziemionych i zwartych końcach lini drzwi do celki mogą być zamknięte.
Opis metody:
PIL 8 pracuje z drzema parami cęgów nadawczo-odbiornicznych które są zainstalowane bez jakichkolwiek przewodów połączenioowych na każdej ze zwartych faz (zasilanie nie jest wymagane!). W miejscu przecięcia kabla prąd o częstotliwości akustycznej jest wysyłany do kabla przy użyciu zasilanego bateryjnie generatoa częstotliwości akustycznej. Prąd o częstotliwości akustycznej generuje w cęgach nadawczo-odbiorczych napięcie, które jest prostowane i magazynowane w kondensatorze. W środku cęgów nadawczo-odbiorczych znajduje się mał generator częstotliwości akustycznej, który jak tylko pojawi się napięcie stałe nadaje kodowany sygnał do odbiornika wskazując fazę, na której zostały zainstalowane cęgi. Teraz nadajnik częstotliwości akustycznej pracuje jako odbiornik, który wyświetla sygnał z cęgów nadawczo-odbiorczych.
