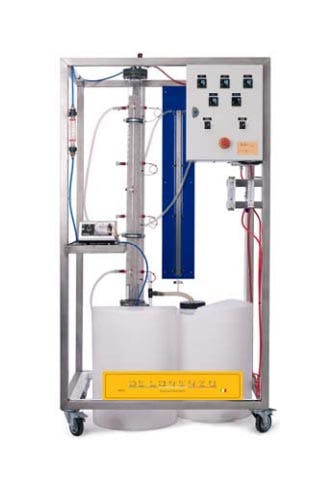

INSTALACJA DO DESORPCJI ABSORPCYJNEJ DL CH11

Opis produktu – INSTALACJA DO DESORPCJI ABSORPCYJNEJ DL CH11

Ten trener umożliwia badanie absorpcji i desorpcji poprzez analizę różnych zmiennych wpływających na proces:
– dopływ cieczy,
– dopływ gazu,
– przepływ gazu i stosunek cieczy.
DZIAŁANIE URZĄDZENIA / CECHY TECHNICZNE
Głównym elementem trenażera jest kolumna o wysokości 1400 mm i średnicy 80 mm wykonana ze szkła.
Kolumna jest wypełniona szklanymi pierścieniami Rasching 9×9 mm, a także polipropylenowymi pierścieniami Pall, które zastępują szklane pierścienie Rasching w celu zbadania wpływu wypełniacza na wydajność procesu absorpcji i desorpcji.
W obu przypadkach wypełnienie kolumny maksymalizuje powierzchnię kontaktu gazu z cieczą, tak aby uzyskać maksymalną możliwą absorpcję lub desorpcję.
Instalacja posiada zawory ciśnieniowe na dole i na górze kolumny oraz dwa zawory pośrednie, poprzez szybkozłącza podłączone do manometru różnicowego kolumny wodnej, który umożliwia określenie spadku ciśnienia w kolumnie oraz wpływu prędkości cieczy i gazu na spadek ciśnienia w kolumnie.
Instalacja posiada również trzy pośrednie próbniki do pobierania próbek zarówno fazy ciekłej, jak i gazowej oraz 4 sondy temperatury z wyświetlaczem cyfrowym.
Faza ciekła jest przechowywana w zbiorniku o pojemności około 30 litrów wykonanym z polietylenu.
Woda lub ciecz absorpcyjna jest doprowadzana do kolumny reakcyjnej przez pompę dozującą, która umożliwia ustawienie przepływu wody doprowadzanej do kolumny.

W przepływomierzu umieszczonym na linii wlotu cieczy można wyświetlić dopływ cieczy. Przepływomierz wykonany jest ze szkła borokrzemianowego i stali nierdzewnej AISI-316, z pływakiem ze stali nierdzewnej.
Ciecz jest wprowadzana przez górną część kolumny przez dyfuzor cieczy, który umożliwia rozproszenie cieczy, a tym samym lepsze rozprowadzenie płynu w kolumnie.
Do pracy instalacji wykorzystywane jest powietrze sieciowe.
Przepływ powietrza do instalacji można regulować i wizualizować za pomocą rotametru 0-5 m3 /h metakrylanu wyposażonego w zawór regulacyjny.
Instalacja jest przeznaczona do wykonywania praktyk absorpcji rozpuszczonego CO2 w powietrzu na strumieniu cieczy.
W tym celu w T następuje mieszanie powietrza i CO2, którego wlot można wizualizować i regulować za pomocą rotametru 0-2 m3 /h. Po punkcie mieszania CO2 z powietrzem następuje wlot strumienia gazu w dolnej części kolumny absorpcyjnej.
Kontakt między cieczą a gazem wewnątrz kolumny nad powierzchnią pierścieni wypełniających sprzyja przenoszeniu materiału.
Aby zbadać procesy desorpcji, woda obiegowa zostanie zanieczyszczona lotnym składnikiem, na przykład amoniakiem w stężeniach 100-5000 mg/l.
Cyrkulacja powietrza w przeciwprądzie powoduje desorpcję zanieczyszczeń rozpuszczonych w fazie ciekłej i możliwe jest określenie skuteczności procesu poprzez analizę stężeń amoniaku na wlocie i wylocie.
Płyn wyjściowy jest przechowywany w szklanym pojemniku, gdy działa w trybie ciągłym, lub może być zawracany do zbiornika zasilającego, gdy działa w trybie wsadowym.
Aby określić skuteczność działania, instalacja posiada miernik stężenia CO2 w powietrzu, z miernikiem CO2 na podczerwień; zawiera filtr wody przed miernikiem.
Miernik ten może być używany do określania stężenia tego związku zarówno na wlocie, jak i na wylocie kolumny.
Podobnie, w dolnej części kolumny znajduje się uszczelnienie wodne zapobiegające utracie gazu przez dno kolumny.
