Opis

Symbol: QUICK-NRJ
Nazwa: Inteligentna instalacja domowa – kontrola zużycia energii – system modułowy

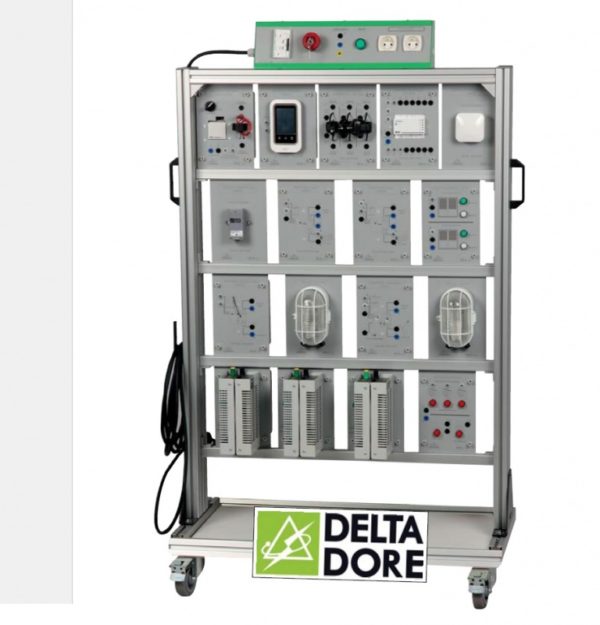

System szkoleniowy wyposażony w aluminiową ramę montażową, konsolę zasilającą oraz wymienne moduły stanowiące zestaw ćwiczeniowy inteligentnej instalacji domowej. System ma umożliwiać pomiary poboru energii w instalacji domowej. System wyposażony w główny moduł z ekranem dotykowym sterujący systemem kontroli zużycia energii. Poszczególne moduły zabudowane w grawerowanej obudowie z tworzywa sztucznego i wyposażone w 4 mm bezpieczne zaciski laboratoryjne. Opisy paneli przednich modułów wykonane postaci graweru laserowego odpornego na ścieranie . Grawer w języku polskim. Moduły montowane w aluminiowej ramie na kółkach.

CELE SZKOLENIOWE

• Badanie systemu pomiarowego do poboru energii zgodnie z normą RT2012.
• Nauka zasad domowej instalacji kontrolnej wyposażonej w DELTA DORE® elementy radiowe
• Parametry DELTA DORE® elementy radiowe (technologia RF)
• Wykonanie okablowania dla elementów domowych.
• Dowiedz się, jak korzystać z amperomierza cęgowego w instalacji domowej.

Część praktyczna

• Tworzenie schematów okablowania.
• Nauka wykonywania instalacji elektrycznych i programowania elementów dotykowym ekranem DELTA DORE
• Nauka i tworzenie komend radiowych dla oświetlenia, rolet i ogrzewania.
• Odczyt mocy dla cyklu pracy ogrzewania.
• Porównanie mocy wyświetlanej na ekranie z obliczoną z innego odczytu.
• Tworzenie scenariuszy zgodnych z temperaturą zewnętrzną i słońcem.

Charakterystyka stanowiska (ramy montażowej)

• – Rama aluminiowa na kółkach z hamulcem. Rama z 4 rzędami umożliwiającymi montaż do 5 modułów
• – Wymiary ramy: 950 x 50 x 1620 mm
• – Wymiary każdego modułu: 250 x 165 mm
• – Wymienne moduły zapewniają szybka i pewną instalację panelu montażowym
• – Waga całkowita: 50 kg wraz z modułami
• – Panel montażowy wyposażony jest w konsolę zasilająca podłączana bezpośrednio do gniazda 230V zasilaną przez 5- metrowy przewód sieciowy.
• – Łączenie elementów ( modułów) odbywa się za pomocą standardowych przewodów laboratoryjnych z wtykiem 4mm
• – 1 stojak na przewody 20 szt. umieszczony z tyłu ramy montażowej

Konsola zasilająca parametry minimalne

• – metalowa, malowana proszkowo, montowana do ramy montażowej. Panel przedni z płyty PCV , grawer laserowy odporny na ścieranie . Grawer w języku polskim.

Przód:

• 1 16A wyłącznik RCD 30mA
• 1 Przycisk bezpieczeństwa
• 1 Przycisk załączający + lampka sygnalizacyjna ON
• 1 Wyjście główne 230V+E w postaci wtyków 4-mm
• 2 Gniazda zasilające 2P+E 230VAC

• 1 Moduł – nadajnik danych z kontrolą poza godzinami szczytu
• 1 Moduł – kolorowy wyświetlacz dotykowy wyświetla wszystkie detale poboru ciepła, dla kontroli (przewody i obciążenie), oświetlenie i rolety.
• 1 Moduł – 3 transformatory prądu (max 60A) do pomiaru 3 różnych obwodów.
• 1 Moduł – jednostka techniczna interfejsu mocy dla ekranu dotykowego.
• 1 Moduł radiowy – czujnik światła słonecznego.
• 1 Moduł radiowy – czujnika temperatury zewnętrznej
• 2 Moduły radiowe – kontroli rolet
• 1 Moduł symulacji – 2 rolety.
• 1 Moduł radiowy – zmienność oświetlenia.
• 1 Moduł radiowy – zmienność oświetlenia, off/on, czasowe
• 2 Moduły – żarówki 230V AC – 60 W
• 3 Moduły – obciążenie 320 W + światła wskaźnika
• 1 Moduł symulacji – 3 grzejniki konwektorowe przewodowe, 1 zbiornik ciepłej wody oraz 1 palnik.

Musi umożliwiać rozbudowę poprzez zastosowanie dodatkowych modułów. Wymagane dostarczenie materiałów ćwiczeniowych dla ucznia oraz nauczyciela.
Nadruki na stanowisku wykonane w języku polskim, grawer odporny na ścieranie.

Wymagane jest przedstawienie deklaracji CE wraz z ofertą.
