Opis

Zastosowanie:

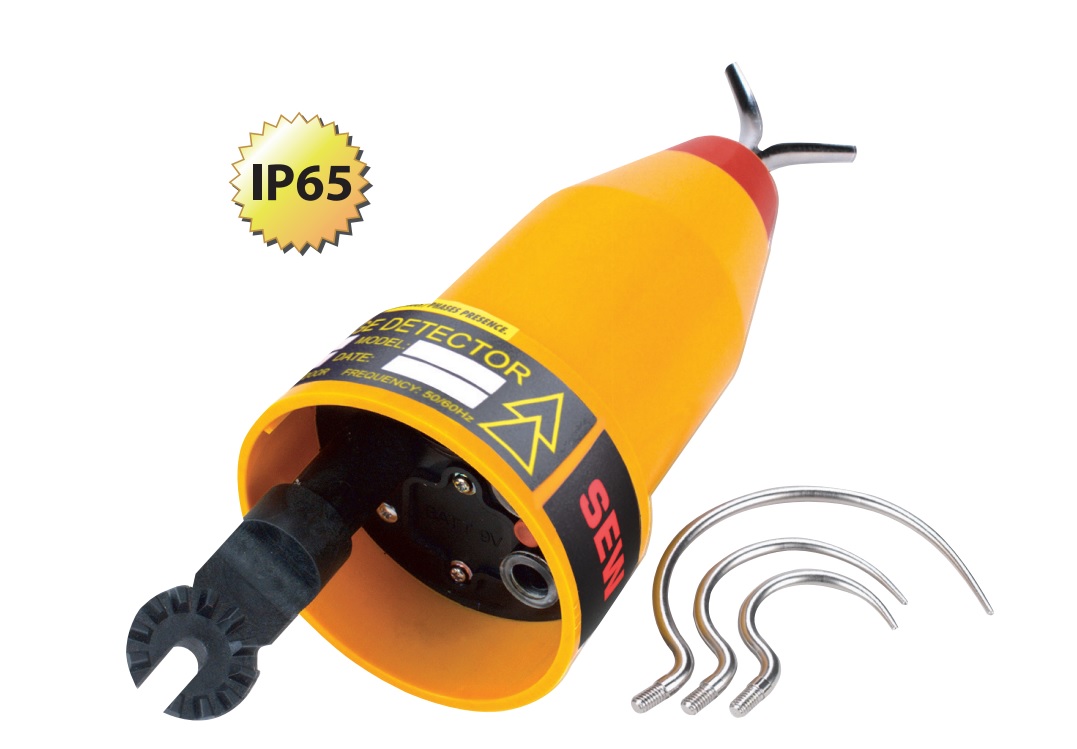

Wskaźnik obecności napięcia 50Hz-60Hz w sieciach od 12 do 36kV.

Dane techniczne:

Znamionowy zakres napięć – 12kV – 36kV
Obudowa z wysokiej jakości nylonu
Wskaźnik jest przystosowany do mocowania na standardowym drążku izolacyjnym.
Wbudowany autotest uniemożliwia pracę z rozładowaną baterią lub wykrytą niesprawnością
Wskaźnik jest zasilany z typowej baterii 9V.
Urządzenie jest dostarczane w sztywnym futerale, z baterią i instrukcją użytkowania.
Wyrób zgodny z PN-EN 61243-1

● Doskonała odporność na wstrząsy.
● Wytrzymała formowanie nylonowe.
● Automatyczne włączanie (po wykryciu napięcia).
● Doskonała odporność na upadek.
● Dobra odporność na wibracje.
● Głośne sygnalizowanie alarmu dźwiękowego.
● Wbudowany obwód testujący i autotestujący.
● Diody LED o wysokiej jasności w kolorze.
● Działa ze standardowej baterii 9V.
● Wymienna elektroda kontaktowa.
● Używaj we wszystkich warunkach.
● Kompatybilny ze wszystkimi drążkami łączącymi.
● Lekki, wytrzymały i kompaktowy.
● Modele dostępne od 11kV do 132kV.
● Nadaje się do użytku wewnątrz i na zewnątrz.
● Samodzielne (automatyczne włączanie) lub ręczne uzbrajanie.
● Łatwy dostęp do baterii.
● Dostosowany próg na żądanie.
● Automatyczne wyłączanie (jeśli nie wykryto napięcia).
● Wodoodporna konstrukcja, klasa ochrony: IP65.

Ta rodzina pojemnościowych detektorów wysokiego napięcia została zaprojektowana tak, aby spełniał najnowsze standardy IEC.
HVD są używane do określenia, czy system jest pod napięciem, czy nie, aby można go było bezpiecznie uziemić.
Wskaźniki uruchamiają się samoczynnie i są aktywowane automatycznie po przyłożeniu wysokiego napięcia do elektrody kontaktowej.
Można je również uzbroić ręcznie przed użyciem poprzez naciśnięcie przycisku „TEST/UZBROJENIE”.
HVD mają również funkcję wykrywania niskiego poziomu baterii.
Detektory te są przeznaczone do stosowania na sinusoidalnych sygnałach (50 lub 60 Hz) systemach wysokiego napięcia.
Dostępne są modele obejmujące napięcia systemowe od 11kV do 132kV. Niestandardowe napięcia progowe można dostosować do wymagań aplikacji.
Wszystkie modele są przeznaczone zarówno do użytku w pomieszczeniach, jak i użytku na zewnątrz, w każdych warunkach pogodowych.
Każdy HVD jest umieszczony w wytrzymałym, wzmocnionym nylonie formowanej obudowie zewnętrznej i jest odporny na wstrząsy, upadki i wibracje

HVD mają wykrywanie niskiego poziomu baterii, które hamuje ręczne uzbrojenie, gdy bateria jest zbyt słaba.
Zewnętrzna obudowa HVD jest łatwa do czyszczenia. Każdy HVD jest dostarczany z zestawem do czyszczenia
i etui.
Wskaźnik wizualny pokazuje, kiedy HVD jest uzbrojony.
Po uzbrojeniu zielony wskaźnik LED miga dwa razy na sekundę.
Po wykryciu wysokiego napięcia czerwona dioda LED wskaźnik miga mniej więcej dwa razy na sekundę oraz słyszalny jest sygnał dźwiękowy.
