Opis

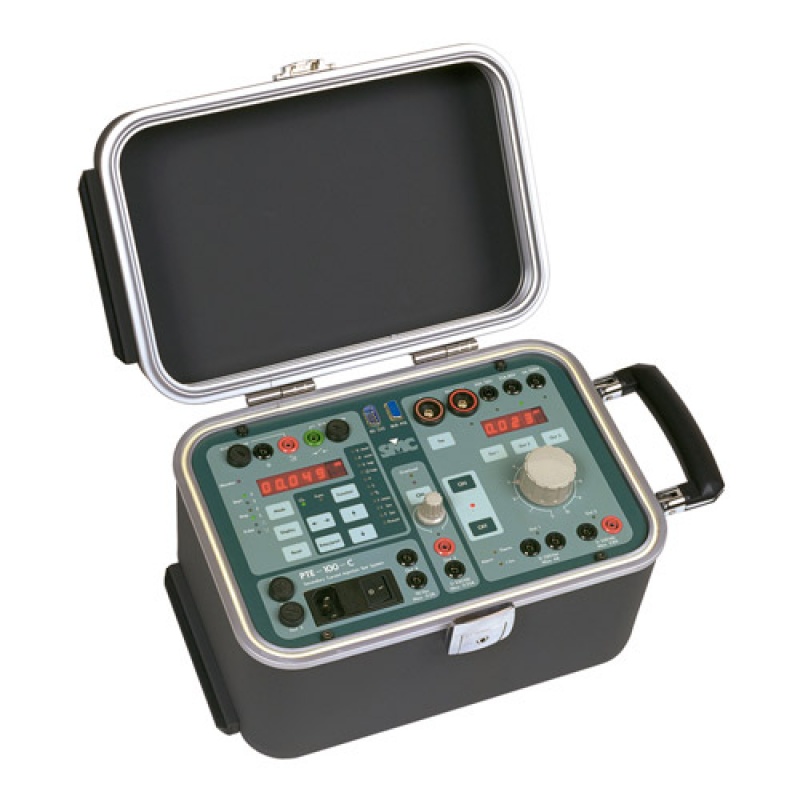

PTE-100-C tester zabezpieczeń
Jednofazowy zestaw do testowania przekaźników AC/DC
PTE-100-C jest przenośnym, uniwersalnym przyrządem do testowania elektromechanicznych, elektronicznych i cyfrowych przekaźników. Zdolny jest do generowania zmiennych prądów do 250A, regulowanego napięcia AC do 250V, regulowanego napięcia DC do 350V. Jednostka także zawiera stabilizowane pomocnicze zasilanie DC do 250V i stałe wyjście napięcia AC do 110V, które może być regulowane za pomocą opcji PTE-FCF.
Opis
Urządzenie jest niezwykle kompaktowe i zawiera wszystkie niezbędne funkcje dla przekaźników prądowych i napięciowych. Zawiera różne funkcje pomiarowe jak woltomierz, amperomierz, częstościomierz, jak również miernik mocy pozornej, impedancji oraz wewnętrzny i zewnętrzny kąt fazowy. Za pomocą kontrolek na panelu przednim można ograniczyć maksymalny wymuszany prąd, wykorzystywany np. w testowaniu nadprądowych przekaźników bezzwłocznych. Czas wymuszania może być także ograniczony, co jest pomocne przy bezpiecznym testowaniu urządzeń SPZ.
PTE-100-C może komunikować się z PC przez port szeregowy RS-232 oraz być połączony z innymi jednostkami PTE przez BUS-PTE.
Wszystkie urządzenia PTE dostarczane są z oprogramowaniem do strojenia i kalibracji pozwalające na kalibrację bez otwierania obudowy, wymagane jest jedynie posiadanie referencyjnych urządzeń pomiarowych.
Charakterystyka
- Regulowane wyjście prądowe do 250 A.
- Regulowane wyjście napięcia AC do 250V.
- Regulowane wyjście napięcia DC do 350V.
- Regulowane pomocnicze zasilanie DC do 250V.
- Pomocnicze wyjście napięcia AC 110V.
- Wyjścia są izolowane i elektronicznie zabezpieczone.
- Rozdzielczość sekundomierza: 1 ms.
- Funkcje woltomierza, amperomierza, częstościomierza, miernika mocy pozornej, impedancji oraz wewnętrznego i zewnętrznego kąta fazowego.
- Sterowanie czasem wymuszenia.
- Sterowanie maksymalną wartością wymuszenia.
- Prąd może być wstępnie ustawiony.
- 1,000VA przez 1 minutę.
- Port szeregowy RS-232.
- Port PTE-BUS.
- Wymiary: 200 x 300 x 200 mm.
- Waga: 13.5 kg.
Aplikacje
- Testowanie nadprądowych i minimalnych/maksymalnych przekaźników napięciowych.
- Testowanie nadprądowych przekaźników kierunkowych (opcja PTE-FCL).
- Testowanie SPZ (opcja PTE-FCE).
- Testowanie przekaźników dc.
- Testowanie MCB.
- Weryfikacja punktu przegięcia przekładników prądowych.
- W połączeniu z PTE-100-V tworzy kompletny jednofazowy system zdolny do testowania przekaźników różnicowych, synchronizacyjnych i odwróconej mocy itd.
