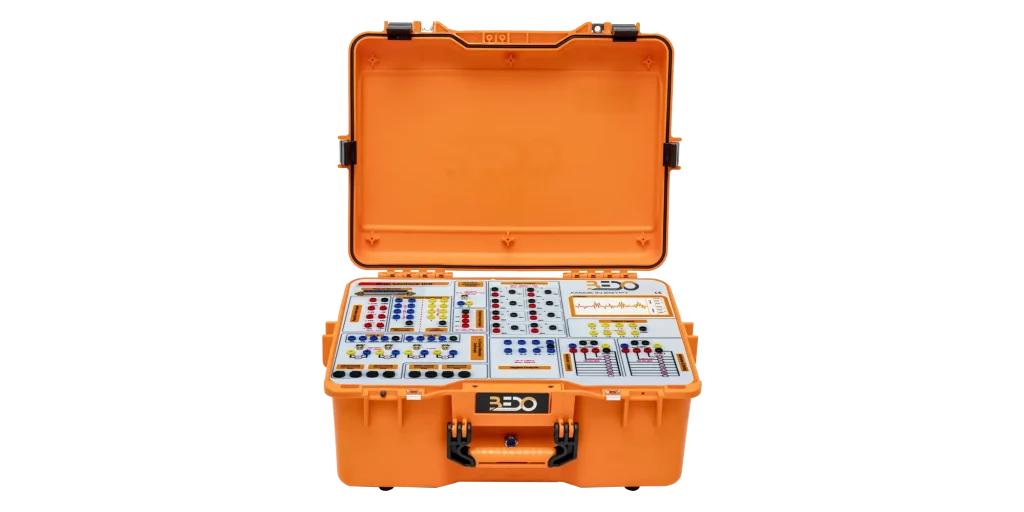

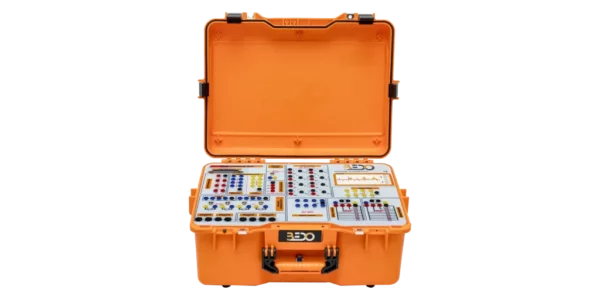

Jednostka bazowa interfejsu komputerowego z wbudowanym zasilaczem
Jednostka bazowa interfejsu komputerowego z wbudowanym zasilaczem - obrazek 2

Jednostka bazowa interfejsu komputerowego z wbudowanym zasilaczem

Bedo
Kategorie:

Dodaj do zapytania

Opis

Podstawowa jednostka interfejsu komputerowego z wbudowanym zasilaczem to zestaw stacjonarny zapewniający uczestnikom szkolenia szeroką gamę mierników i źródeł, które są kluczowymi narzędziami do testowania, zasilania i weryfikacji wielu komponentów zintegrowanych w różnych dziedzinach (elektryka, elektronika itp.). Zawiera wszystkie wejścia i wyjścia, przełączniki, źródła zasilania i sygnału oraz obwody pomiarowe potrzebne do przeprowadzania eksperymentów. Zestaw został zaprojektowany z myślą o różnych typach systemów i może być podłączony do innych modułów eksperymentatora w oparciu o program szkoleniowy, który ma być zastosowany i może być kontrolowany za pośrednictwem podłączonego komputera laboratoryjnego.

Zakres dostawy

  • Moduł bazowy interfejsu komputerowego z wbudowanym zasilaczem (MMS101)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Zawiera następujące moduły
    • Stałe zasilanie DC 3.3V;0. 8A
    • Stałe zasilanie DC +5V,1.5A / -5V,1.5A
    • Stałe zasilanie DC +12V,1.5A / -12V,1.5A
    • Stałe zasilanie DC +15V,1.5A / -15V,1.5A
    • Regulowane zasilanie DC, (-20V : +20V), 1. 5 A
    • Zasilanie trójfazowe 0 – 150 Hz, 0 – 14 Vrms, 2 A
    • Zasilanie trójfazowe z regulowanym przesunięciem fazowym.
    • 2 X woltomierz automatyczny zakres do 60VDC, 60Vrms AC
    • 2 X amperomierz automatyczny zakres do 2A AC/ DC
    • 2 X pomiar rezystancji do 2 MΩ.
    • 2 X pomiar pojemności od 100pF do 1µF.
    • Miernik indukcyjności od 100 μH do 500 mH (Q<=50, Q>1 przy 1kHz).
    • 1 X Test diody i ciągłości.
    • Pamięć do przechowywania pomiarów.
    • Płytka wtykowa dla wszystkich kart szkoleniowych.
    • Zestaw akcesoriów pomiarowych i przewodów.
    • 8-bitowe wyjście sygnału cyfrowego dostępne przez gniazda 2 mm, ttl/cmos, częstotliwość zegara 0 – 100 kHz, wytrzymałość elektryczna 0 do 15 V.
    • Stany zmienne i stałe 0/24 V.
    • 8-bitowe wejście sygnału cyfrowego, dostępne przez gniazda 2 mm, ttl/cmos, częstotliwość próbkowania 0 – 100 kHz, napięcie elektryczne 0 do 24 V.
    • 16-bitowe cyfrowe wejścia/wyjścia (8-bitowe wejścia cyfrowe & 8-bitowe wyjścia cyfrowe), częstotliwość próbkowania ttl/cmos 2 MS/s z wyzwalaniem.
    • 8 przekaźników 24 V 1 A DC do wielokrotnego użytku jako wykrywanie i usuwanie usterek.
    • USB2. 0 o prędkości transferu 480Mbps.
    • 4-kanałowy oscyloskop o szerokości pasma 25 MHz, bezpieczny dla napięć do 60 Vp-p, częstotliwość próbkowania 1 Msps, wejścia przez BNC (4 wejścia) lub gniazda 2mm (4 wejścia).
    • 2-kanały do pomiaru prądu, zabezpieczone nadprądowo, w tym 4 różne zakresy do 2A, próbkowanie 1 Msps.
    • Generator funkcyjny z regulowaną amplitudą do 10Vp-p, regulowanym offsetem od -10V do 10V i regulowaną częstotliwością od DC do 1MHz (złącze BNC).
    • Wbudowane kontrolery.
  • System szkoleniowy jest wyposażony w następujące wirtualne przyrządy pomiarowe:
    • Vi dla stałych zasilaczy DC
    • Vi dla regulowanych zasilaczy DC (-20 V do +20 V)
    • Vi dla trójfazowych zasilaczy
    • Vi dla multimetru (woltomierz-amperomierz- miernik RLC – test diody – test ciągłości).
    • 16 wyjść cyfrowych, 16 wejść cyfrowych. Tryby wyświetlania: binarny, szesnastkowy, dziesiętny i ósemkowy.
    • 4-kanałowy oscyloskop: szerokość pasma 25MHz, funkcja dodawania i mnożenia dla 2 kanałów
    • Generator funkcji: 0,5 Hz – 1MHz -10 VPP, 250mA, sinusoidalny, kwadratowy, trójkątny i DC.
    • Generator przebiegów arbitralnych i impulsów
    • Miernik mocy
  • Oprogramowanie cyfrowe
    • Wersja kursów cyfrowych dla studentów bez rozwiązań eksperymentalnych i dla nauczycieli z rozwiązaniami eksperymentalnymi za pośrednictwem treści cyfrowych (B101)
    • Otwarte źródło i nie ograniczone do określonego okresu
    • Cyfrowe konfiguracje eksperymentów za pośrednictwem treści cyfrowych (B101).
    • Pomiary i grafika mogą być zapisywane w instrukcjach eksperymentu za pomocą przeciągania i upuszczania.
    • Wirtualne instrumenty mogą być uruchamiane bezpośrednio ze strony instrukcji eksperymentu z pytaniami z informacją zwrotną i oceną
    • logika sprawdzania postępów uczniów za pośrednictwem treści cyfrowych (B101).
    • Kompatybilny z drukarką dokument do drukowania instrukcji eksperymentów z rozwiązaniami za pośrednictwem treści cyfrowych (B101).
    • Zawiera wszystkie przyrządy pomiarowe i kontrolne do przeprowadzania eksperymentów.

Wymagania eksploatacyjne

  • Komputer laboratoryjny
