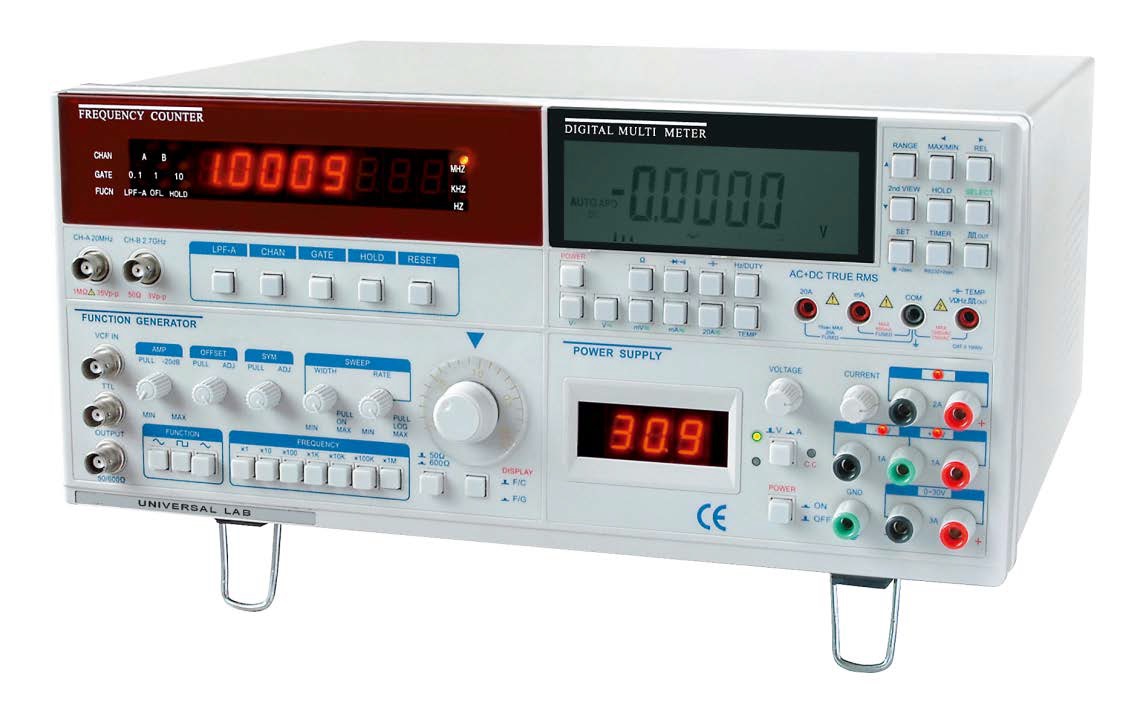

Uniwersalny zestaw MHG2 4w1 generator multimetr zasilacz częstościomierz

Uniwersalny zestaw laboratoryjny 4 w 1 składający się z generatora funkcyjnego DDS, częstościomierza, zasilacza, multimetru

Generator funkcyjny

• Przebiegi: sinus, prostokąt, trójkąt, impuls, rampa, TTL, poziom
• Zakres częstotliwości: 0,1Hz~2MHz
• Zakres regulacji VCF:0-10VDC
• Wyjście: 2Vpp~20Vpp,
• DC offset: -10V ~ +10V
• Zniekształcenie przebiegu sinus: <1% (dla 1kHz)
• Symetria przebiegu prostokątnego: <3% dla 1kHz)
• Duty cycle: 20% ~ 80%
• Wyjście poziomu TTL > 3V
• Przemiatanie: Linear /Log. czas przemiatania 20ms-2s

Zasilacz DC – 3 kanały

• CH1: regulowany 0~30V /0~3A (3.3A max.); tętnienia <1mVrms
• CH2: +15V /1A max do 1,2A oraz -15V /1A nieregulowane; tętnienia <2mVrms
• CH3: 5V /2A , max do 2,2A , nieregulowane; tętnienia <1mVrms

Częstościomierz

• Zakres:
  – CHA: 1Hz~20MHz; najlepsza rozdzielczość 0,1s
  – CHB: 20MHz~1,3GHz; najlepsza rozdzielczość 0,1s
• Czułość: dla kanału A 40mVrms sinus lub 100mVpp; czułość dla kanału B 40mVrms
• Max. napięcie wejściowe: CHA 35Vpp, CHB 3Vpp
• Impedancja wejściowa: CHA 1MΩ, CHB 50Ω

Multimetr cyfrowy

• DCV: 80m/800m/8/80/800V,1000V ±0.03%; najlepsza rozdzielczość 1uV
• ACV: 80m/800m/8/80/800V, 1000V±0.8% (true RMS) ; najlepsza rozdzielczość 1uV
• DCA: 80m/800m/8/20A, ±0.1% ; najlepsza rozdzielczość 1uA
• ACA: 80m/800m/8/20A, ±0.5% (true RMS); najlepsza rozdzielczość 1uA
• Ohm: 800/8k/80k/800k/8M/80Mohm, ±0.05%; najlepsza rozdzielczość 0,01ohm
• Częstotliwość : do 99.999Hz do 1300,0MHz, ±0.02%
• Pojemność: 1n/10n/100n/1µ/10µ/100 µF, ±2.0%
• Obroty: 99999 rozdzielczość 1 rpm
• Diode test: 3V
• Squarewave output: 3V, 0.5Hz~5kHz, 1%~99%
• Interfejs RS-232
• Bargraf + podświetlany wyświetlacz

• Zasilanie: AC100~240V, ±10%
• Wymiary: 165 x 370 x 360 mm
• Waga:  12.5 kg około.
