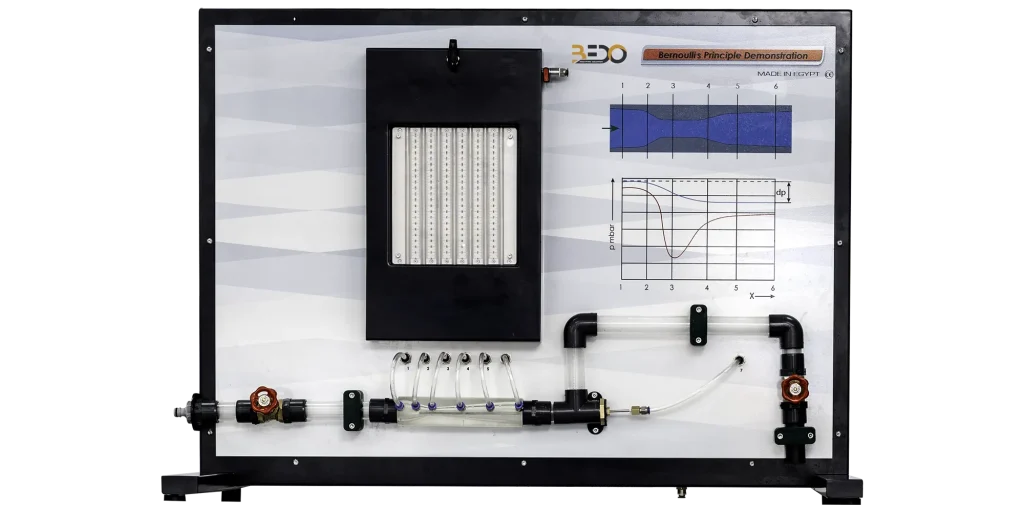

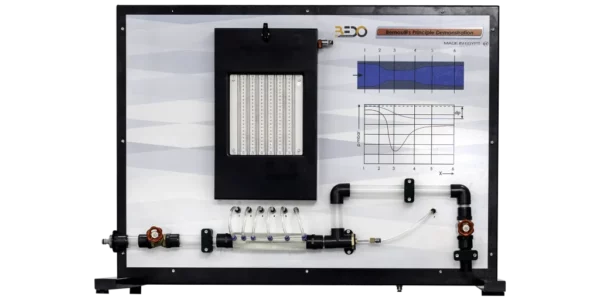

Jednostka demonstracyjna zasady Bernoulliego

Specyfikacja – Jednostka demonstracyjna zasady Bernoulliego

Dane techniczne

• • Rurka Pitota
    • Zakres ruchomej odległości: 200 mm
  • Dysza Venturiego
    • Przezroczysty panel przedni (wykonany z przezroczystego akrylu i posiadający części zbieżne i rozbieżne)
    • Średnica gardzieli: 10 mm
    • Średnica wlotu: 25 mm
    • Kąt zwężki wlotowej: 12
    • Kąt zwężki wylotowej : 3
    • Sześć punktów pomiarowych
  • Manometr
    • Nr kat. 6 w tym dla ciśnienia statycznego 0 … 370 mm wc
    • Nr 1 dla ciśnienia całkowitego 0 … 370 mm wc
  • Zawory
    • Nr 2 zasuwy

Zasilanie wodą z modułu hydraulicznego jednostki bazowej

Zakres dostawy

• Jednostka demonstracyjna zasady Bernoullisa (FM103)
• Twarda kopia instrukcji obsługi

Opcje

• Zawartość cyfrowa (BI-01)

Szczegóły techniczne

• Urządzenie demonstracyjne służy do badania ciśnień statycznych i całkowitego rozkładu ciśnienia wraz z dyszą Venturiego.

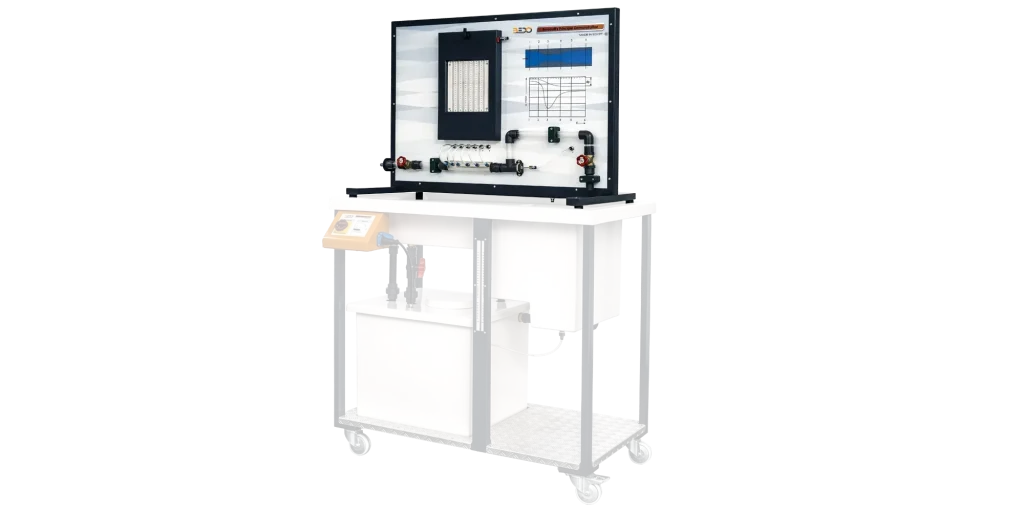

• Urządzenie eksperymentalne jest łatwo i bezpiecznie umieszczone na powierzchni roboczej głównej jednostki hydraulicznej, która działa jako źródło wody dla urządzenia.
• Eksperyment został przeprowadzony w oparciu o zasadę Bernoullisa, która mówi, że dla niezwyciężonego przepływu, wzrost prędkości płynu występuje jednocześnie ze spadkiem ciśnienia lub spadkiem energii potencjalnej płynu.
• Wszystkie rury są przezroczyste, aby umożliwić uczniom przejrzyste badanie eksperymentu.
• Jednostka edukacyjna zawiera zwężkę Venturiego i ruchomą rurkę Pitota, która służy do pomiaru całkowitego ciśnienia.
• Rurka Pitota i zwężka Venturiego znajdują się w pozycji osiowej, a pozycję pomiaru można łatwo zbadać za pomocą rurki Pitota wewnątrz zwężki Venturiego z przezroczystym systemem przezroczystości.
• System zawiera manometr z 6 rurkami do wyświetlania punktów pomiarowych ciśnienia statycznego & jeden dla rurki Pitota, który służy do pomiaru ciśnienia całkowitego.
