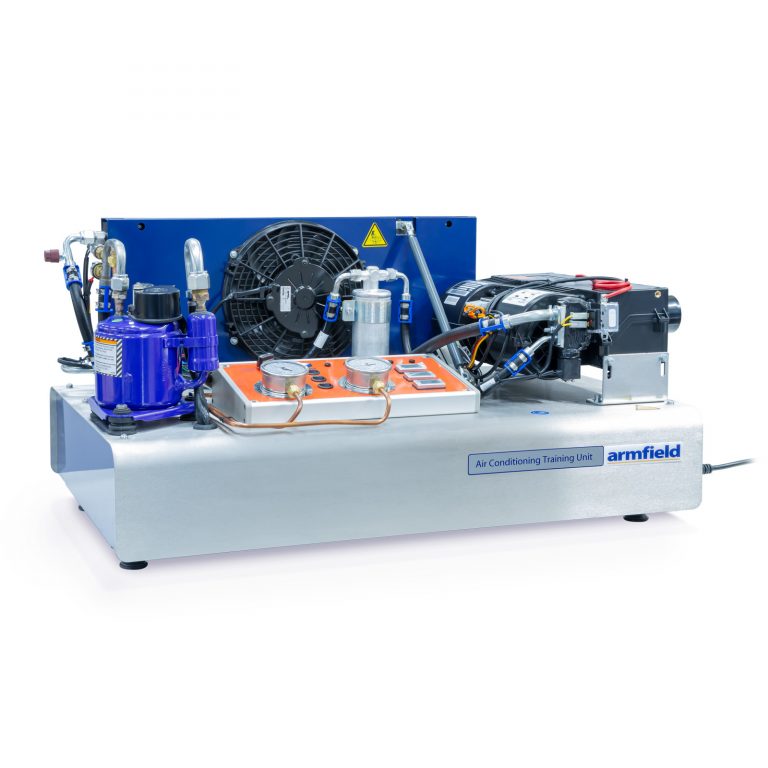

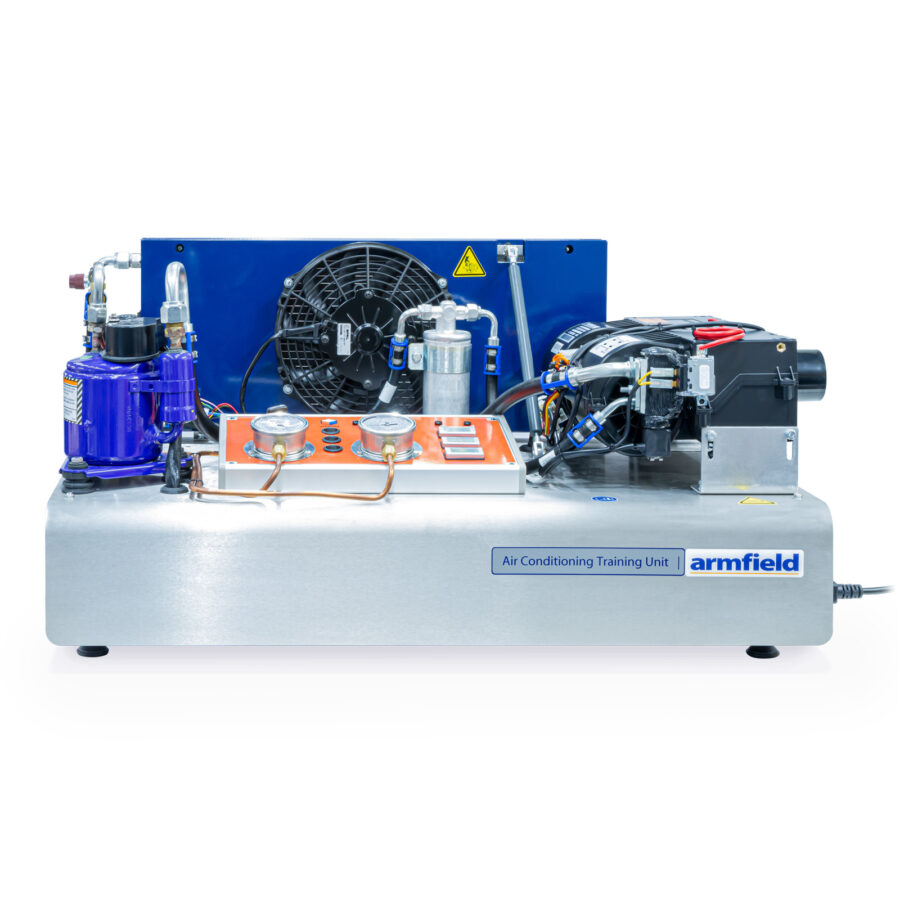

Jednostka szkoleniowa klimatyzacji RA4

RA4 to samodzielny stacjonarny demonstracyjny system chłodniczy oparty na systemie chłodzenia z kompresją pary (VCRS). Najczęściej stosowany obecnie system chłodniczy, w którym czynnik chłodniczy podlega przemianom fazowym, aby w kontrolowany sposób pochłaniać i oddawać ciepło.

RA4 ma na celu umożliwienie uczniowi zrozumienia podstawowych elementów i działania systemu chłodniczego/klimatyzacyjnego.
Jest samowystarczalny i zasilany z domowego źródła zasilania 13 amperów.

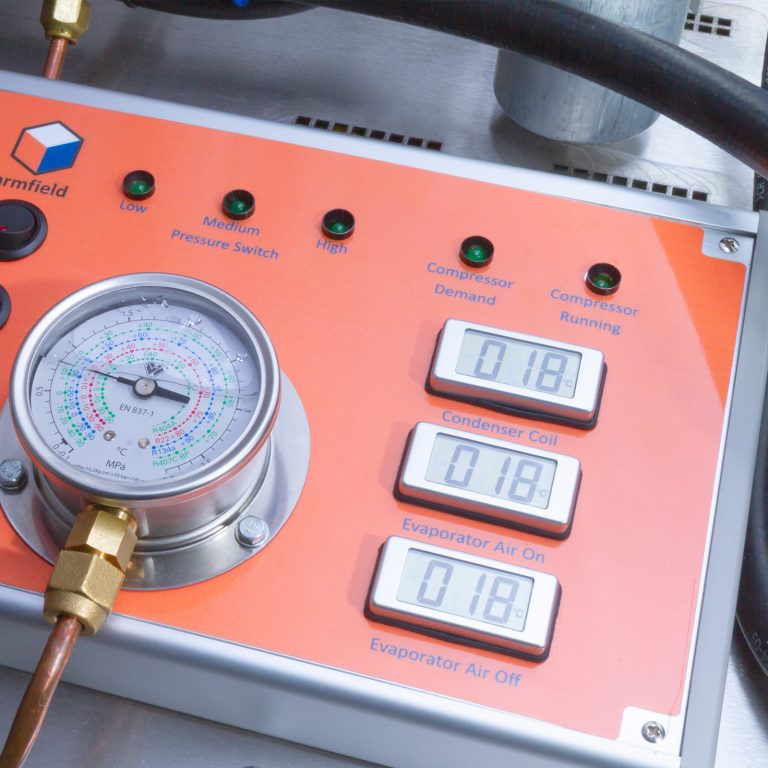

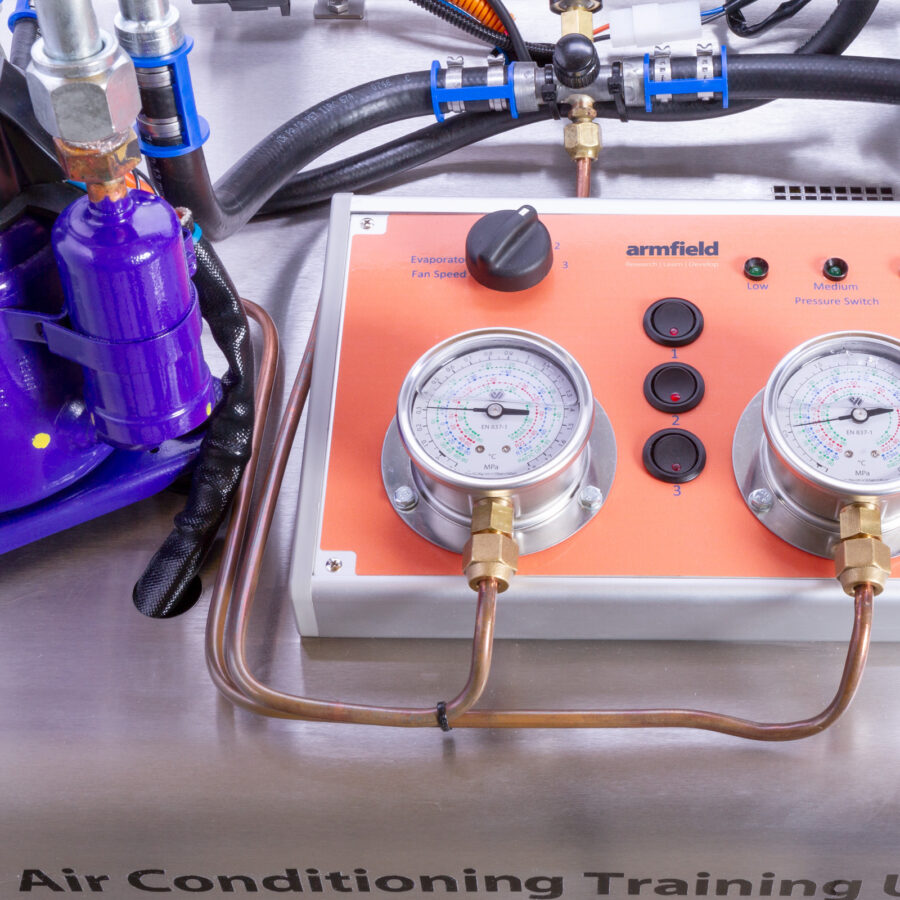

Panel sterowania zawiera standardowe wskaźniki chłodnicze używane przez technika serwisu. Istnieją również wskaźniki pokazujące stan wyłączników bezpieczeństwa instalacji niskociśnieniowej, średniociśnieniowej i wysokociśnieniowej. Wskaźniki pokazują stan pracy sprężarki.

Wiele z używanych komponentów to elementy samochodowe, ale proces jest taki sam w przypadku pojazdów, usług budowlanych
i agregatów chłodniczych. Sprężarka prądu stałego została wybrana, aby zapewnić cichą pracę napędu (ze względu na niskie napięcie)
w porównaniu ze sprężarką z napędem pasowym w stylu samochodowym, typową dla wysokoprądowych silników prądu przemiennego.

Przedstawione zasady odnoszą się do dowolnej formy wymiennika ciepła, który może wykorzystywać w swoim procesie czynnik chłodniczy sprężający parę.

Cechy i zalety:

• Biurkowy klimatyzator parowy do szkoleń na czynnik R134a
• Hermetycznie zamknięta sprężarka czynnika chłodniczego z: – Zintegrowanym niskonapięciowym silnikiem prądu stałego – Cicha i bezwibracyjna praca

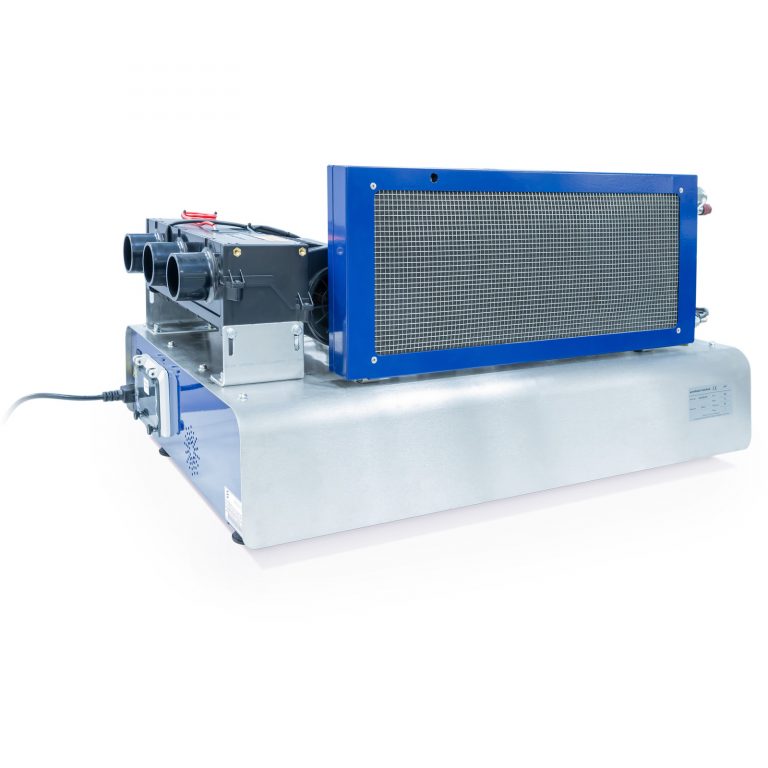

• Zespół skraplacza do chłodzenia czynnika chłodniczego zawierający: – Wężownicę skraplacza wieloprzebiegowego z aluminiowymi lamelami – Wentylator chłodzący DC

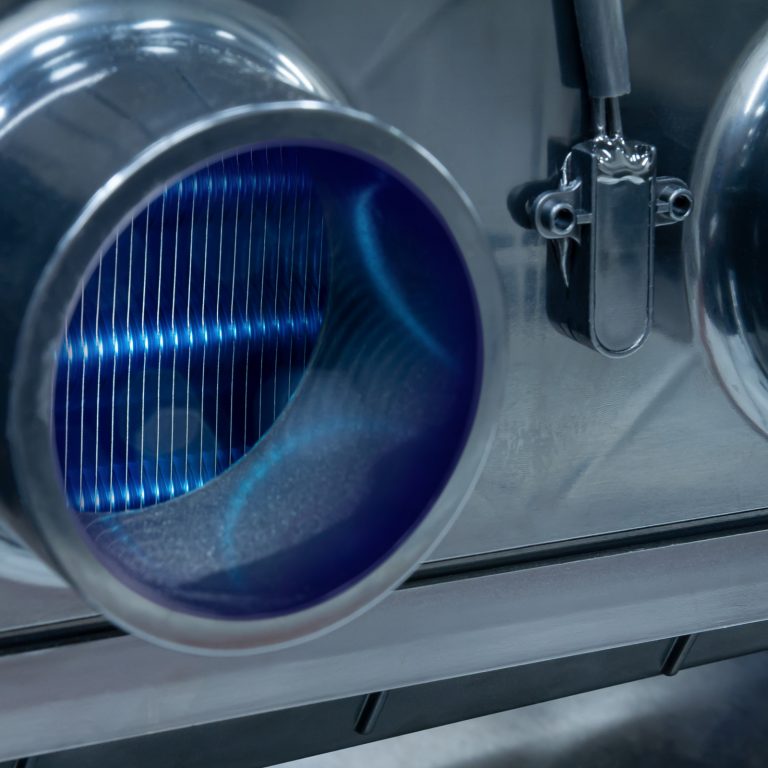

• Zespół parownika do chłodzenia i osuszania powietrza zawierający: – Termiczny zawór rozprężny – Wężownica parownika z lamelami – Odśrodkowa dmuchawa powietrza z trzema przełączanymi prędkościami
• Trzy wyświetlacze temperatury wskazujące: – Temperaturę powietrza przed wężownicą parownika – Temperaturę powietrza za wężownicą parownika – Temperaturę czynnika chłodniczego w wężownicy skraplacza

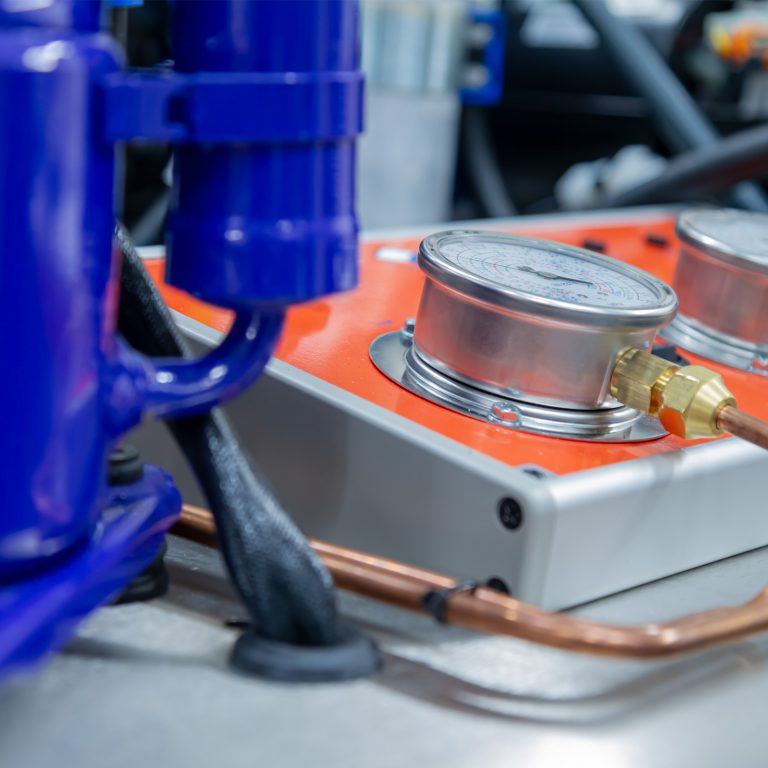

• Wbudowane wskaźniki Bourdona czynnika chłodniczego na przewodach ssawnych i tłocznych sprężarki z połączoną skalą temperatury i ciśnienia
• System zawiera zbiornik, filtr/osuszacz, wziernik oraz wyłączniki wysokiego/niskiego ciśnienia zapewniające bezpieczną pracę
• Punkty ładowania wysokiego i niskiego ciśnienia umożliwiają szkolenie operatora oprócz ładowania
• Demonstracja/analiza usterek wtryskiwanych do obiegu czynnika chłodniczego za pomocą trzech przełączników: – Zablokowany/uszkodzony TXV (termiczny zawór rozprężny) – Zablokowany rurociąg skraplacza – Usterka wentylatora skraplacza
• Trzy presostaty ze wskaźnikami wskazującymi niskie lub wysokie ciśnienie w warunkach awaryjnych oraz średnie ciśnienie podczas normalnej pracy
• Nie są wymagane żadne dodatkowe komputery ani narzędzia diagnostyczne
• Zasilany z sieci zasilającej, ale wszystkie elementy są zasilane napięciem 24 V DC, co zapewnia większe bezpieczeństwo operatora
• Obszerna instrukcja obsługi ze szczegółami instalacji, procedurami obsługi i przykładowymi ćwiczeniami dydaktycznymi, w tym wprowadzaniem i analizą błędów
