Jednostopniowa sprężarka tłokowa

Opis

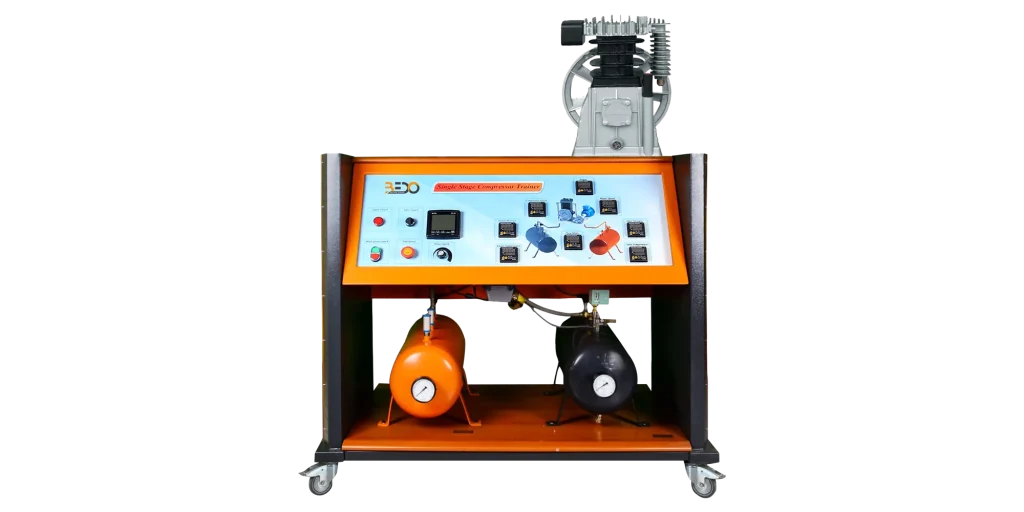

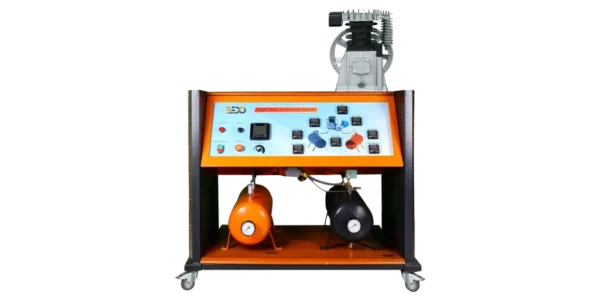

Trener sprężarki jednostopniowej (FR-015) to jednostka edukacyjna zaprojektowana do badania wydajności izotermicznej i objętościowej jednostopniowej sprężarki tłokowej jednostronnego działania przy stałej lub zmiennej prędkości. Sprężarka jest napędzana silnikiem elektrycznym za pomocą paska klinowego w połączeniu z napędem i hamulcem i jest podłączona do dwóch zbiorników: wlotowego i tłocznego.

Dane techniczne

Sprężarka, 1 cylinder, jednostopniowa
- nominalna prędkość: 980min-1
- dodatnie ciśnienie robocze: 8bar
- maks. ciśnienie: 10bar
- wydajność ssania: 150L/min przy 8bar
- otwór: 65mm
- skok: 46mm
Transmission
- V-belt Reduction ratio: 0.64
Storage tank capacity: 50 Lit @ 10 bar
Safety valve blow-off pressure: 10 bar
Ustawienie presostatu: 6 – 8 bar
Zakresy pomiarowe
- Ciśnienie: 0 – 10 bar
- Temperatura: -50 – 150ºC
- Moment obrotowy: 0 – 20 N.m
Granice pracy
- Ciśnienie: 9 bar (automatyczne wyłączenie)
- Temperatura: 100ºC
- Moment obrotowy: 20 N. m
- Prędkość: 650 – 2060 obr/min

Zakres dostawy

Jednostopniowa sprężarka tłokowa (FR – 015)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Wymagania eksploatacyjne

Układ napędowy i hamulcowy (FR – 014)

Szczegóły techniczne

Jednostopniowa sprężarka tłokowa jednostronnego działania napędzana silnikiem elektrycznym za pośrednictwem paska klinowego w połączeniu z głównym układem napędowym i hamulcowym.
Moment obrotowy silnika, prędkości obrotowe silnika i sprężarki, temperatura na wlocie i wylocie sprężarki, ciśnienie ssania i tłoczenia oraz natężenie przepływu są mierzone za pomocą różnych czujników.
System szkoleniowy jest wyposażony w system oprogramowania, na którym wykonywane są wszystkie eksperymenty, rejestrowanie danych i prezentacja. System akwizycji danych warunkuje i przesyła zmierzone sygnały do wyświetlaczy cyfrowych lub komputera z ekranem dotykowym.
Prędkości obrotowe silnika i sprężarki są monitorowane za pomocą czujników w celu oceny sprawności sprężarki, która jest stosunkiem mocy użytecznej do mocy wejściowej silnika.
Poślizg, który ma miejsce w układzie przekładni pasowej, jest uwzględniany przez oprogramowanie sterujące.
Sprężarka jest podłączona do zbiornika ssawnego wyposażonego w filtry ssawne, które pomagają ustabilizować przepływ do sprężarki.
Sprężarka jest podłączona do zbiornika tłocznego wyposażonego w zawór elektromagnetyczny, który ma być obsługiwany za pomocą przełącznika na panelu sterowania w celu opróżnienia zbiornika.
Zbiornik tłoczny jest również wyposażony w wyjściowy zawór dławiący, który może być używany do stabilizacji ciśnienia tłoczenia w zbiorniku.
Przewód ssący sprężarki jest wyposażony w przepływomierz Venturiego do pomiaru rzeczywistego natężenia przepływu sprężarki.
Stan ustalony można osiągnąć uwalniając sprężone powietrze przez zawór wydmuchowy.
Zawór wydmuchowy jest dostarczany z tłumikiem w celu rozproszenia uwolnionego powietrza przez większą powierzchnię, co zmniejsza turbulencje, a tym samym zmniejsza poziom hałasu.
Przepływ objętościowy w zbiorniku wlotowym można określić za pomocą dostarczonej dyszy zainstalowanej w systemie.
Środki bezpieczeństwa są zaimplementowane w tym systemie poprzez zestaw przełączników ciśnieniowych i zaworów bezpieczeństwa, aby zapewnić bezpieczną pracę systemu i bezpieczeństwo użytkowników.
Wszystkie odczyty systemu mogą być wyświetlane i analizowane w systemie oprogramowania, który jest dostarczany wraz z systemem szkoleniowym.
System oprogramowania może być obsługiwany na zewnętrznym komputerze PC, który jest podłączony do systemu przez port USB.

Doświadczenia

Praca przy zmiennym ciśnieniu tłoczenia i stałej prędkości obrotowej
- Ocena sprawności izotermicznej
- Ocena sprawności objętościowej
- Ocena współczynnika wzrostu temperatury
- Próbkowane wartości przy zmiennym ciśnieniu tłoczenia i stałej prędkości obrotowej sprężarki praca
- Współczynnik wzrostu temperatury
Praca przy zmiennej prędkości obrotowej i stałym ciśnieniu tłoczenia
- Ocena sprawności izotermicznej
- Ocena sprawności objętościowej
- Próbkowane wartości przy zmiennej prędkości obrotowej i stałym ciśnieniu tłoczenia.
