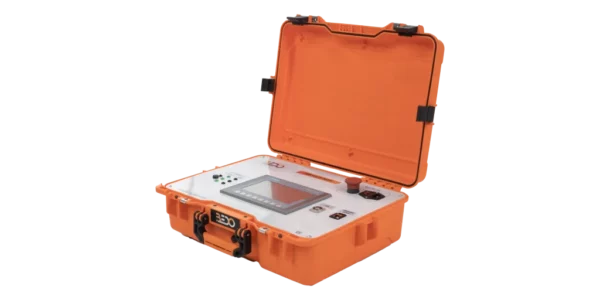

Zestaw szkoleniowy HMI
Zestaw szkoleniowy HMI
Zestaw szkoleniowy HMI

Zestaw szkoleniowy HMI

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (MPLC102)

Opis produktu – Zestaw szkoleniowy HMI

Moduł szkoleniowy pozwala uczestnikom dowiedzieć się wszystkiego o tworzeniu GUI (graficznego interfejsu użytkownika) i jego połączeniu z systemami PLC. System szkoleniowy zawiera interfejs człowiek-maszyna (HMI), w którym uczestnik szkolenia będzie mógł wyświetlać i monitorować różne typy systemów sterowania, które są używane w naszym codziennym życiu. System ten można podłączyć do dowolnego systemu BEDO brain.

Dane techniczne

  • Panel dotykowy HMI: 1 x SIMATIC HMI KTP700 Basic:
    • W pełni graficzny kolorowy wyświetlacz.
    • Ekran dotykowy.
    • Rozdzielczość: 800 x 480 pikseli.
    • Port Ethernet: PROFINET.
    • Napięcie robocze: 24 V DC.

Zakres dostawy

  • Zestaw szkoleniowy HMI (MPLC102)
  • Twarda kopia instrukcji obsługi

Wymagane do działania

Opcje

Szczegóły techniczne

  • System szkoleniowy zawiera interfejs człowiek-maszyna (HMI), w którym uczestnik szkolenia będzie mógł wyświetlać i monitorować różne typy powszechnie używanych systemów sterowania.
  • Moduł HMI można podłączyć za pomocą kabla Ethernet między sterownikiem PLC a gniazdem PROFINET (LAN) w module panelu HMI.
  • Moduł zawiera również gniazdo zasilania i gniazdo USB. Moduł jest również wyposażony w zaciski zasilania 24 V.
  • Uczestnicy szkolenia będą w stanie zaprojektować GUI (graficzny interfejs użytkownika) i skonstruować jego znaczniki. Będą również w stanie skonstruować kod diagramu drabinkowego dla różnych przypadków problemowych, a także powiązać znaczniki PLC ze znacznikami HMI.
  • Ten zestaw szkoleniowy można połączyć z dowolnym systemem BEDO brain, umożliwiając uczestnikom szkolenia projektowanie i wyświetlanie GUI dla różnych eksperymentów.
  • Zestaw szkoleniowy jest dostarczany z wstępnie zaprojektowanymi przykładami graficznego interfejsu użytkownika, co pozwala uczestnikom szkolenia uchwycić i zrozumieć GUI oraz sposób jego zastosowania w systemach PLC.

Eksperymenty

  • Przykłady eksperymentów, które można wykonać za pomocą tego zestawu:
    • Automatyczna kontrola temperatury w pomieszczeniu
    • Automatyczne mieszanie poziomu cieczy.
    • Podwójny wyświetlacz 7-segmentowy.
    • Symulacja windy.
    • Kontrola gwiazda / delta
    • Kontrola świateł drogowych
    • Kontrola dźwigu
    • Kontrola taśmy/przenośnika
    • Kontrola napełniania kontenera
