Opis

• 1mV do 220V fali kwadratowej/DC
• Częstotliwość od 0,1 do 100MHz
• Znaczniki czasu 10s do 10ns
• Szybki wzrost <300ps
• Panel przedni lub sterowanie z komputera
• 2GHz przemiatanie & opcje rubidowe
• Kompatybilny z oprogramowaniem EasyCal

Szybka i łatwa kalibracja oscyloskopu do 600 MHz

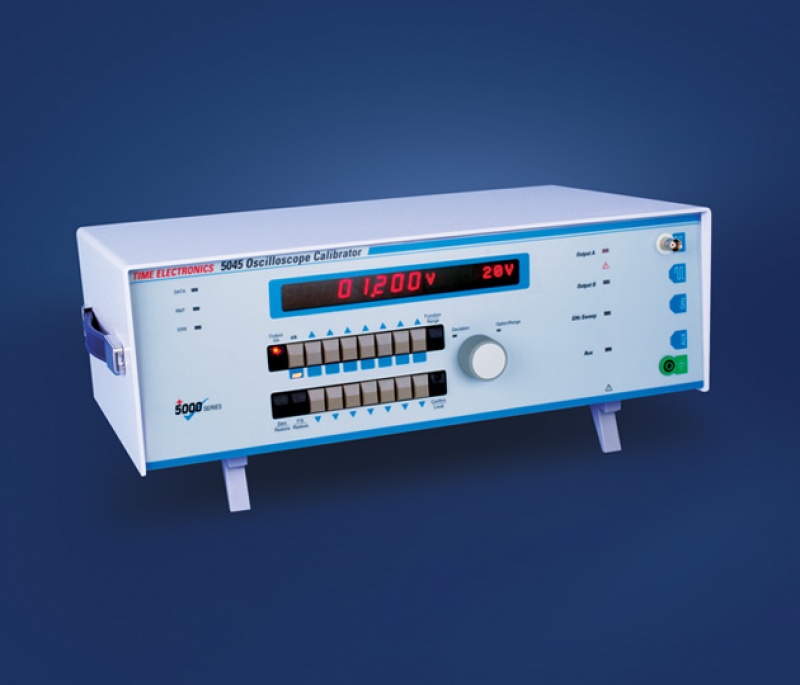

5045 to wszechstronny kalibrator o wysokiej dokładności, zdolny do kalibracji cyfrowych i analogowych oscyloskopów, timerów/liczników i mierników częstotliwości.
Zapewnia szeroki zakres wyjść dla amplitudy, częstotliwości, okresu i szerokości pasma. Kalibracja amplitudy jest osiągana za pomocą sygnału DC lub fali prostokątnej 1 kHz, w zakresie od 1 mV do 220 V (maks. 2 V dla obciążeń 50 omów). Odchylenie do ±9,99% umożliwia precyzyjną regulację amplitudy i bezpośredni odczyt błędu.

Dokładne częstotliwości są generowane z kontrolowanego temperaturowo oscylatora kwarcowego. Alternatywnie można użyć wejścia referencyjnego 10 MHz. Dokładność pomiaru czasu wynosząca 0,1 ppm jest odpowiednia dla większości oscyloskopów i liczników czasu. Precyzyjne wyjście fali prostokątnej zapewnia szybki czas narastania poniżej 300ps, co pozwala na testowanie pasma do 600MHz.

Prosta obsługa
Funkcje i zakresy są łatwo dostępne z panelu przedniego. Przyciski zwiększania i zmniejszania dla każdej cyfry służą do szybkiego ustawiania wartości wyjściowej. Kontrola odchylenia umożliwia użytkownikowi precyzyjną regulację wartości wyjściowej w procentach (+/-9,99%). Wszystkie te informacje są wyświetlane na czytelnym wyświetlaczu LED.

Oprogramowanie wirtualnego panelu przedniego
Przyrząd 5045 jest standardowo dostarczany z interfejsem „Virtual Front Panel” firmy Time Electronics. Umożliwia to użytkownikowi sterowanie przyrządem za pomocą laptopa lub komputera PC.

Opcja wyrównanej fali sinusoidalnej 2 GHz

Dla precyzyjnego określenia szerokości pasma i analizy odpowiedzi częstotliwościowej dostępna jest opcja 2 GHz. Możliwość przemiatania częstotliwości wyjściowej od 10 MHz do 2 GHz i regulacji amplitudy od 0,5 V do 1,5 V pk-pk zapewnia dokładną analizę wzmacniaczy wejściowych oscyloskopu.

Kalibracja sondy prądowej
Do kalibracji sond prądowych oscyloskopu dostępny jest zewnętrzny adapter. Konwertuje on wyjście amplitudy 5045 na prąd i obejmuje zakres od 0,1 mA do 100 mA pk-pk, dokładność 0,2%, DC lub 1 kHz.

Rubidowa referencja częstotliwości
Zwiększona wydajność taktowania jest dostępna dzięki opcji rubidowej referencji częstotliwości o wysokiej stabilności (9762). Opcja ta zapewnia dokładność pomiaru czasu wymaganą do kalibracji wysokowydajnych zegarów/liczników z dokładnością do 1 części na 10^10.

Oprogramowanie EasyCal – zarządzanie, automatyzacja i optymalizacja procesu kalibracji
Aby zautomatyzować proces kalibracji oscyloskopu, 5045 może być sterowany za pomocą oprogramowania kalibracyjnego EasyCal firmy Time Electronics. Zapewnia to większą szybkość kalibracji i spójność wyników. Łatwe tworzenie certyfikatów kalibracji i raportów zgodnych z normami ISO 9001, ISO 17025 i innymi międzynarodowymi standardami jakości.
